8

WEITERE INFORMATIONEN

8.1 - Hinzufügen oder Entfernen von Vorrichtungen
Sie können jederzeit neue Vorrichtungen zu der Automatisierung hinzufügen oder entfernen.
Eingang STOP
Eingang, der das unverzügliche Anhalten der Bewegung bewirkt, gefolgt von einer kurzen Umkehrung.
Am Eingang können Vorrichtungen mit Kontakten mit „NC"-Ausgängen (Normalerweise Geschlossen) angeschlossen werden; es ist möglich,
mehrere Vorrichtungen mit NC-Kontakten anzuschließen, indem sie untereinander in Reihe geschaltet werden.
Anmerkung: wenn sich eine Öffnung des NC-Kontakt ergibt, führt die Automatisierung einen Bewegungsstop mit einer kurzen Umkehrung durche.

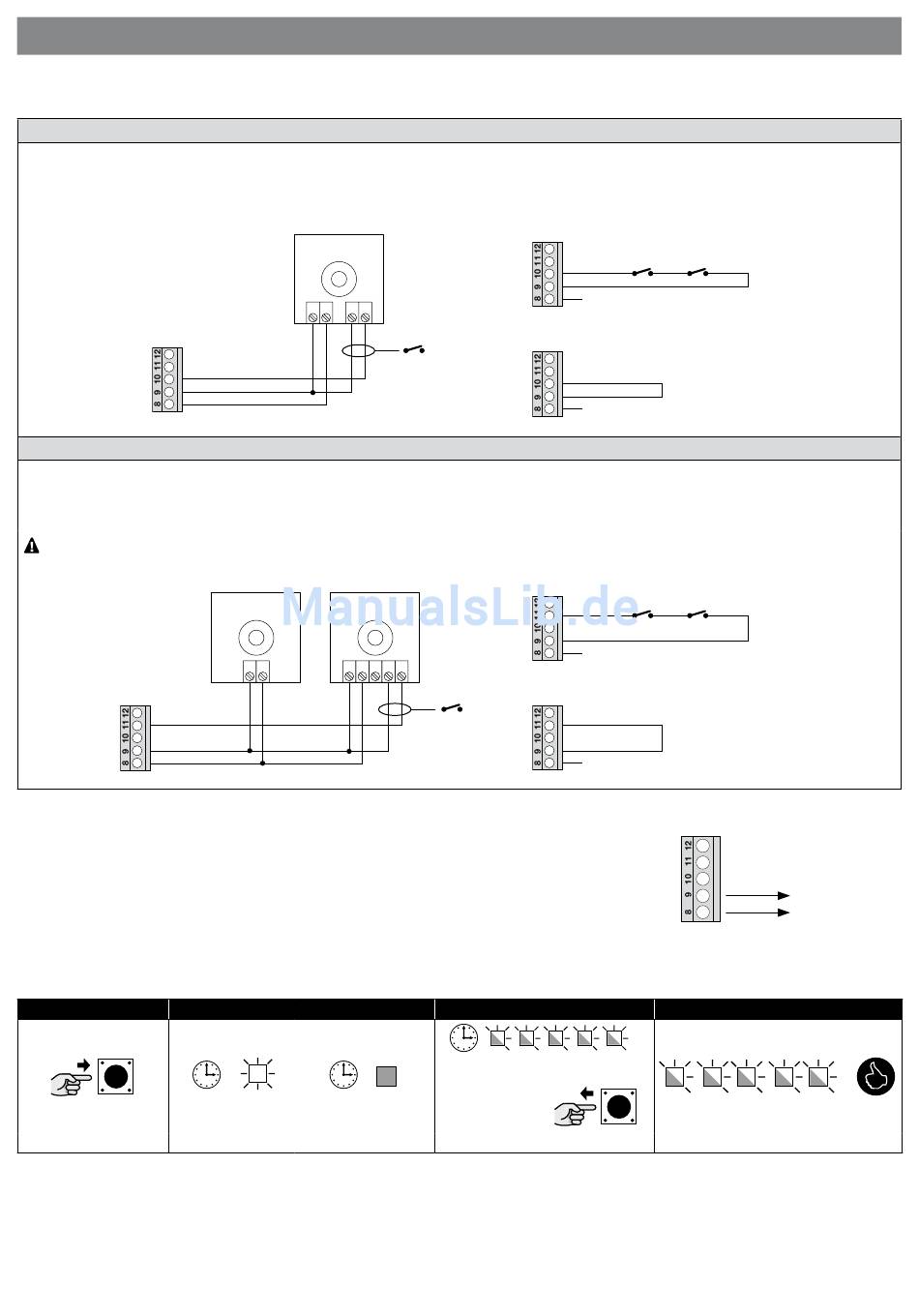

Fotozellen
Um ein Fotozellenpaar hinzuzufügen, gehen Sie wie folgt vor:
01. die Empfänger (RX) direkt über die Klemmen 8 - 9 mit Strom versorgen
02. Den NC-Kontakt des Empfängers der hinzugefügten Fotozelle an den bereits an den Klemmen der Steuereinheit 9 - 11 vorhandenen
NC-Kontakt in Reihe schalten.
Wenn Sie zwei Fotozellenpaare verwenden, ist es notwendig, die „Synchronisierungs"-Funktion wie im Bedienungshandbuch der Fotozel-
len beschrieben zu aktivieren, damit Interferenzen untereinander vermieden werden.

8.2 - Stromversorgung von externen Vorrichtungen

Wenn Sie externe Vorrichtungen mit Strom versorgen möchten (Lesegerät für Transponderkarten oder
die Hintergrundbeleuchtung eines Schlüsseltasters), können Sie die Vorrichtung an die Steuereinheit des
Produkts anschließen, so wie es in der untenstehenden Abbildung gezeigt wird.
Die Versorgungsspannung beträgt 24VAC -20% ÷ +30% mit verfügbarem Maximalstrom von 100 mA.
8.3 - Komplettes Löschen des Empfängerspeichers
Um alle gespeicherten Sender oder alle im Empfängerspeicher vorhandenen Daten zu speichern, fahren Sie wie folgt fort:
01. 02.
FUNKSENDER-TASTE LED FUNKSENDER LED FUNKSENDER

8.4 - Diagnostik

Einige Vorrichtungen sind für das Aussenden von Signalen ausgelegt, mit denen die Erkennung des Funktionsstatus bzw. von etwaigen Störun-
gen möglich ist.

8.4.1 - Anzeigen der Steuereinheit

Die auf der Steuereinheit vorhandenen Leds senden spezielle Signale sowohl für die Anzeige eines normalen Betriebs als auch etwaiger Störungen aus.
In Tabelle 10 sind die verschiedenen Warntypologien beschrieben:
STOP
TX RX
1 2 1 2 3 4 5
03.
↕
LED UND FUNKSENDER-TASTE
STOP
TX RX
1 2 1 2 3 4 5
24 Vac (30 Vac max)
0
04.
LED UND FUNKSENDER-TASTE
Deutsch – 17
