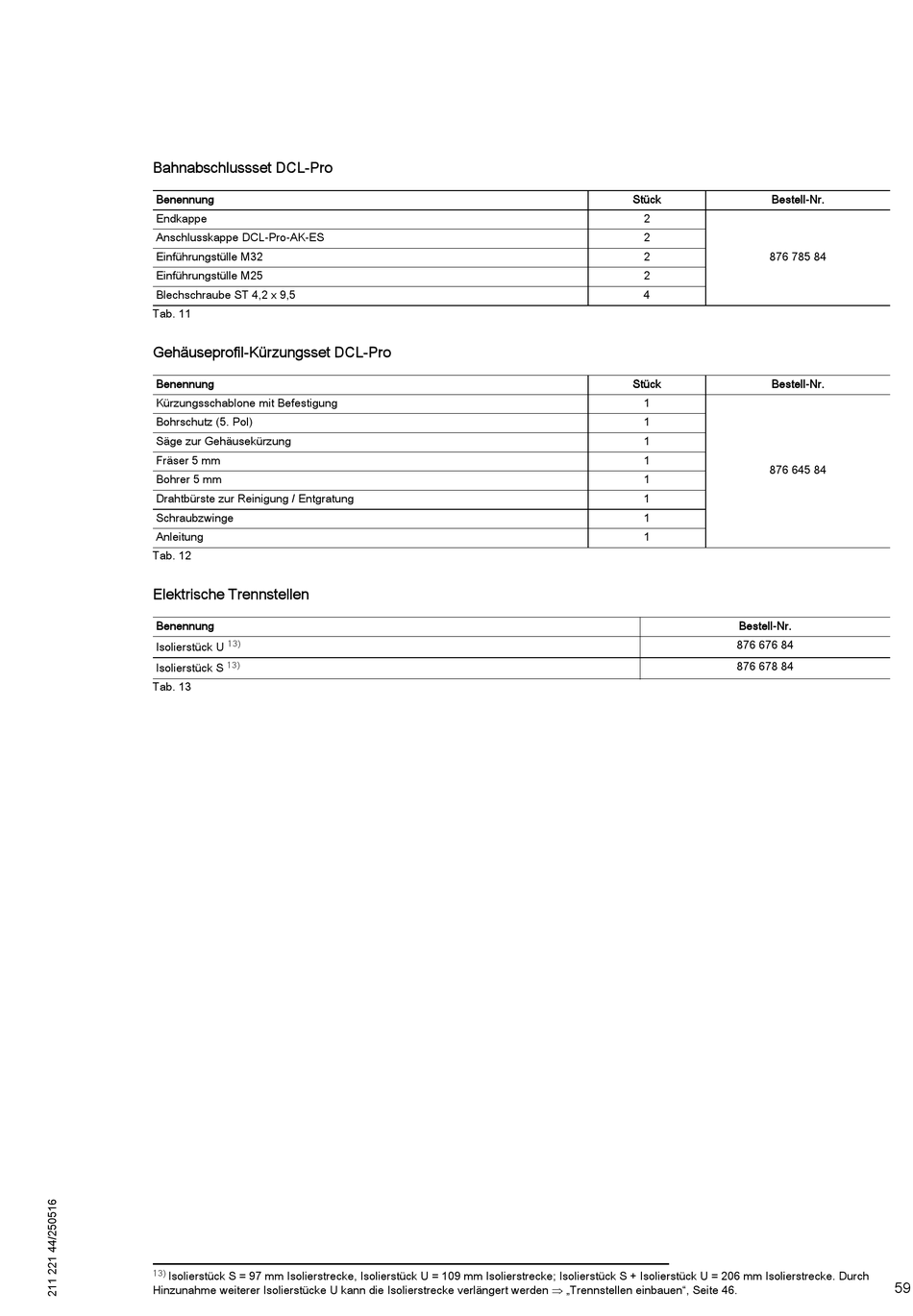

Demag Compact Line DCL-Pro Montageanleitung Seite 59

Bahnabschlussset DCL-Pro
Benennung
Endkappe
Anschlusskappe DCL-Pro-AK-ES
Einführungstülle M32
Einführungstülle M25
Blechschraube ST 4,2 x 9,5
Tab. 11
Gehäuseprofil-Kürzungsset DCL-Pro
Benennung
Kürzungsschablone mit Befestigung
Bohrschutz (5. Pol)
Säge zur Gehäusekürzung
Fräser 5 mm
Bohrer 5 mm
Drahtbürste zur Reinigung / Entgratung
Schraubzwinge
Anleitung
Tab. 12
Elektrische Trennstellen
Benennung
13)
Isolierstück U
13)
Isolierstück S
Tab. 13
13)
Isolierstück S = 97 mm Isolierstrecke, Isolierstück U = 109 mm Isolierstrecke; Isolierstück S + Isolierstück U = 206 mm Isolierstrecke. Durch
Hinzunahme weiterer Isolierstücke U kann die Isolierstrecke verlängert werden  „Trennstellen einbauen", Seite 46.
Stück Bestell-Nr.
2
2
2 876 785 84
2
4
Stück Bestell-Nr.
1
1
1
1
876 645 84
1
1
1
1
Bestell-Nr.
876 676 84
876 678 84
59
