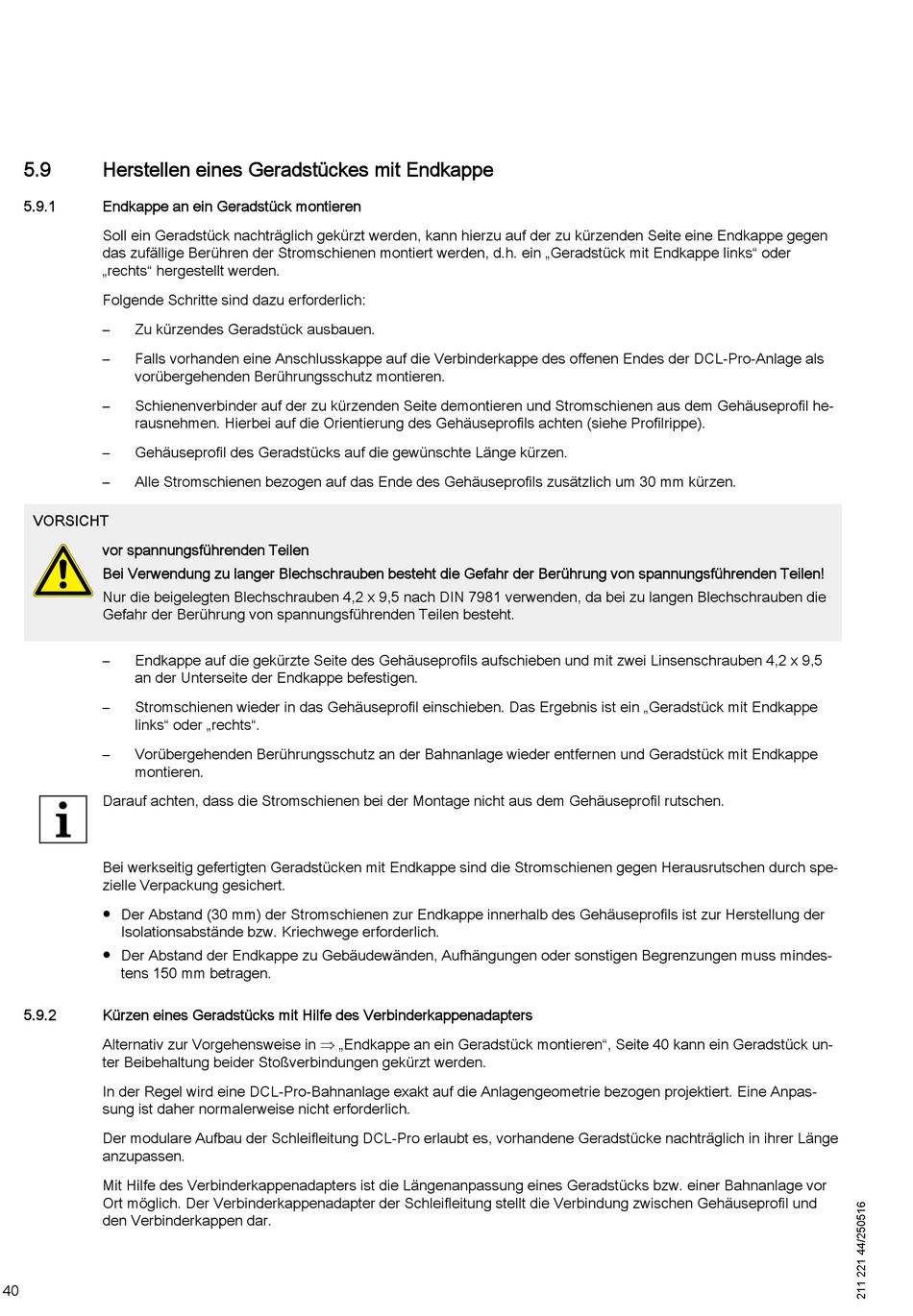

5.9 Herstellen eines Geradstückes mit Endkappe
5.9.1 Endkappe an ein Geradstück montieren
Soll ein Geradstück nachträglich gekürzt werden, kann hierzu auf der zu kürzenden Seite eine Endkappe gegen
das zufällige Berühren der Stromschienen montiert werden, d.h. ein „Geradstück mit Endkappe links" oder
„rechts" hergestellt werden.
Folgende Schritte sind dazu erforderlich:
– Zu kürzendes Geradstück ausbauen.
– Falls vorhanden eine Anschlusskappe auf die Verbinderkappe des offenen Endes der DCL-Pro-Anlage als
vorübergehenden Berührungsschutz montieren.
– Schienenverbinder auf der zu kürzenden Seite demontieren und Stromschienen aus dem Gehäuseprofil he‐
rausnehmen. Hierbei auf die Orientierung des Gehäuseprofils achten (siehe Profilrippe).
– Gehäuseprofil des Geradstücks auf die gewünschte Länge kürzen.
– Alle Stromschienen bezogen auf das Ende des Gehäuseprofils zusätzlich um 30 mm kürzen.
VORSICHT
vor spannungsführenden Teilen
Bei Verwendung zu langer Blechschrauben besteht die Gefahr der Berührung von spannungsführenden Teilen!
Nur die beigelegten Blechschrauben 4,2 x 9,5 nach DIN 7981 verwenden, da bei zu langen Blechschrauben die
Gefahr der Berührung von spannungsführenden Teilen besteht.
– Endkappe auf die gekürzte Seite des Gehäuseprofils aufschieben und mit zwei Linsenschrauben 4,2 x 9,5
an der Unterseite der Endkappe befestigen.
– Stromschienen wieder in das Gehäuseprofil einschieben. Das Ergebnis ist ein „Geradstück mit Endkappe
links" oder „rechts".
– Vorübergehenden Berührungsschutz an der Bahnanlage wieder entfernen und Geradstück mit Endkappe
montieren.
Darauf achten, dass die Stromschienen bei der Montage nicht aus dem Gehäuseprofil rutschen.
Bei werkseitig gefertigten Geradstücken mit Endkappe sind die Stromschienen gegen Herausrutschen durch spe‐
zielle Verpackung gesichert.
● Der Abstand (30 mm) der Stromschienen zur Endkappe innerhalb des Gehäuseprofils ist zur Herstellung der
Isolationsabstände bzw. Kriechwege erforderlich.
● Der Abstand der Endkappe zu Gebäudewänden, Aufhängungen oder sonstigen Begrenzungen muss mindes‐
tens 150 mm betragen.
5.9.2 Kürzen eines Geradstücks mit Hilfe des Verbinderkappenadapters
Alternativ zur Vorgehensweise in  „Endkappe an ein Geradstück montieren", Seite 40 kann ein Geradstück un‐
ter Beibehaltung beider Stoßverbindungen gekürzt werden.
In der Regel wird eine DCL-Pro-Bahnanlage exakt auf die Anlagengeometrie bezogen projektiert. Eine Anpas‐
sung ist daher normalerweise nicht erforderlich.
Der modulare Aufbau der Schleifleitung DCL-Pro erlaubt es, vorhandene Geradstücke nachträglich in ihrer Länge
anzupassen.
Mit Hilfe des Verbinderkappenadapters ist die Längenanpassung eines Geradstücks bzw. einer Bahnanlage vor
Ort möglich. Der Verbinderkappenadapter der Schleifleitung stellt die Verbindung zwischen Gehäuseprofil und
den Verbinderkappen dar.
