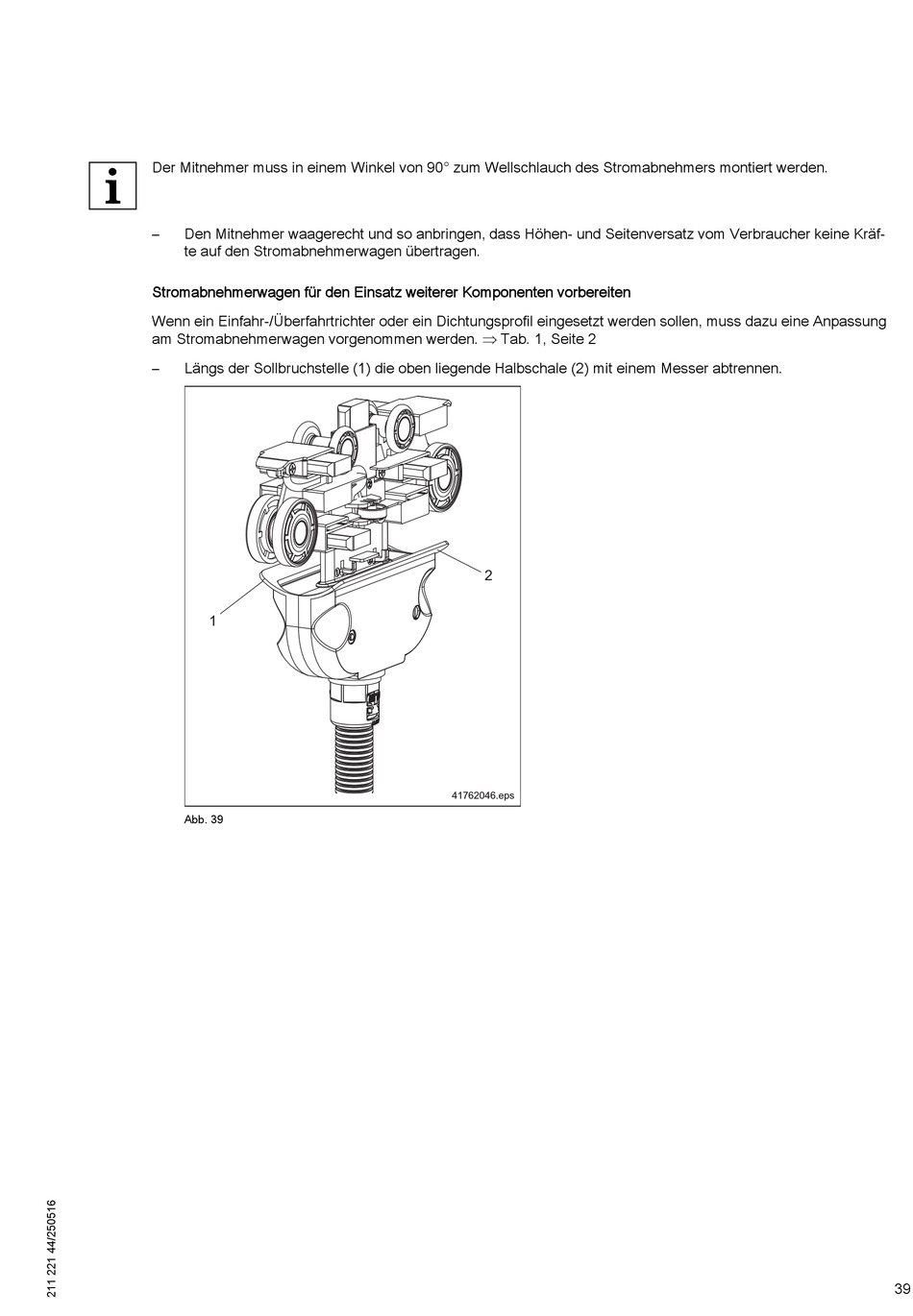

Demag Compact Line DCL-Pro Montageanleitung Seite 39

Der Mitnehmer muss in einem Winkel von 90° zum Wellschlauch des Stromabnehmers montiert werden.
– Den Mitnehmer waagerecht und so anbringen, dass Höhen- und Seitenversatz vom Verbraucher keine Kräf‐
te auf den Stromabnehmerwagen übertragen.
Stromabnehmerwagen für den Einsatz weiterer Komponenten vorbereiten
Wenn ein Einfahr-/Überfahrtrichter oder ein Dichtungsprofil eingesetzt werden sollen, muss dazu eine Anpassung
am Stromabnehmerwagen vorgenommen werden.  Tab. 1, Seite 2
– Längs der Sollbruchstelle (1) die oben liegende Halbschale (2) mit einem Messer abtrennen.
1
Abb. 39
2
41762046.eps
39
