5.7 Anschlusskappe montieren für Endeinspeisung oder Bahnabschluss
Der Einbau der Anschlusskappe erfolgt am Anfang bzw. Ende einer DCL-Pro-Anlage. Die Anschlusskappe kann
als Endeinspeisung oder als Bahnabschluss an einer Stoßverbindung eingesetzt werden. Als Bahnabschluss
dient sie dem Berührungsschutz.
Abstand zu Gebäudewänden, Stahlbau oder sonstigen Gegenständen: mind. 250 mm
Anschlusskappe für Endeinspeisung anschließen (nur für Leitungsquerschnitt 10 mm² und 15 mm²)
Der Klemmenanschluss für Aderquerschnitte 1,5 mm² bis 16 mm² erfolgt direkt an den Schienenverbindern.

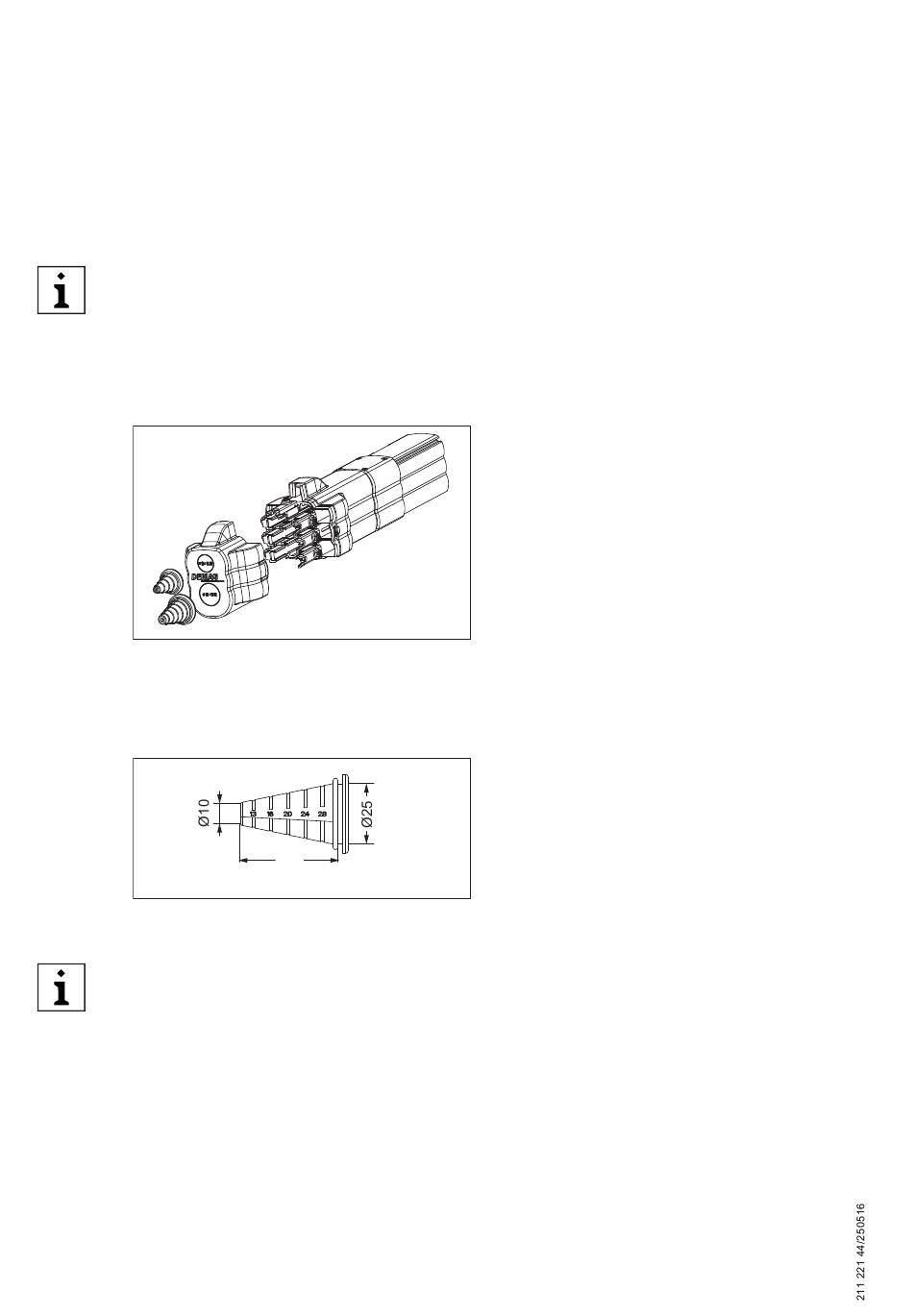

– Einrastungen an den Seitenteilen der Anschlusskappe mit einem Schraubendreher lösen und öffnen.
Abb. 32
– Schienenverbinder-U-Profile demontieren.
– Entsprechende Bohrungen M32 an der Sollbruchstelle am Anschlusskappengehäuse ausbrechen.
– Gummitülle entsprechend dem Leitungsdurchmesser abschneiden und an der Anschlusskappe montieren.
Abb. 33
Weiteres Vorgehen
Die Anschlussleitung zur Anschlusskappe, d. h. Endeinspeisung, so verlegen, dass die Stromzuführung durch
temperaturbedingte Längenänderungen nicht beeinträchtigt wird.
– Anschlussleitung auf die gewünschte Anschlusspositionen ablängen.
– Anschlussleitung auf eine Länge von ca. 100 mm absetzen.
– Einzeladern auf das Anschlussmaß abisolieren.
– Anschlussleitung durch die Gummitülle M32 + M25 führen.
Einzeladern 1,5 mm² bis 16 mm²: Kabelschuh anschlagen und mit Sechskantmutter anschließen.
– Bei der Leitungsführung: Freiräume nutzen, scharfe Kanten und spannungsführende Teile meiden.
– Anschlüsse überprüfen.
– Schutzleiterposition (PE) beachten.
– Anschlusskappe schließen und einrasten.
