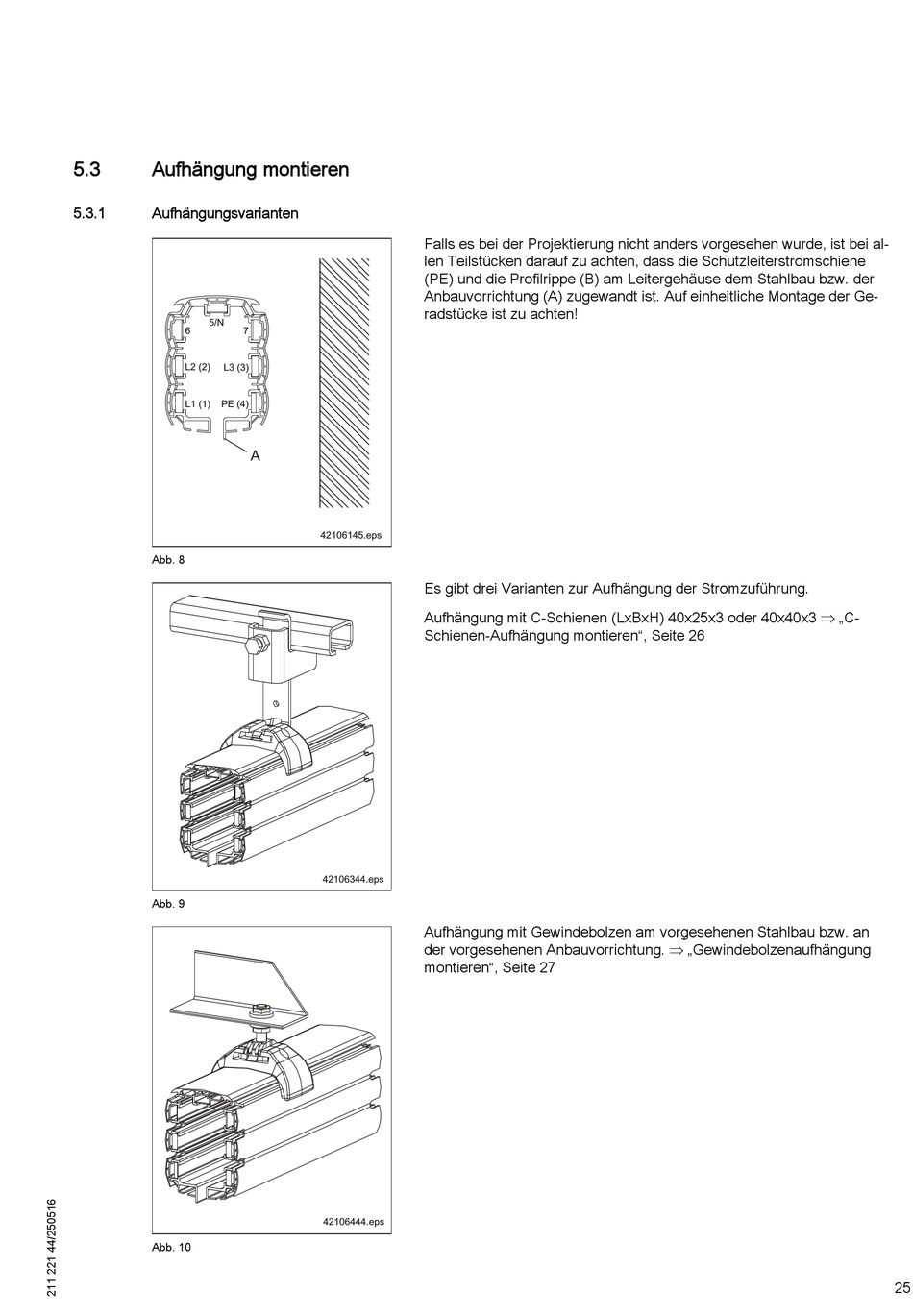

5.3 Aufhängung montieren
5.3.1 Aufhängungsvarianten
5/N
6 7
L2 (2) L3 (3)
L1 (1)
PE (4)
Abb. 8
Abb. 9
Abb. 10
A
42106145.eps
42106344.eps
42106444.eps
Falls es bei der Projektierung nicht anders vorgesehen wurde, ist bei al‐
len Teilstücken darauf zu achten, dass die Schutzleiterstromschiene
(PE) und die Profilrippe (B) am Leitergehäuse dem Stahlbau bzw. der
Anbauvorrichtung (A) zugewandt ist. Auf einheitliche Montage der Ge‐
radstücke ist zu achten!
Es gibt drei Varianten zur Aufhängung der Stromzuführung.
Aufhängung mit C-Schienen (LxBxH) 40x25x3 oder 40x40x3  „C-
Schienen-Aufhängung montieren", Seite 26
Aufhängung mit Gewindebolzen am vorgesehenen Stahlbau bzw. an
der vorgesehenen Anbauvorrichtung.  „Gewindebolzenaufhängung
montieren", Seite 27
25
