– Gleitaufhängung an einer der Ausnehmungen des Teilstücks einsetzen.
– Gleitaufhängung in die vorgesehene Position bringen und entsprechend der Aufhängungsvariante (C-Schie‐
ne oder Gewindebolzen) montieren.
Abb. 18

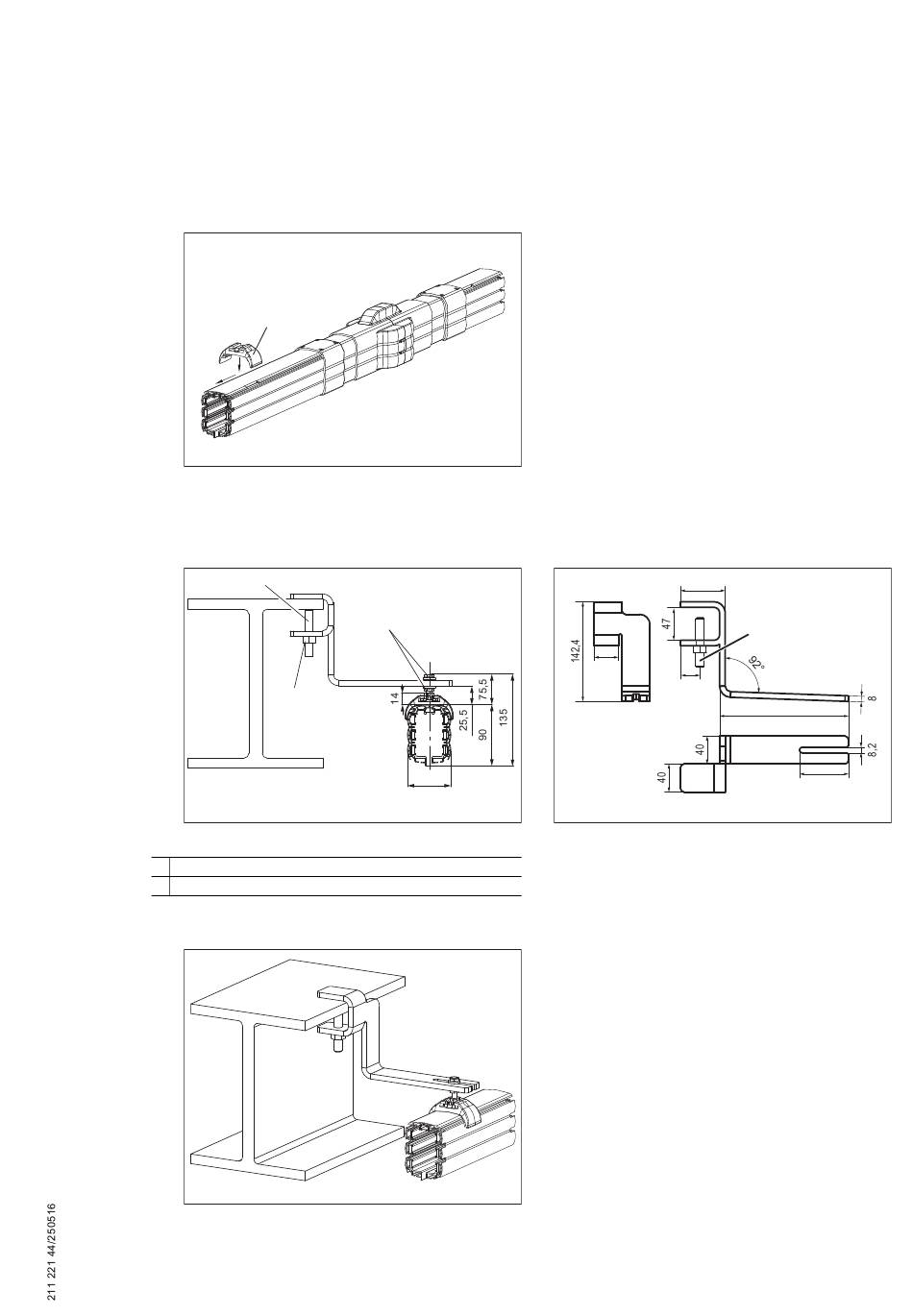

5.3.6 Haltebügel am IPE- bzw. INP-Träger montieren
– Funktionsmaße:
Abb. 19
1 Gewindebolzen M12 mit Innensechskant (≥ 20 Nm)
2 Sicherungsmutter M12
Tab. 4
– Befestigung am IPE-Träger Oberflansch
Abb. 21
1
1
2
2
65
42108544.eps
35
43613444_xml.eps
Abb. 20
43613044_xml.eps
64
M12 (≥ 20 Nm)
28
184,2
70
43670544_xml.eps
