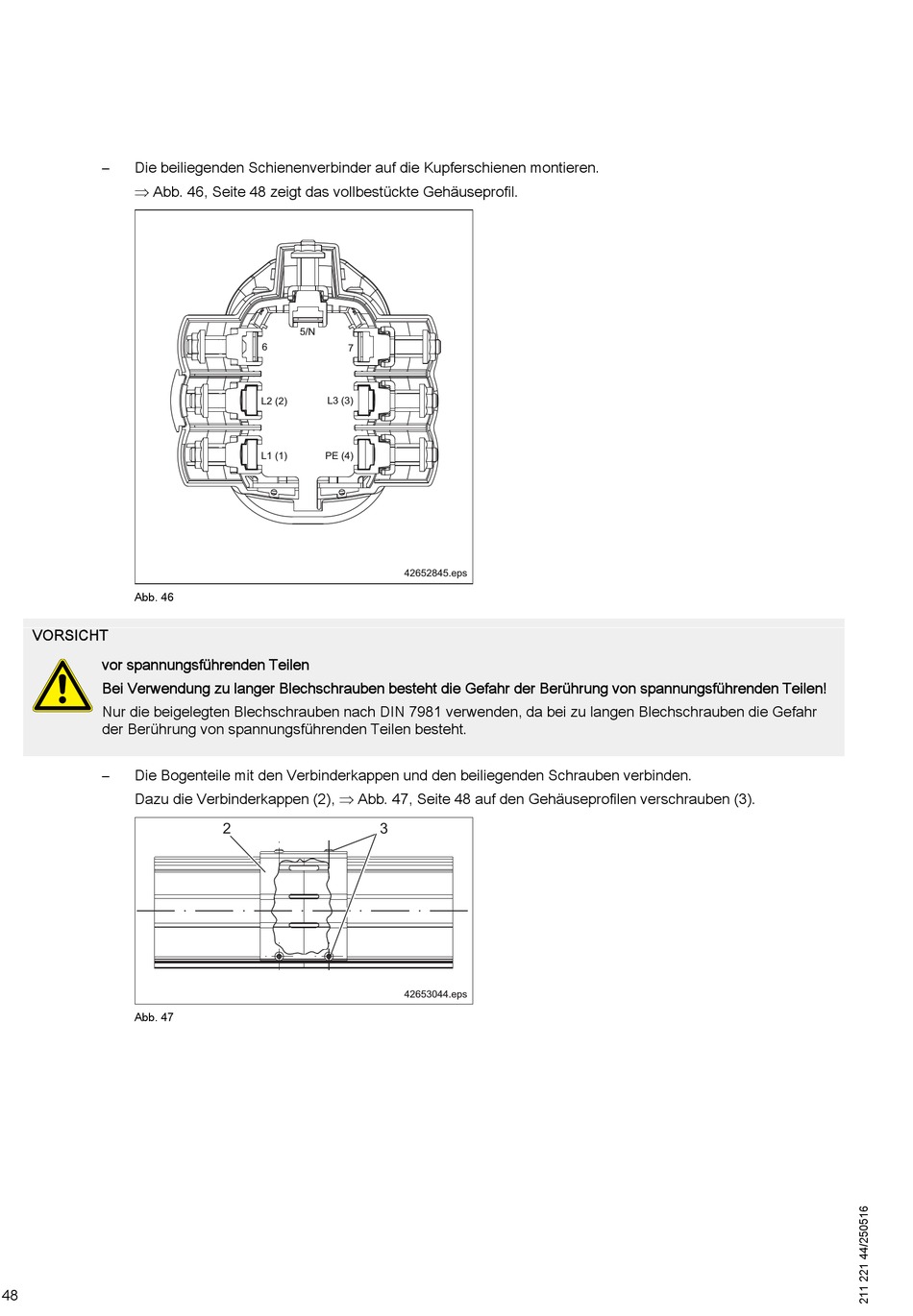

Die beiliegenden Schienenverbinder auf die Kupferschienen montieren.
Abb. 46, Seite 48 zeigt das vollbestückte Gehäuseprofil.
Abb. 46
VORSICHT
vor spannungsführenden Teilen
Bei Verwendung zu langer Blechschrauben besteht die Gefahr der Berührung von spannungsführenden Teilen!
Nur die beigelegten Blechschrauben nach DIN 7981 verwenden, da bei zu langen Blechschrauben die Gefahr
der Berührung von spannungsführenden Teilen besteht.
–
Die Bogenteile mit den Verbinderkappen und den beiliegenden Schrauben verbinden.
Dazu die Verbinderkappen (2), Abb. 47, Seite 48 auf den Gehäuseprofilen verschrauben (3).
Abb. 47
48
5/N
6
7
L3 (3)
L2 (2)
L1 (1)
PE (4)
2
3
42652845.eps
42653044.eps
