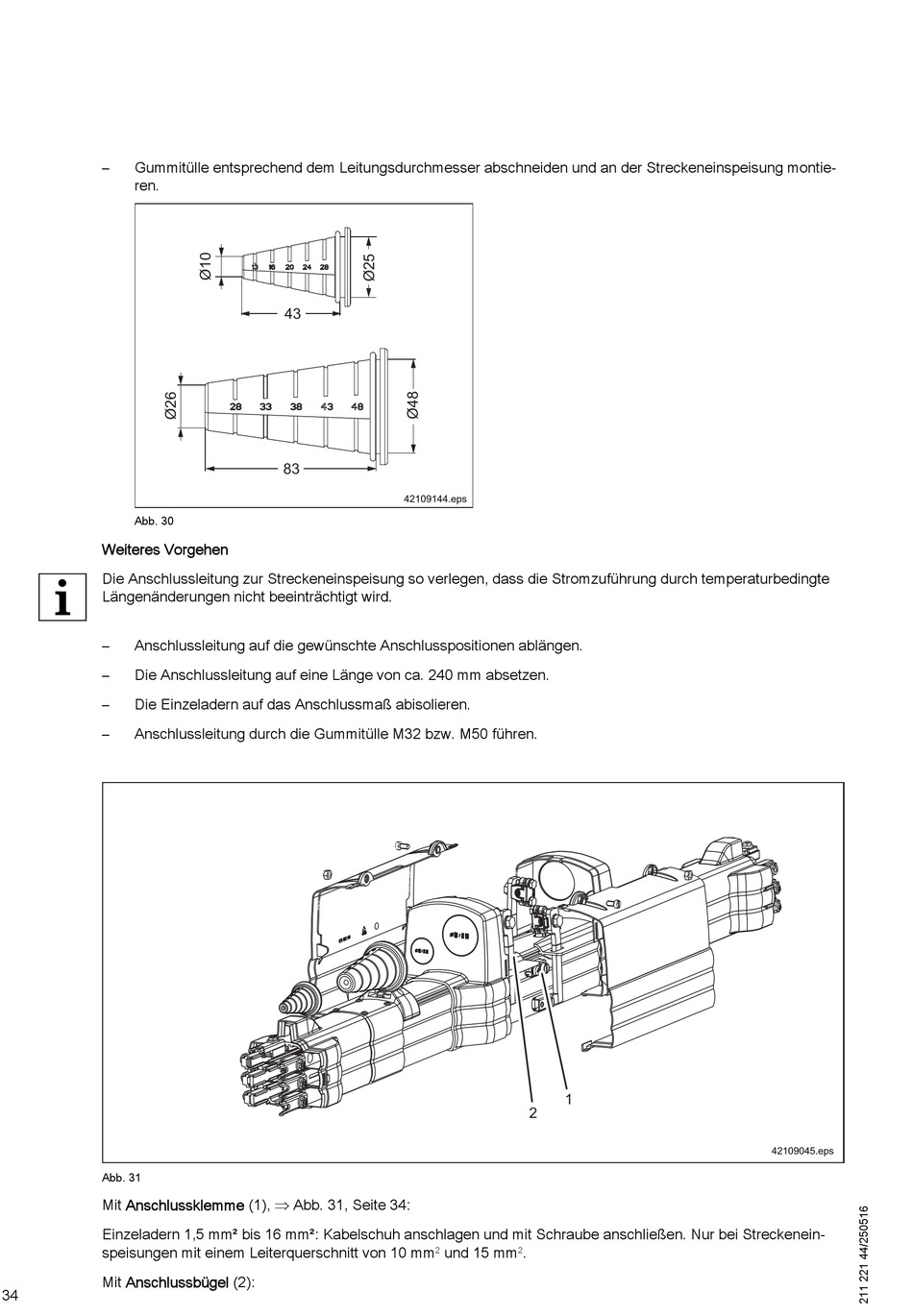

Demag Compact Line DCL-Pro Montageanleitung Seite 34

– Gummitülle entsprechend dem Leitungsdurchmesser abschneiden und an der Streckeneinspeisung montie‐
ren.
Abb. 30
Weiteres Vorgehen
Die Anschlussleitung zur Streckeneinspeisung so verlegen, dass die Stromzuführung durch temperaturbedingte
Längenänderungen nicht beeinträchtigt wird.
– Anschlussleitung auf die gewünschte Anschlusspositionen ablängen.
– Die Anschlussleitung auf eine Länge von ca. 240 mm absetzen.
– Die Einzeladern auf das Anschlussmaß abisolieren.
– Anschlussleitung durch die Gummitülle M32 bzw. M50 führen.
Abb. 31
Mit Anschlussklemme (1),  Abb. 31, Seite 34:
Einzeladern 1,5 mm² bis 16 mm²: Kabelschuh anschlagen und mit Schraube anschließen. Nur bei Streckenein‐
speisungen mit einem Leiterquerschnitt von 10 mm
Mit Anschlussbügel (2):
34
43
83
42109144.eps
und 15 mm
2
1
2
.
2
42109045.eps
