Trennstellen einbauen

Für Steueraufgaben kann die Stromschiene an einem Geradstück oder einer Streckeneinspeisung mit Isolierstü‐
cken unterbrochen werden. Diese Trennstellen können im Werk oder auf der Baustelle eingebaut werden.
Für den werkseitigen Einbau der Trennstelle werden folgende detaillierte Angaben benötigt:
● Lage der Trennstelle / Trennstellen in der Anlage,
● Länge der jeweiligen Trennung.
Trennstellen auf der Baustelle montieren
Je nach Länge der Isolierstrecke können ein oder mehrere Isolierstücke eingebaut werden.
Trennstellen können nur bei entsprechenden Stromschienen mit einem Leiterquerschnitt von 25 mm
werden. Gegebenenfalls muss die vorhandene Stromschiene durch eine entsprechende Stromschiene ausge‐
tauscht werden.
– Die zu unterbrechende Stromschiene aus dem Schleifleitungsgehäuse herausziehen.
– An vorbestimmter Stelle die Stromschiene um die Länge der einzubauenden Isolierstücke kürzen.
– An jedem Ende der getrennten Stromschienen ein Loch bohren. Abstände und Maße siehe Abbildung.

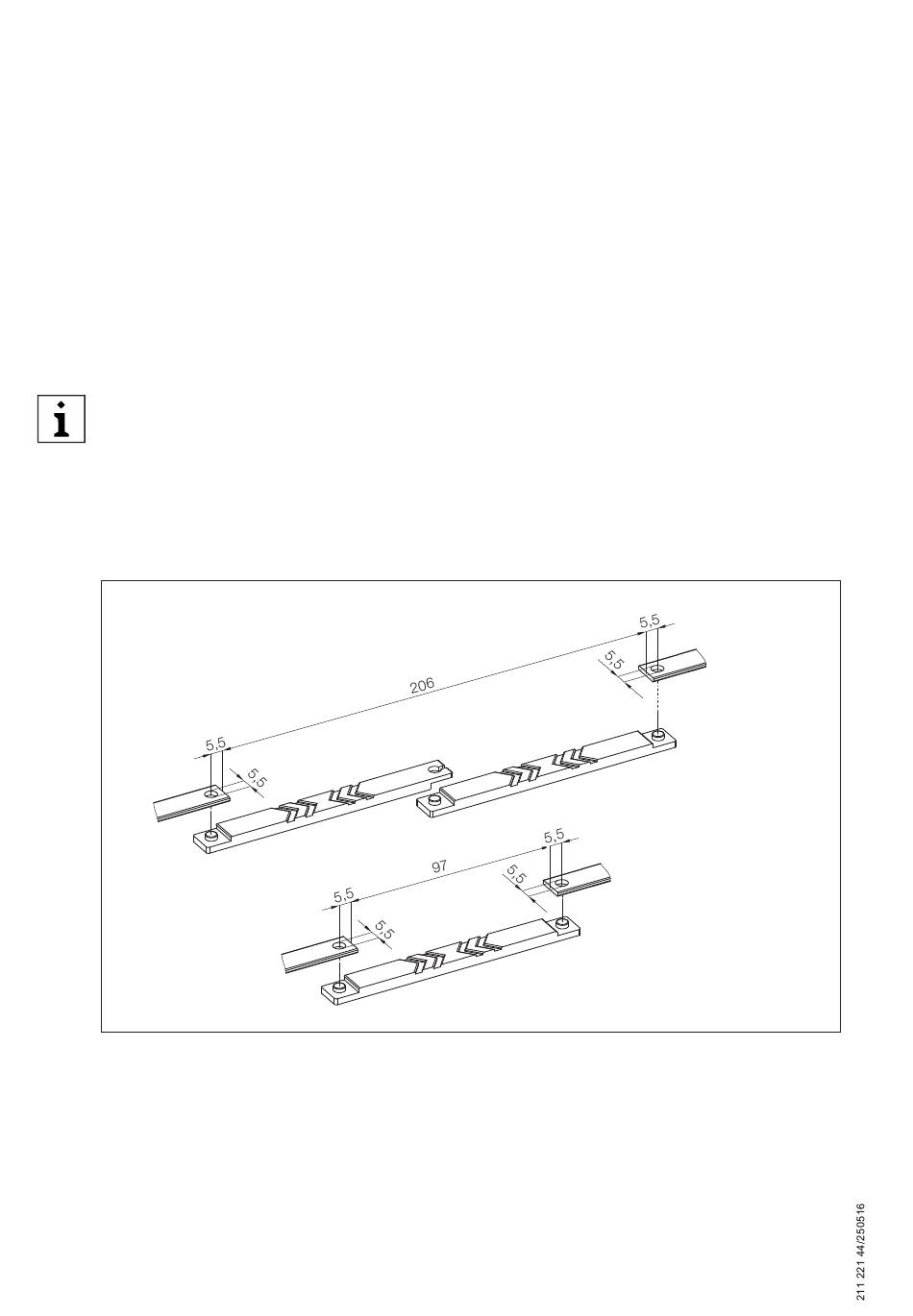

Abb. 44
– Das Isolierstück bzw. die Isolierstücke an die Stromschiene anhängen.
– Stromschiene mit der eingebauten Trennstelle in das Gehäuseprofil einschieben.
Welligkeit und Knickstellen der Stromschiene vermeiden.
– Stoßverbindung montieren und Teilstück in die Bahn einfügen.
