Ausführung Ohne Schutzleiter (Pe) - Demag Compact Line DCL-Pro Montageanleitung

DCL-Pro mit Einfahr-/Überfahrtrichter

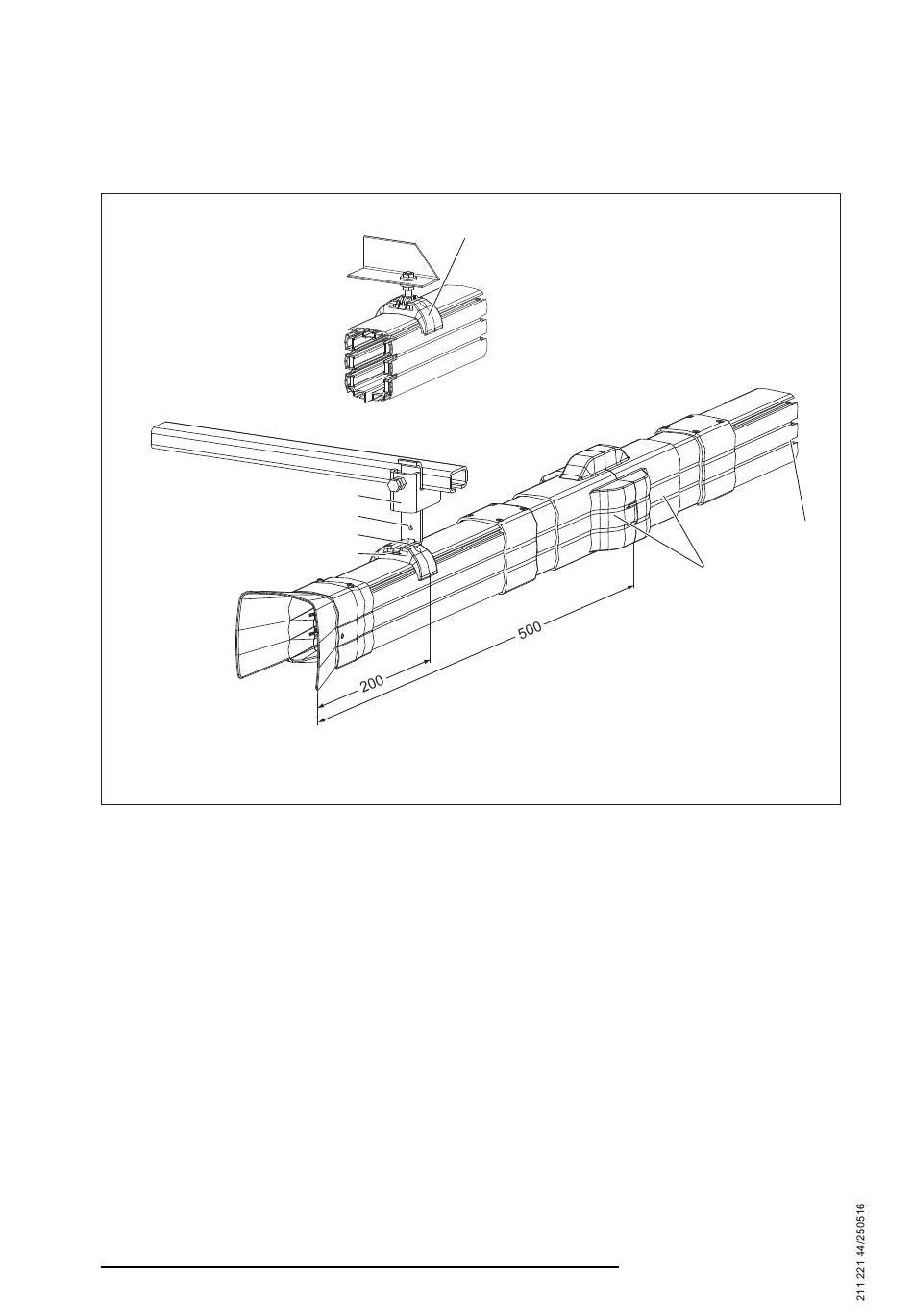

Abb. 6
A Aufhängung mit Gewindebolzen
B
Aufhängung an C-Schiene
(LxBxH) 40x25x3 oder 40x40x3
1 Gleitaufhängung
2 Geradstück (Standardlänge 4000 mm oder Un‐
terlänge)
3.3.2 Ausführung ohne Schutzleiter (PE)
Anlagen und Stromabnehmerwagen ohne Schutzleiteranschluss (PE) werden wie folgt ausgeliefert.
Anlagen
Die grün-gelbe Schutzleiterkennzeichnung entfällt. Der Leiter / Pol wird bestückt bzw. ausgeführt und kann für die
Leistungs- oder für die Steuersignalübertragung verwendet werden. Der Querschnitt entspricht dann dem Leiter‐
querschnitt der Leistungsübertragung (gilt ab Leiterquerschnitt 38 mm
Stromabnehmerwagen
In dieser Ausführung wird die grün-gelbe Aderleitung durch eine schwarze Leitung ersetzt. Die Schutzkennzeich‐
nung (PE) entfällt. Die Gleitkontakte werden entsprechend der Leiter- / Polzahl bestückt.
9)
C-Schiene: Sonderbestellung
18
10)
Blechschraube 3,5 x 9,5 nach DIN 7981
A 1
B
6
5
4
1
3
4
9)
5
6
Verbinderkappen
10)
Festpunkt
Anbauwinkel
Klemmstück
).
2
2
3
41761744.eps
