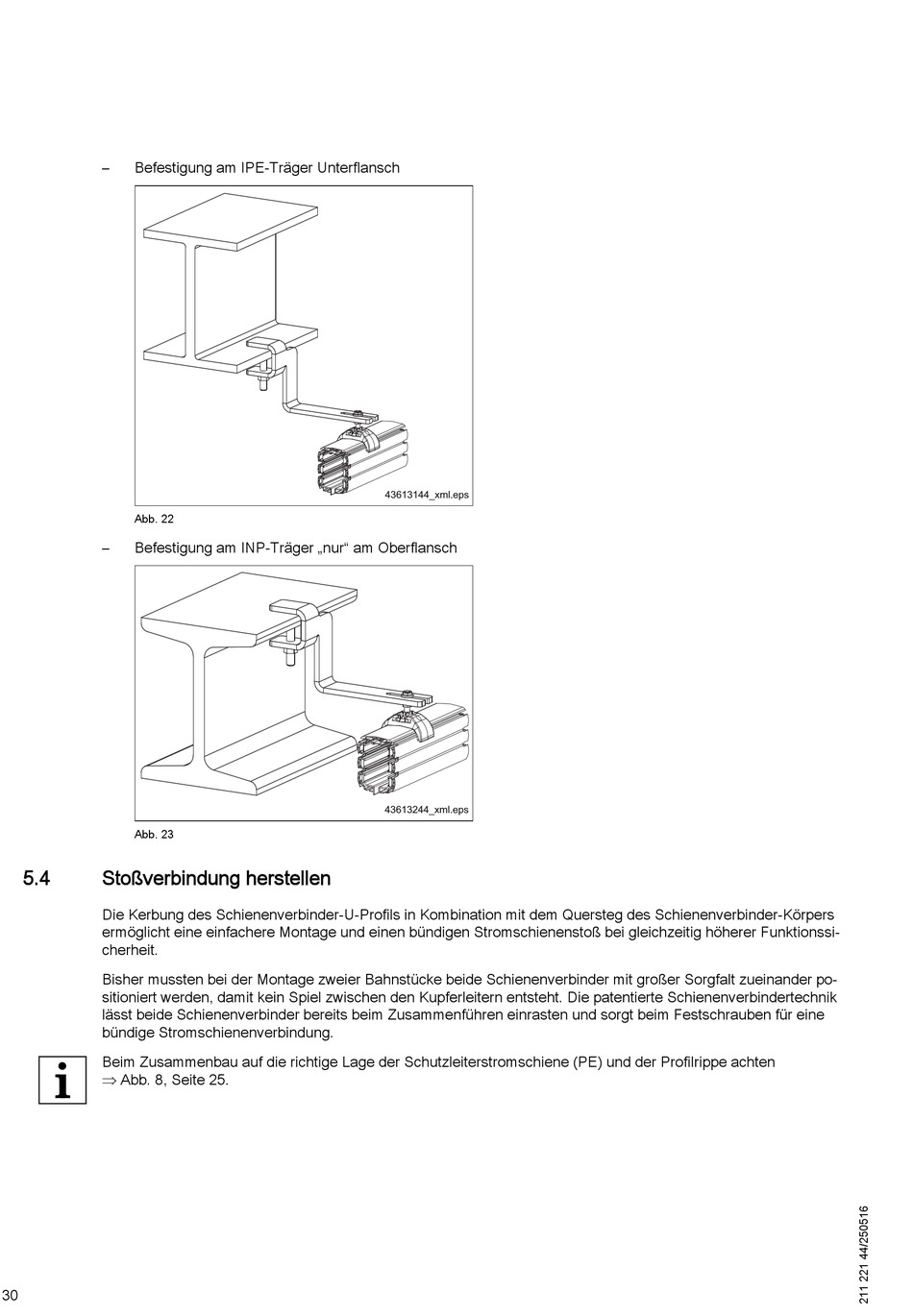

Befestigung am IPE-Träger Unterflansch
Abb. 22
Befestigung am INP-Träger „nur" am Oberflansch
Abb. 23
5.4
Stoßverbindung herstellen
Die Kerbung des Schienenverbinder-U-Profils in Kombination mit dem Quersteg des Schienenverbinder-Körpers
ermöglicht eine einfachere Montage und einen bündigen Stromschienenstoß bei gleichzeitig höherer Funktionssi‐
cherheit.
Bisher mussten bei der Montage zweier Bahnstücke beide Schienenverbinder mit großer Sorgfalt zueinander po‐
sitioniert werden, damit kein Spiel zwischen den Kupferleitern entsteht. Die patentierte Schienenverbindertechnik
lässt beide Schienenverbinder bereits beim Zusammenführen einrasten und sorgt beim Festschrauben für eine
bündige Stromschienenverbindung.
Beim Zusammenbau auf die richtige Lage der Schutzleiterstromschiene (PE) und der Profilrippe achten
 Abb. 8, Seite 25.
