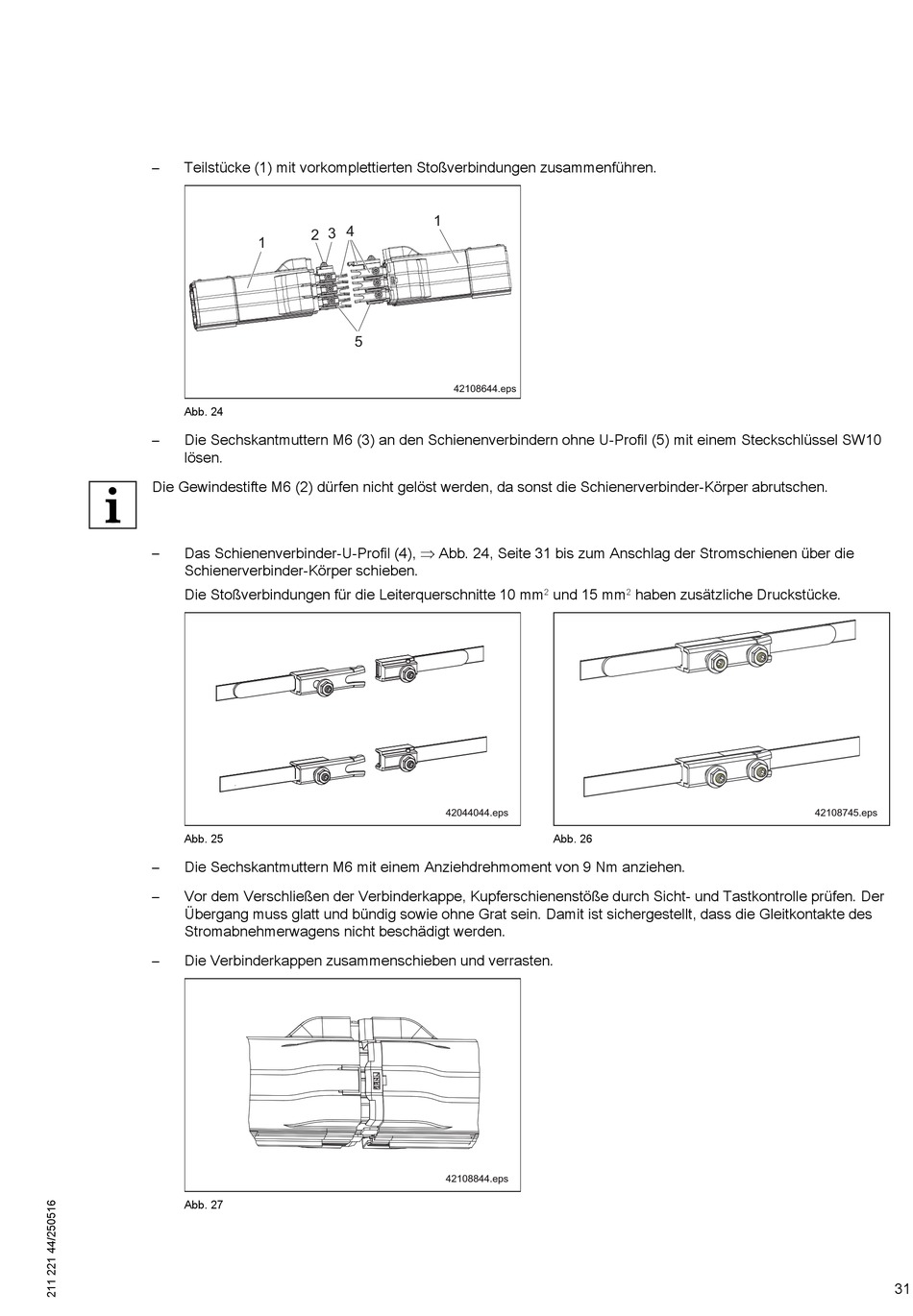

Demag Compact Line DCL-Pro Montageanleitung Seite 31

– Teilstücke (1) mit vorkomplettierten Stoßverbindungen zusammenführen.
2 3 4
1
Abb. 24
– Die Sechskantmuttern M6 (3) an den Schienenverbindern ohne U-Profil (5) mit einem Steckschlüssel SW10
lösen.
Die Gewindestifte M6 (2) dürfen nicht gelöst werden, da sonst die Schienerverbinder-Körper abrutschen.
– Das Schienenverbinder-U-Profil (4),  Abb. 24, Seite 31 bis zum Anschlag der Stromschienen über die
Schienerverbinder-Körper schieben.
Die Stoßverbindungen für die Leiterquerschnitte 10 mm
Abb. 25
– Die Sechskantmuttern M6 mit einem Anziehdrehmoment von 9 Nm anziehen.
– Vor dem Verschließen der Verbinderkappe, Kupferschienenstöße durch Sicht- und Tastkontrolle prüfen. Der
Übergang muss glatt und bündig sowie ohne Grat sein. Damit ist sichergestellt, dass die Gleitkontakte des
Stromabnehmerwagens nicht beschädigt werden.
– Die Verbinderkappen zusammenschieben und verrasten.
Abb. 27
