7.2.3

Gleitkontakte austauschen

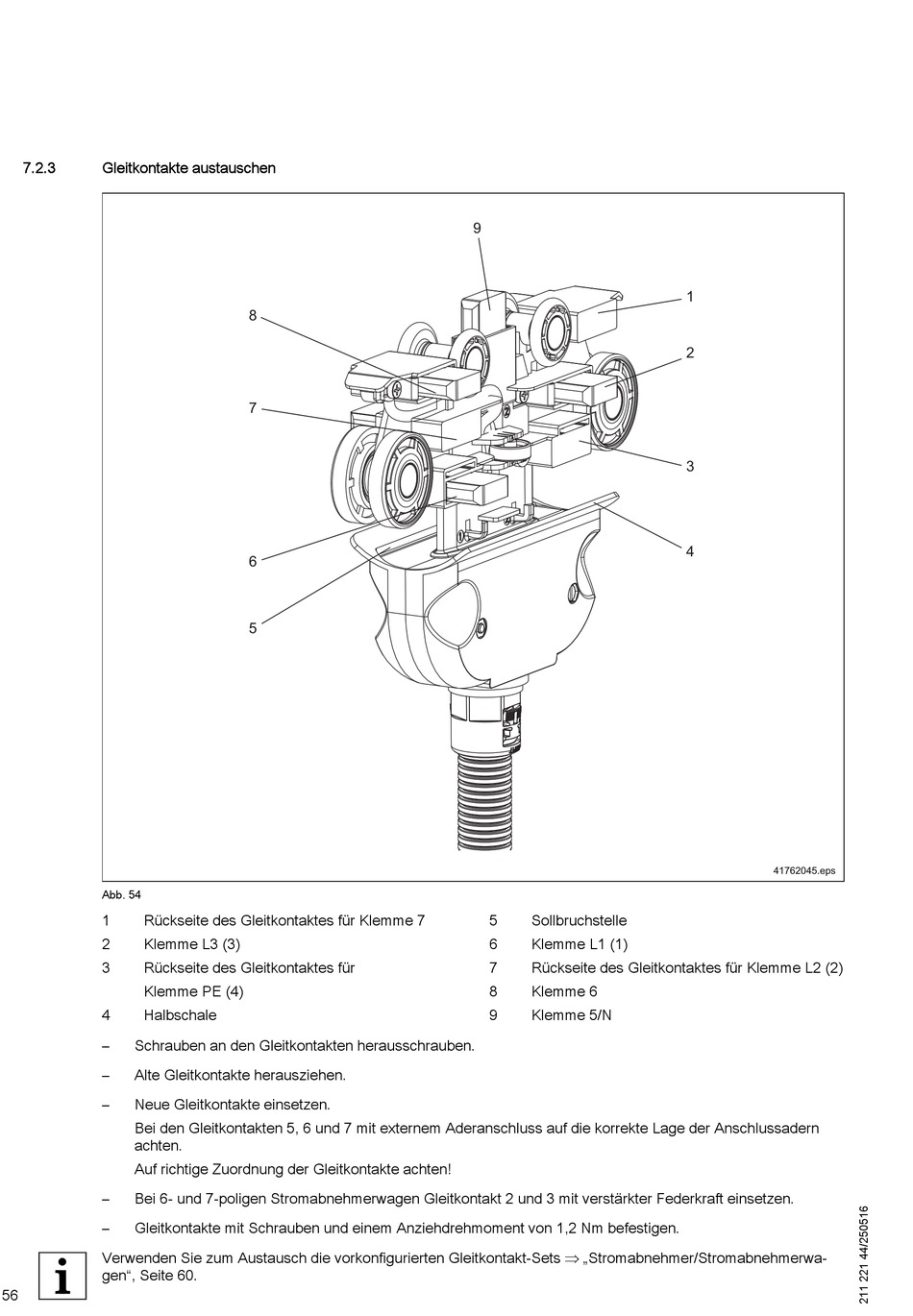

Abb. 54
1 Rückseite des Gleitkontaktes für Klemme 7
2 Klemme L3 (3)
3 Rückseite des Gleitkontaktes für
Klemme PE (4)
4 Halbschale
– Schrauben an den Gleitkontakten herausschrauben.
– Alte Gleitkontakte herausziehen.
– Neue Gleitkontakte einsetzen.
Bei den Gleitkontakten 5, 6 und 7 mit externem Aderanschluss auf die korrekte Lage der Anschlussadern
achten.
Auf richtige Zuordnung der Gleitkontakte achten!
– Bei 6- und 7-poligen Stromabnehmerwagen Gleitkontakt 2 und 3 mit verstärkter Federkraft einsetzen.
– Gleitkontakte mit Schrauben und einem Anziehdrehmoment von 1,2 Nm befestigen.
Verwenden Sie zum Austausch die vorkonfigurierten Gleitkontakt-Sets  „Stromabnehmer/Stromabnehmerwa‐
gen", Seite 60.
56
8
7
6
5
9
5 Sollbruchstelle
6 Klemme L1 (1)
7 Rückseite des Gleitkontaktes für Klemme L2 (2)
8 Klemme 6
9 Klemme 5/N
1
2
3
4
41762045.eps
