Demag Compact Line DCL-Pro Montageanleitung Seite 53

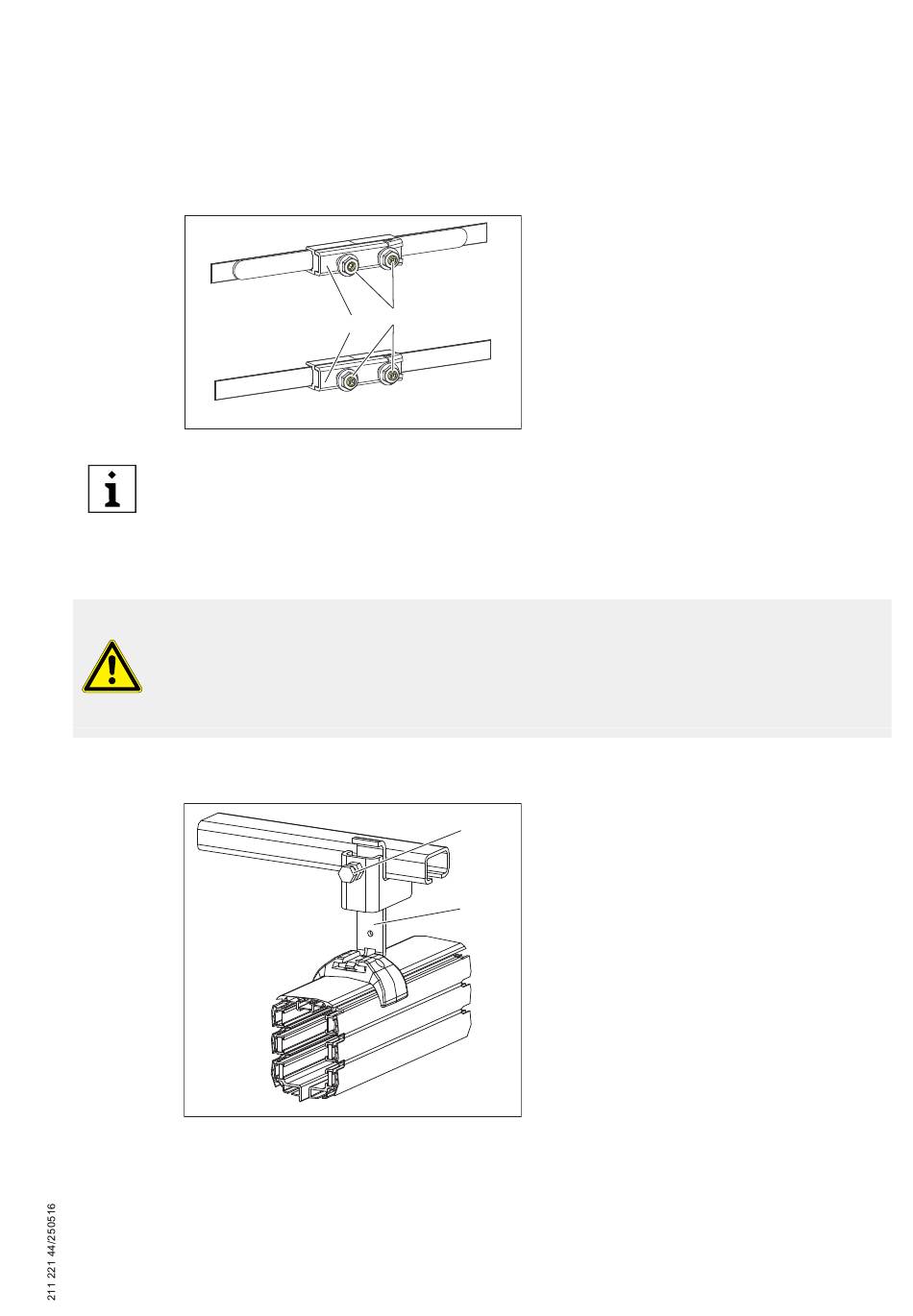

Schienenverbinder-U-Profile entfernen
– Alle Muttern M6 (1) lösen.
Abb. 50
Die Gewindestifte dürfen nicht gelöst werden!
– Schienenverbinder-U-Profile (2) durch seitliches Verschieben herausnehmen.
Aufhängungen lösen
VORSICHT
Absturzgefahr beim Lösen der Aufhängungen!
Beim einem unsachgemäßen Lösen der Aufhängungen kann es zu Verletzungen bei einem Absturz der Schleif‐
leitung kommen!
– Das Lösen der Aufhängungen ist nur mit zwei Servicefachkräften durchzuführen.
Aufhängung an C-Schiene
– Kontermutter (1) am Klemmstück lösen.
Abb. 51
– Schraube so weit herausschrauben, dass der Anbauwinkel (2) durch das Klemmstück passt und das Teil‐
stück durch zwei Personen abgenommen werden kann.
Aufhängung am Gewindebolzen
1
2
42108744.eps
1
2
42106345.eps
