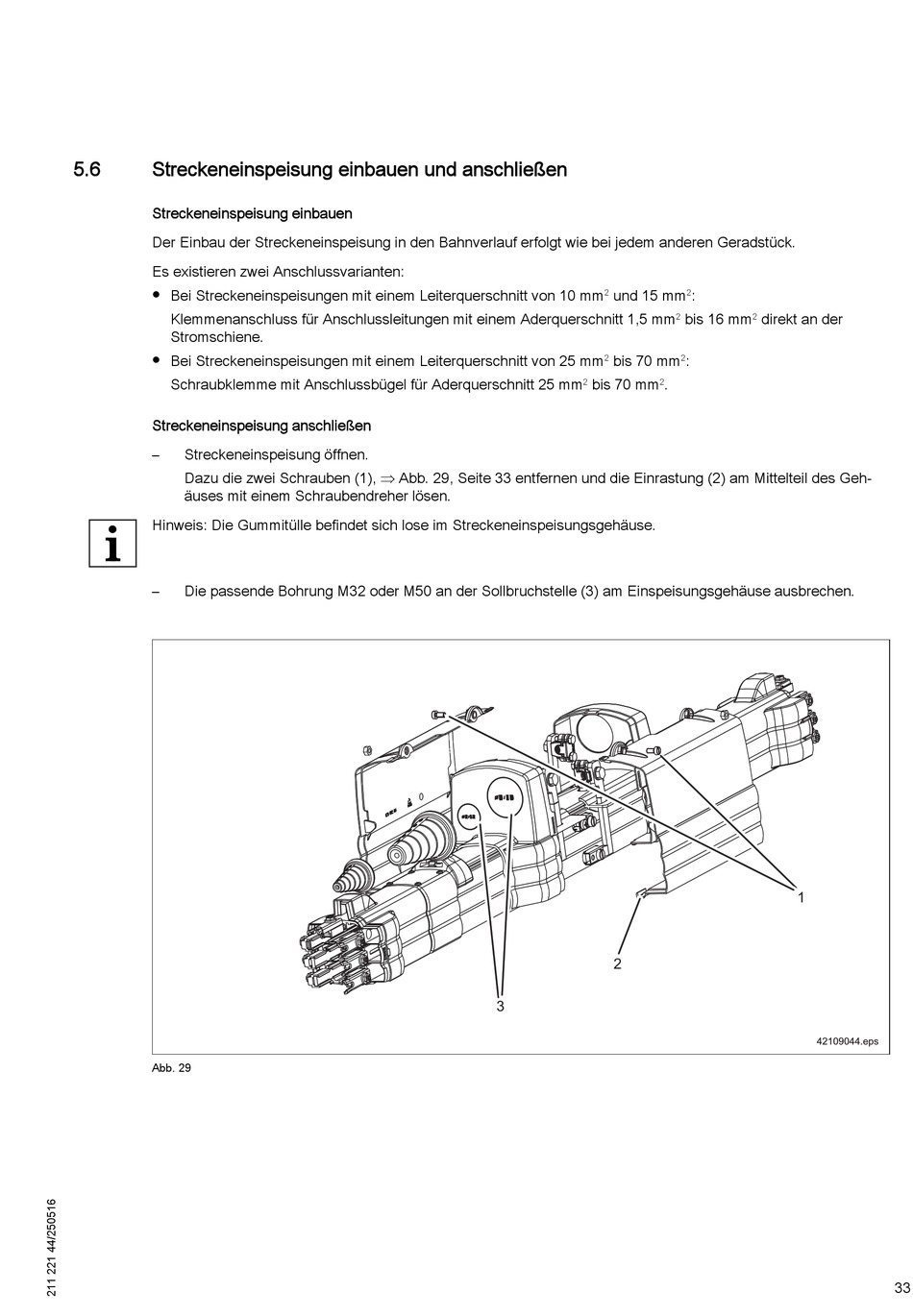

5.6 Streckeneinspeisung einbauen und anschließen
Streckeneinspeisung einbauen
Der Einbau der Streckeneinspeisung in den Bahnverlauf erfolgt wie bei jedem anderen Geradstück.
Es existieren zwei Anschlussvarianten:
● Bei Streckeneinspeisungen mit einem Leiterquerschnitt von 10 mm
Klemmenanschluss für Anschlussleitungen mit einem Aderquerschnitt 1,5 mm
Stromschiene.
● Bei Streckeneinspeisungen mit einem Leiterquerschnitt von 25 mm
Schraubklemme mit Anschlussbügel für Aderquerschnitt 25 mm
Streckeneinspeisung anschließen
– Streckeneinspeisung öffnen.
Dazu die zwei Schrauben (1),  Abb. 29, Seite 33 entfernen und die Einrastung (2) am Mittelteil des Geh‐
äuses mit einem Schraubendreher lösen.
Hinweis: Die Gummitülle befindet sich lose im Streckeneinspeisungsgehäuse.
– Die passende Bohrung M32 oder M50 an der Sollbruchstelle (3) am Einspeisungsgehäuse ausbrechen.
Abb. 29
und 15 mm
2
bis 70 mm
2
bis 70 mm .
2 2
2
3
:
2
bis 16 mm direkt an der
2 2
:
2
1
42109044.eps
