5.8

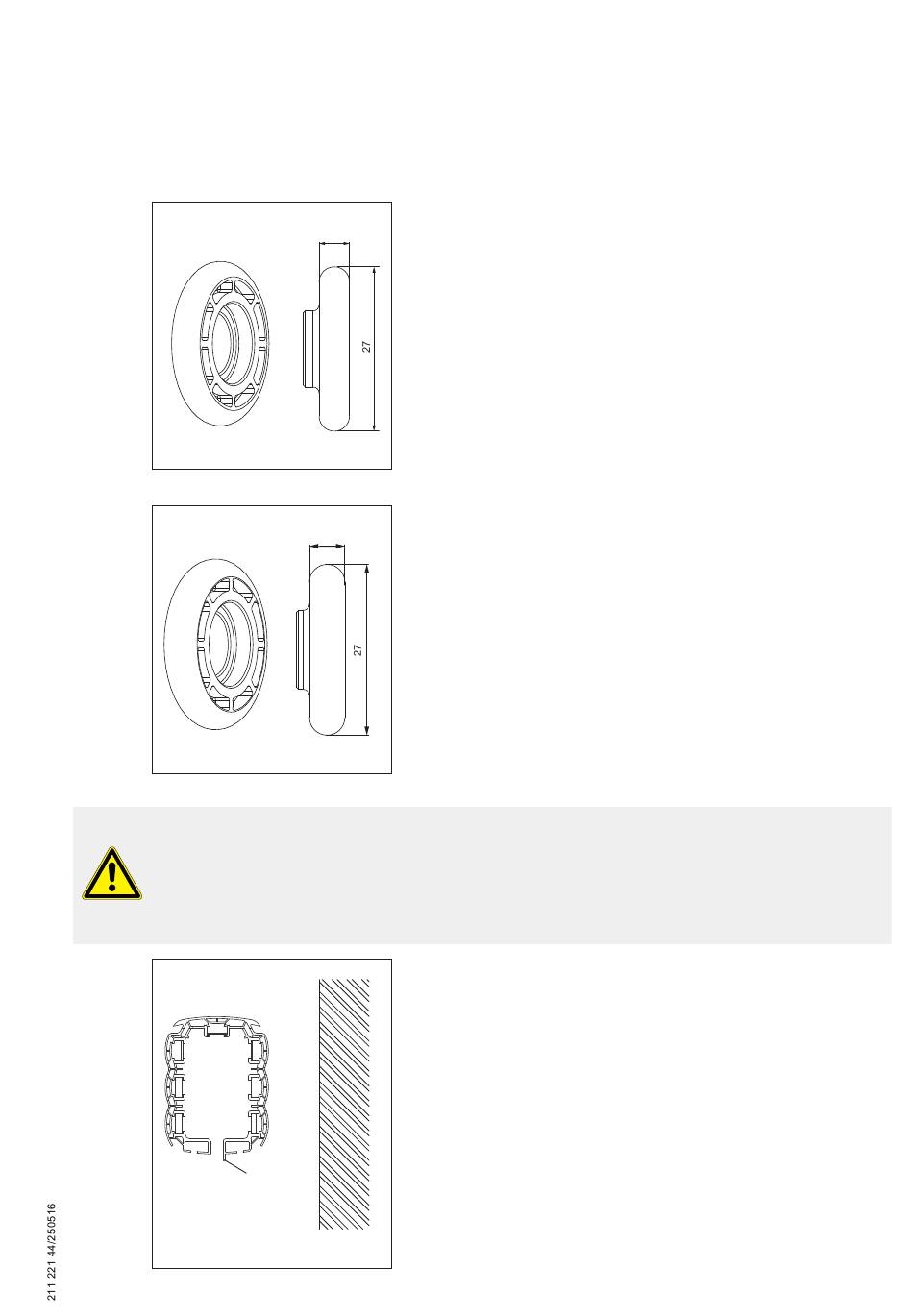

Stromabnehmerwagen montieren
Abb. 34
Abb. 35
GEFAHR
Stromführende Bauteile
Es besteht Gefahr für Leib und Leben.
Sämtliche Installations- und Anschlussarbeiten dürfen nur von einer eingewiesenen Elektrofachkraft nach den
Vorgaben des mitgelieferten elektrischen Anschlussplans ausgeführt werden.
5/N
6
7
L2 (2)
L3 (3)
L1 (1)
PE (4)
Abb. 36
5
43441944.eps
5,6
43442044.eps
A
42106145.eps
Führungsrad mit schmaler Radkontur (transparent) - optimierte Führung
des Stromabnehmerwagens bei kurven- und geradförmigen Bahnanla‐
gen
Führungsrad mit breiter Radkontur (schwarz) - optimierte Führung des
Stromabnehmerwagens bei geradförmigen Bahnanlagen.
Der Stromabnehmerwagen ist während der Montage der Teilstücke an
jedem geöffneten Ende einsetzbar.
Die Schutzleiterseite (PE) und die Profilrippe (A) am Teilstück müssen
dem Verdrehschutz am Stromabnehmerwagen gegenüberliegen.
37
