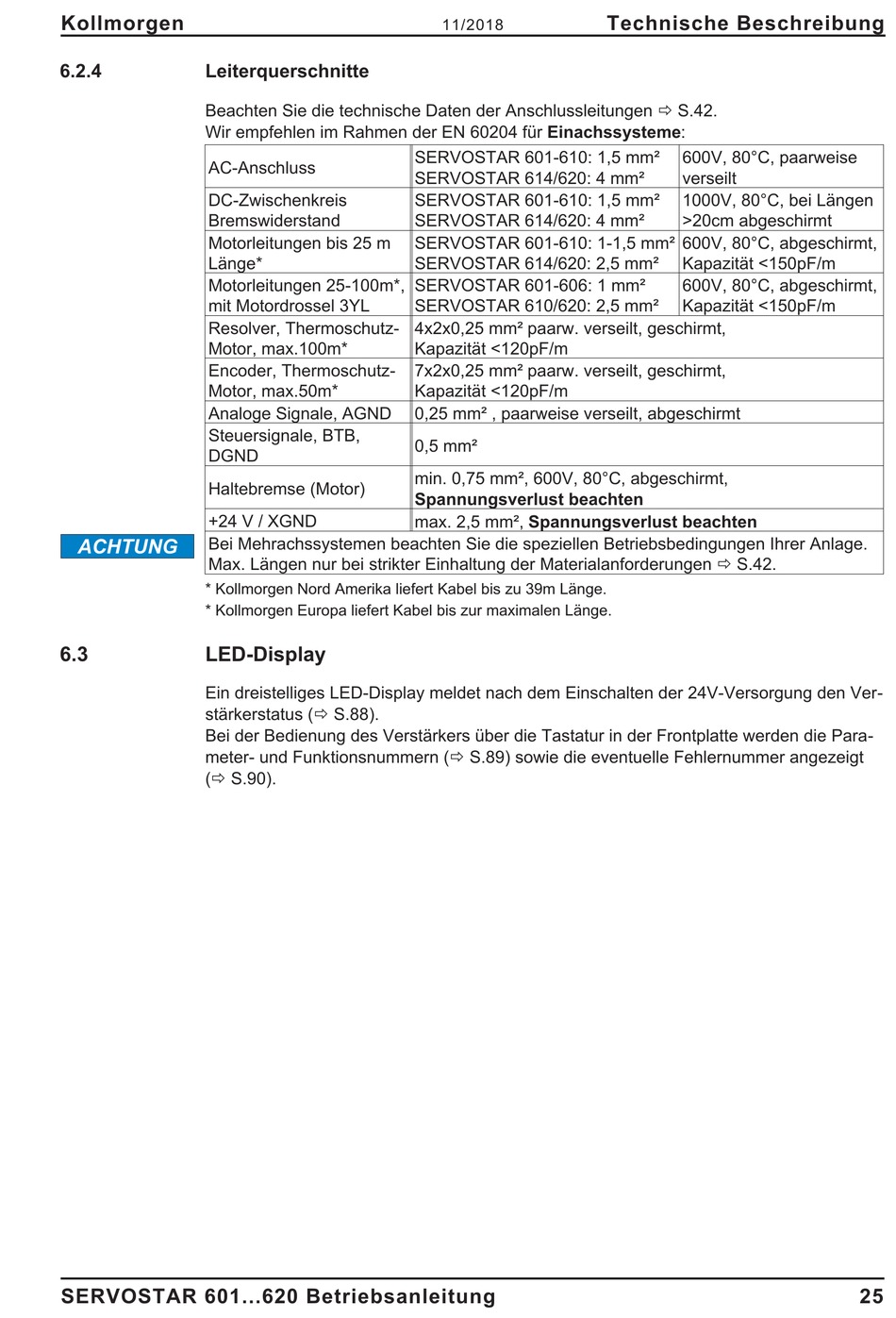

6.2.4

Leiterquerschnitte

Beachten Sie die technische Daten der Anschlussleitungen ð S.42.
Wir empfehlen im Rahmen der EN 60204 für Einachssysteme:
AC-Anschluss
DC-Zwischenkreis
Bremswiderstand
Motorleitungen bis 25 m
Länge*
Motorleitungen 25-100m*,
mit Motordrossel 3YL
Resolver, Thermoschutz-
Motor, max.100m*
Encoder, Thermoschutz-
Motor, max.50m*
Analoge Signale, AGND
Steuersignale, BTB,
DGND
Haltebremse (Motor)
+24 V / XGND
ACHTUNG
Bei Mehrachssystemen beachten Sie die speziellen Betriebsbedingungen Ihrer Anlage.
Max. Längen nur bei strikter Einhaltung der Materialanforderungen ð S.42.
* Kollmorgen Nord Amerika liefert Kabel bis zu 39m Länge.
* Kollmorgen Europa liefert Kabel bis zur maximalen Länge.
6.3

LED-Display

Ein dreistelliges LED-Display meldet nach dem Einschalten der 24V-Versorgung den Ver-
stärkerstatus (ð S.88).
Bei der Bedienung des Verstärkers über die Tastatur in der Frontplatte werden die Para-
meter- und Funktionsnummern (ð S.89) sowie die eventuelle Fehlernummer angezeigt
(ð S.90).
SERVOSTAR 601...620 Betriebsanleitung
11/2018
SERVOSTAR 601-610: 1,5 mm²
SERVOSTAR 614/620: 4 mm²
SERVOSTAR 601-610: 1,5 mm²
SERVOSTAR 614/620: 4 mm²
SERVOSTAR 601-610: 1-1,5 mm²
SERVOSTAR 614/620: 2,5 mm²
SERVOSTAR 601-606: 1 mm²
SERVOSTAR 610/620: 2,5 mm²
4x2x0,25 mm² paarw. verseilt, geschirmt,
Kapazität <120pF/m
7x2x0,25 mm² paarw. verseilt, geschirmt,
Kapazität <120pF/m
0,25 mm² , paarweise verseilt, abgeschirmt
0,5 mm²
min. 0,75 mm², 600V, 80°C, abgeschirmt,
Spannungsverlust beachten
max. 2,5 mm², Spannungsverlust beachten
Technische Beschreibung
600V, 80°C, paarweise
verseilt
1000V, 80°C, bei Längen
>20cm abgeschirmt
600V, 80°C, abgeschirmt,
Kapazität <150pF/m
600V, 80°C, abgeschirmt,
Kapazität <150pF/m
