Spannungsmessungen
VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder
dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfer
nen Sie zuerst die rote vor der schwarzen Leitung.
Messen Sie zur Sicherheit eine bekannte Spannung, bevor Sie das Messgerät bei einem u
nbekannten Stromkreis verwenden.
Wechselspannungsmessungen
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs
e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
2.
Drehen Sie den Funktionsschalter auf die Position
3.
Drücken Sie die Taste M, um AC (Wechselspannung) oder DC (Gleichspannung) auszuwäh
len (nur EX355).
4.
Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displa
y wird „Auto" angezeigt). Rufen Sie mit der Taste R die manuelle Bereichswahl auf. Drück
en Sie die Taste R, um schrittweise durch die Messbereiche zu gehen. Halten Sie die Taste
R gedrückt, um zur automatischen Bereichswahl zurückzukehren (auf dem Display wird „
Auto" angezeigt).
5.
Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis.
6.
Lesen Sie nun den digitalen Messwert im Display ab. Das Display zeigt das Messergebnis a
uch mit dem exakten Dezimalpunkt und der Messart bzw. dem Maßeinheitssymbol an.
Zeigen Sie mit der Taste
7.
nen Spannung an
Hz/% die Frequenz (Hz) oder das Tastverhältnis (%) der gemesse
.

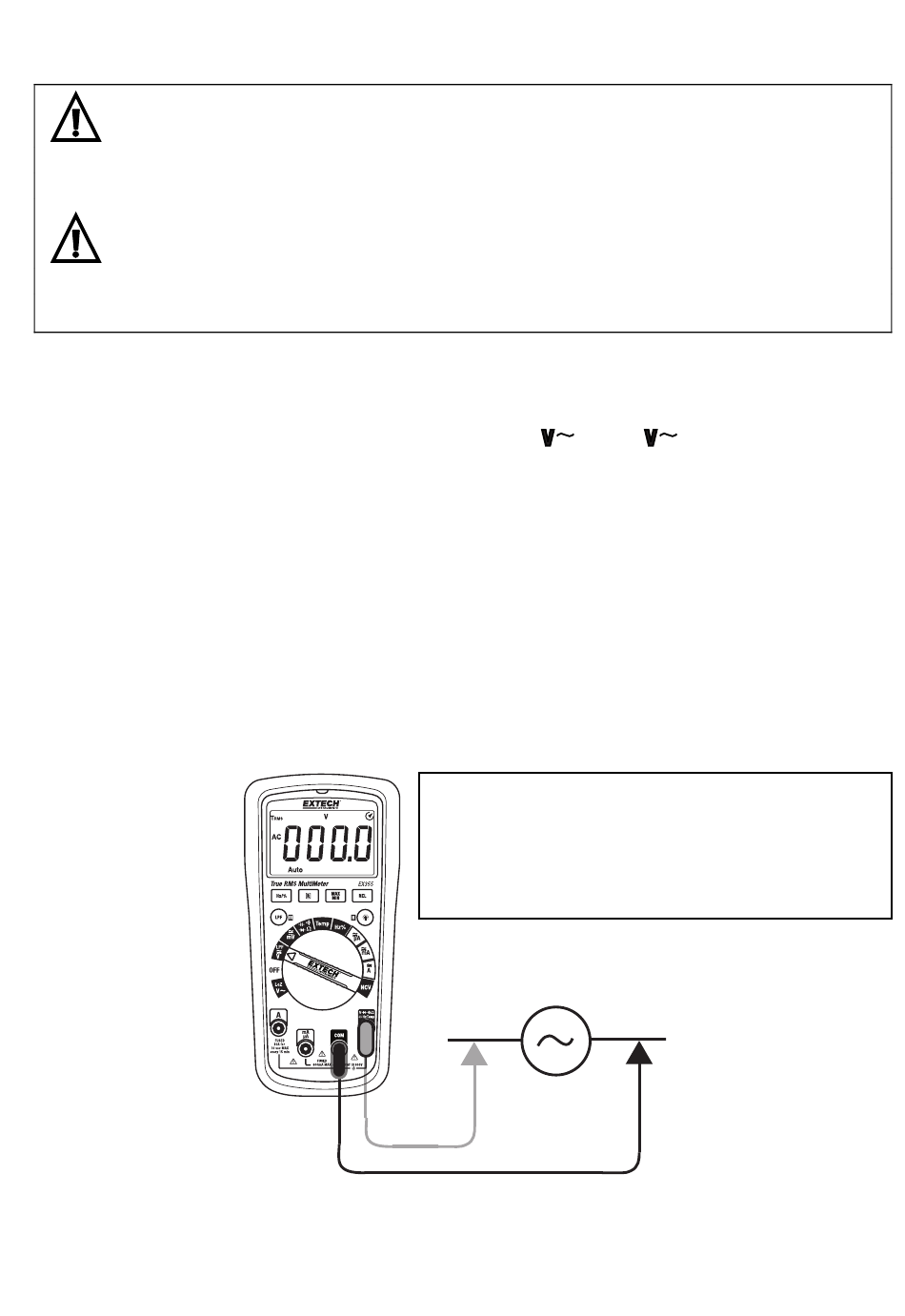

Abb. 4‐1 WECHSELSPANNUNGSMESSUNGEN
oder m
% Tastverhältnis: Tastverhältnis‐Messungen sind
bei diesem Messgerät nur für Wechselspannungen
gedacht. Die Messsignale des Messgeräts müssen
einen „Nulldurchgang" und ‐0,7 V erreichen, um
das Tastverhältnis in % richtig anzuzeigen.
10
.
EX35x‐de‐DE_V1.2 12/15
