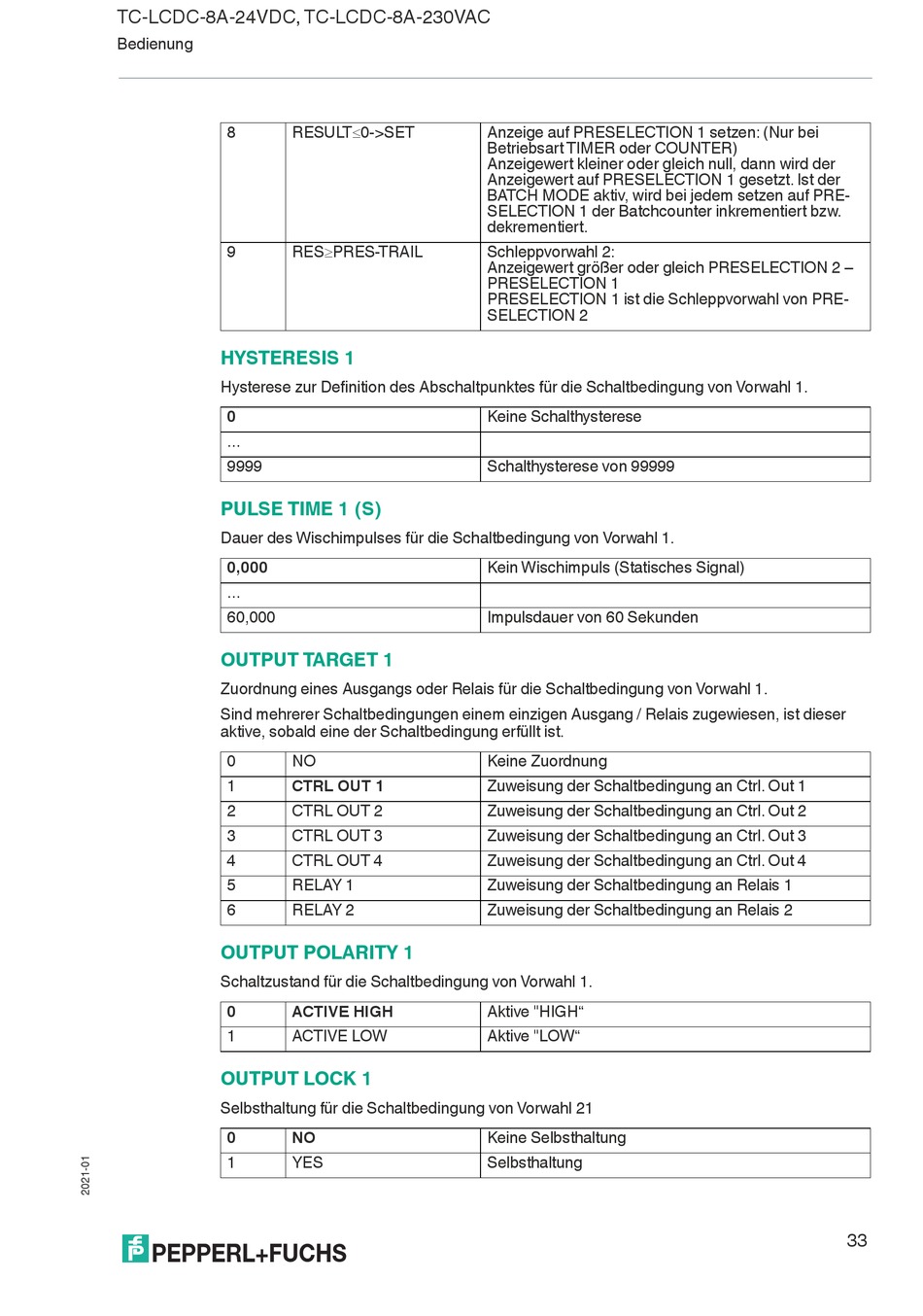

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
8
9
HYSTERESIS 1
Hysterese zur Definition des Abschaltpunktes für die Schaltbedingung von Vorwahl 1.
0
...
9999
PULSE TIME 1 (S)
Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 1.
0,000
...
60,000
OUTPUT TARGET 1
Zuordnung eines Ausgangs oder Relais für die Schaltbedingung von Vorwahl 1.
Sind mehrerer Schaltbedingungen einem einzigen Ausgang / Relais zugewiesen, ist dieser
aktive, sobald eine der Schaltbedingung erfüllt ist.
0
1
2
3
4
5
6

OUTPUT POLARITY 1

Schaltzustand für die Schaltbedingung von Vorwahl 1.
0
1
OUTPUT LOCK 1
Selbsthaltung für die Schaltbedingung von Vorwahl 21
0
1
RESULT0->SET
RESPRES-TRAIL
NO
CTRL OUT 1
CTRL OUT 2
CTRL OUT 3
CTRL OUT 4
RELAY 1
RELAY 2
ACTIVE HIGH
ACTIVE LOW
NO
YES
Anzeige auf PRESELECTION 1 setzen: (Nur bei
Betriebsart TIMER oder COUNTER)
Anzeigewert kleiner oder gleich null, dann wird der
Anzeigewert auf PRESELECTION 1 gesetzt. Ist der
BATCH MODE aktiv, wird bei jedem setzen auf PRE-
SELECTION 1 der Batchcounter inkrementiert bzw.
dekrementiert.
Schleppvorwahl 2:
Anzeigewert größer oder gleich PRESELECTION 2 –
PRESELECTION 1
PRESELECTION 1 ist die Schleppvorwahl von PRE-
SELECTION 2
Keine Schalthysterese
Schalthysterese von 99999
Kein Wischimpuls (Statisches Signal)
Impulsdauer von 60 Sekunden
Keine Zuordnung
Zuweisung der Schaltbedingung an Ctrl. Out 1
Zuweisung der Schaltbedingung an Ctrl. Out 2
Zuweisung der Schaltbedingung an Ctrl. Out 3
Zuweisung der Schaltbedingung an Ctrl. Out 4
Zuweisung der Schaltbedingung an Relais 1
Zuweisung der Schaltbedingung an Relais 2
Aktive "HIGH"
Aktive "LOW"
Keine Selbsthaltung
Selbsthaltung
