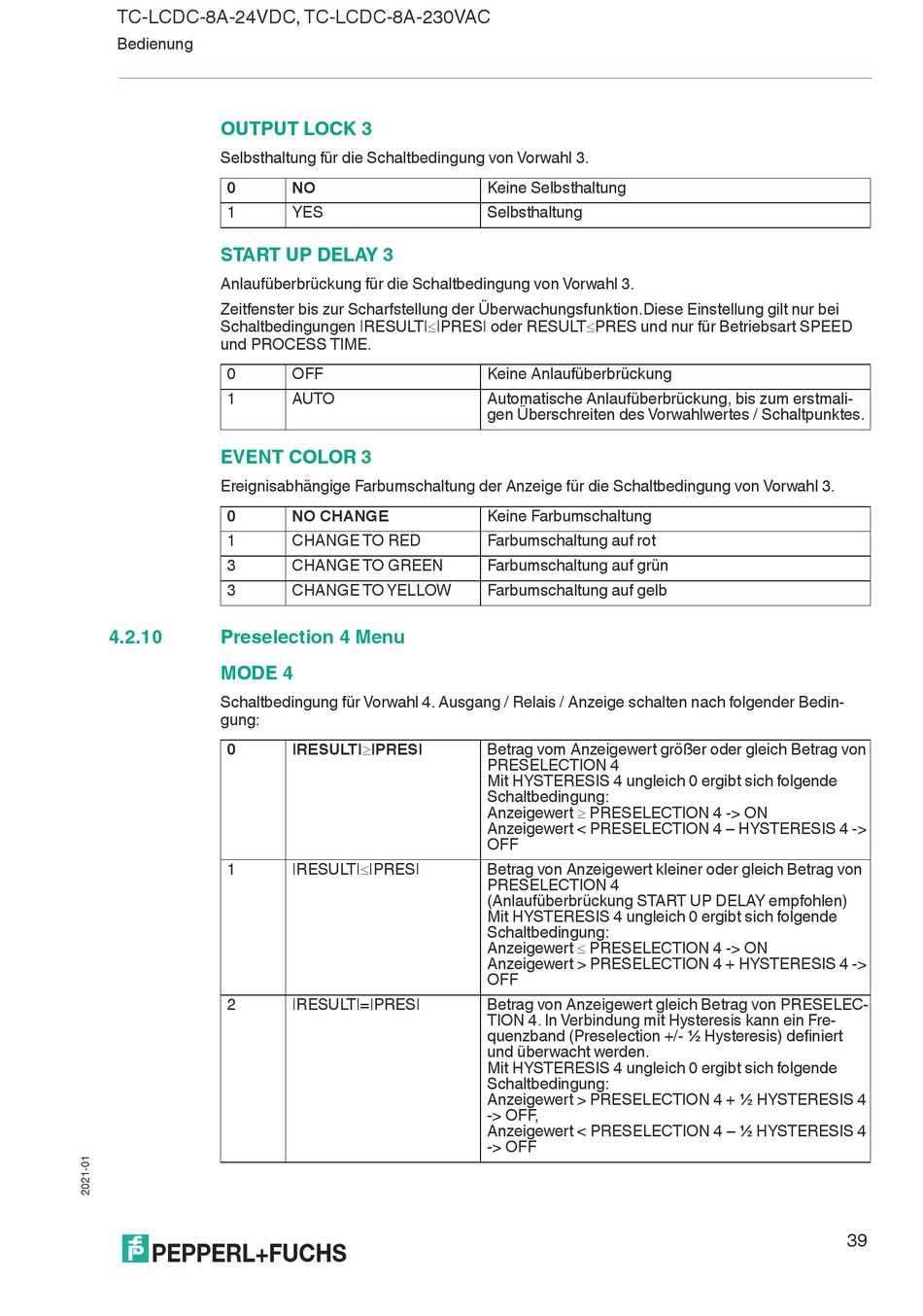

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
OUTPUT LOCK 3
Selbsthaltung für die Schaltbedingung von Vorwahl 3.
0
1
START UP DELAY 3
Anlaufüberbrückung für die Schaltbedingung von Vorwahl 3.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.Diese Einstellung gilt nur bei
Schaltbedingungen |RESULT||PRES| oder RESULTPRES und nur für Betriebsart SPEED
und PROCESS TIME.
0
1
EVENT COLOR 3
Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 3.
0
1
3
3
4.2.10

Preselection 4 Menu

MODE 4
Schaltbedingung für Vorwahl 4. Ausgang / Relais / Anzeige schalten nach folgender Bedin-
gung:
0
1
2
NO
YES
OFF
AUTO
NO CHANGE
CHANGE TO RED
CHANGE TO GREEN
CHANGE TO YELLOW
|RESULT||PRES|
|RESULT||PRES|
|RESULT|=|PRES|
Keine Selbsthaltung
Selbsthaltung
Keine Anlaufüberbrückung
Automatische Anlaufüberbrückung, bis zum erstmali-
gen Überschreiten des Vorwahlwertes / Schaltpunktes.
Keine Farbumschaltung
Farbumschaltung auf rot
Farbumschaltung auf grün
Farbumschaltung auf gelb
Betrag vom Anzeigewert größer oder gleich Betrag von
PRESELECTION 4
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 4 -> ON
Anzeigewert < PRESELECTION 4 – HYSTERESIS 4 ->
OFF
Betrag von Anzeigewert kleiner oder gleich Betrag von
PRESELECTION 4
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 4 -> ON
Anzeigewert > PRESELECTION 4 + HYSTERESIS 4 ->
OFF
Betrag von Anzeigewert gleich Betrag von PRESELEC-
TION 4. In Verbindung mit Hysteresis kann ein Fre-
quenzband (Preselection +/- ½ Hysteresis) definiert
und überwacht werden.
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 4 + ½ HYSTERESIS 4
-> OFF,
Anzeigewert < PRESELECTION 4 – ½ HYSTERESIS 4
-> OFF
39
