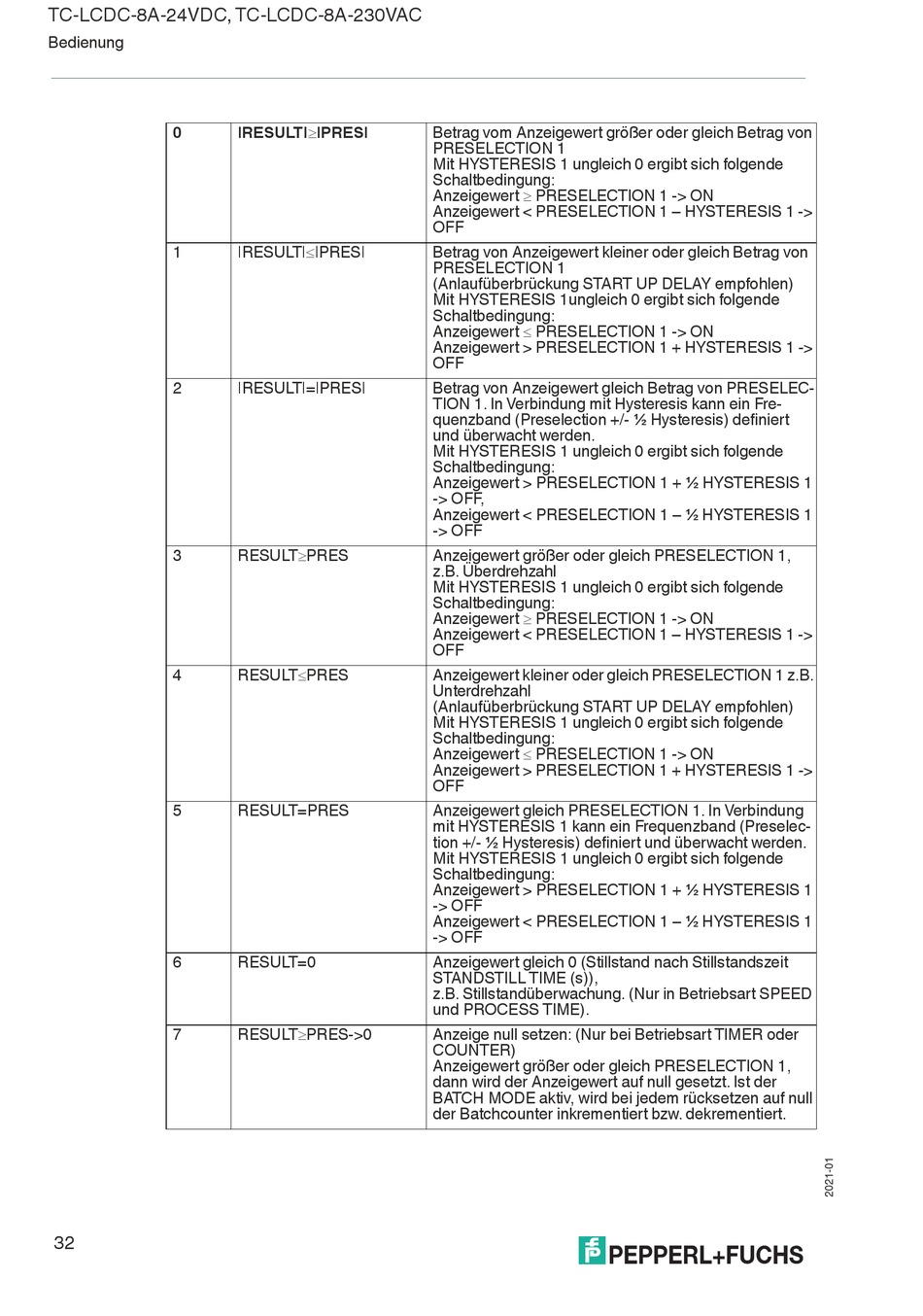

Pepperl+Fuchs TC-LCDC-8A-24VDC Handbuch Seite 32

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
0
1
2
3
4
5
6
7
32
|RESULT||PRES|
|RESULT||PRES|
|RESULT|=|PRES|
RESULTPRES
RESULTPRES
RESULT=PRES
RESULT=0
RESULTPRES->0
Betrag vom Anzeigewert größer oder gleich Betrag von
PRESELECTION 1
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 1 -> ON
Anzeigewert < PRESELECTION 1 – HYSTERESIS 1 ->
OFF
Betrag von Anzeigewert kleiner oder gleich Betrag von
PRESELECTION 1
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 1ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 1 -> ON
Anzeigewert > PRESELECTION 1 + HYSTERESIS 1 ->
OFF
Betrag von Anzeigewert gleich Betrag von PRESELEC-
TION 1. In Verbindung mit Hysteresis kann ein Fre-
quenzband (Preselection +/- ½ Hysteresis) definiert
und überwacht werden.
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 1 + ½ HYSTERESIS 1
-> OFF,
Anzeigewert < PRESELECTION 1 – ½ HYSTERESIS 1
-> OFF
Anzeigewert größer oder gleich PRESELECTION 1,
z.B. Überdrehzahl
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 1 -> ON
Anzeigewert < PRESELECTION 1 – HYSTERESIS 1 ->
OFF
Anzeigewert kleiner oder gleich PRESELECTION 1 z.B.
Unterdrehzahl
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 1 -> ON
Anzeigewert > PRESELECTION 1 + HYSTERESIS 1 ->
OFF
Anzeigewert gleich PRESELECTION 1. In Verbindung
mit HYSTERESIS 1 kann ein Frequenzband (Preselec-
tion +/- ½ Hysteresis) definiert und überwacht werden.
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 1 + ½ HYSTERESIS 1
-> OFF
Anzeigewert < PRESELECTION 1 – ½ HYSTERESIS 1
-> OFF
Anzeigewert gleich 0 (Stillstand nach Stillstandszeit
STANDSTILL TIME (s)),
z.B. Stillstandüberwachung. (Nur in Betriebsart SPEED
und PROCESS TIME).
Anzeige null setzen: (Nur bei Betriebsart TIMER oder
COUNTER)
Anzeigewert größer oder gleich PRESELECTION 1,
dann wird der Anzeigewert auf null gesetzt. Ist der
BATCH MODE aktiv, wird bei jedem rücksetzen auf null
der Batchcounter inkrementiert bzw. dekrementiert.
