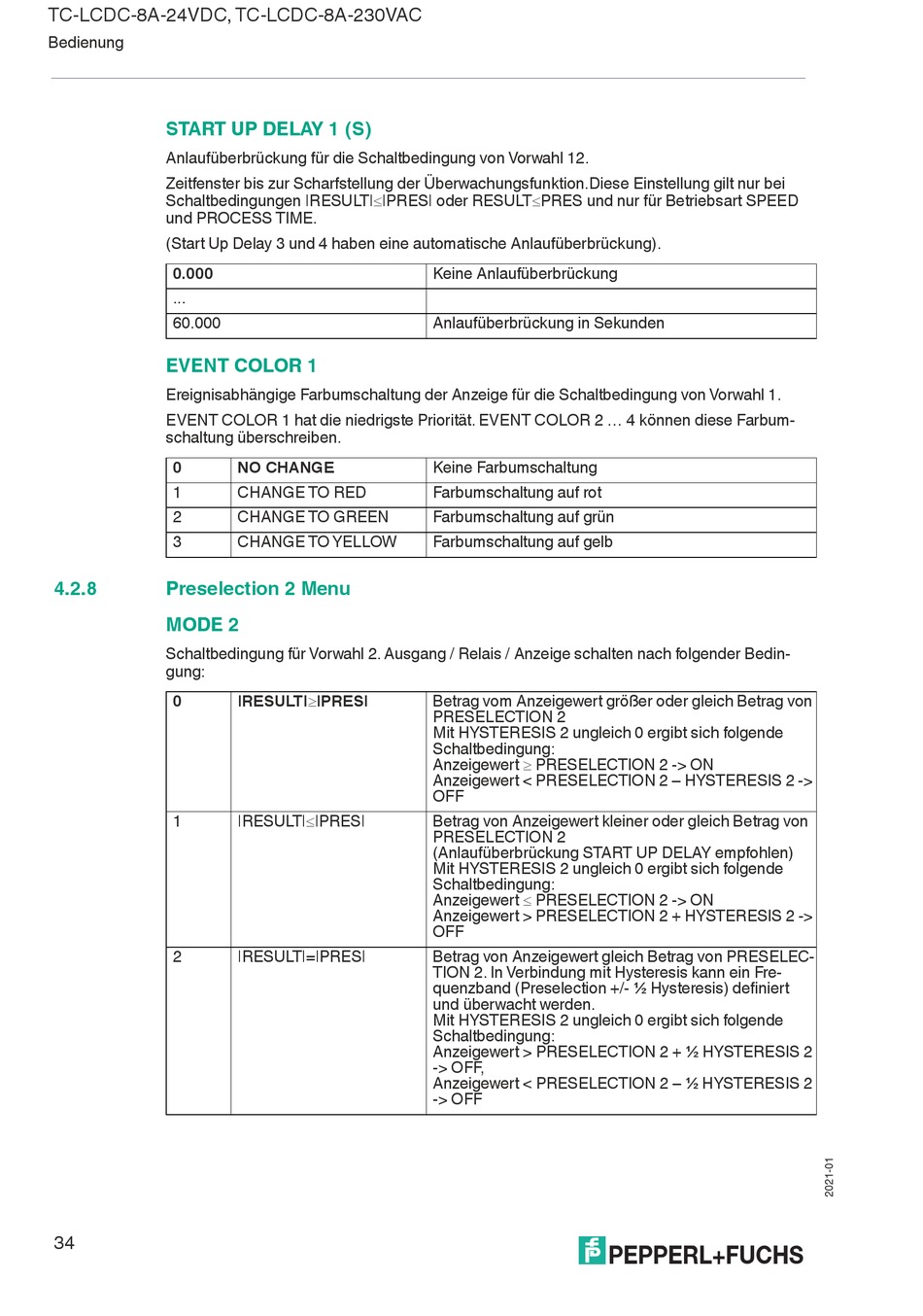

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
START UP DELAY 1 (S)
Anlaufüberbrückung für die Schaltbedingung von Vorwahl 12.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.Diese Einstellung gilt nur bei
Schaltbedingungen |RESULT||PRES| oder RESULTPRES und nur für Betriebsart SPEED
und PROCESS TIME.
(Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung).
0.000
...
60.000
EVENT COLOR 1
Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 1.
EVENT COLOR 1 hat die niedrigste Priorität. EVENT COLOR 2 ... 4 können diese Farbum-
schaltung überschreiben.
0
1
2
3
4.2.8

Preselection 2 Menu

MODE 2
Schaltbedingung für Vorwahl 2. Ausgang / Relais / Anzeige schalten nach folgender Bedin-
gung:
0
1
2
34
NO CHANGE
CHANGE TO RED
CHANGE TO GREEN
CHANGE TO YELLOW
|RESULT||PRES|
|RESULT||PRES|
|RESULT|=|PRES|
Keine Anlaufüberbrückung
Anlaufüberbrückung in Sekunden
Keine Farbumschaltung
Farbumschaltung auf rot
Farbumschaltung auf grün
Farbumschaltung auf gelb
Betrag vom Anzeigewert größer oder gleich Betrag von
PRESELECTION 2
Mit HYSTERESIS 2 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 2 -> ON
Anzeigewert < PRESELECTION 2 – HYSTERESIS 2 ->
OFF
Betrag von Anzeigewert kleiner oder gleich Betrag von
PRESELECTION 2
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 2 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 2 -> ON
Anzeigewert > PRESELECTION 2 + HYSTERESIS 2 ->
OFF
Betrag von Anzeigewert gleich Betrag von PRESELEC-
TION 2. In Verbindung mit Hysteresis kann ein Fre-
quenzband (Preselection +/- ½ Hysteresis) definiert
und überwacht werden.
Mit HYSTERESIS 2 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 2 + ½ HYSTERESIS 2
-> OFF,
Anzeigewert < PRESELECTION 2 – ½ HYSTERESIS 2
-> OFF
