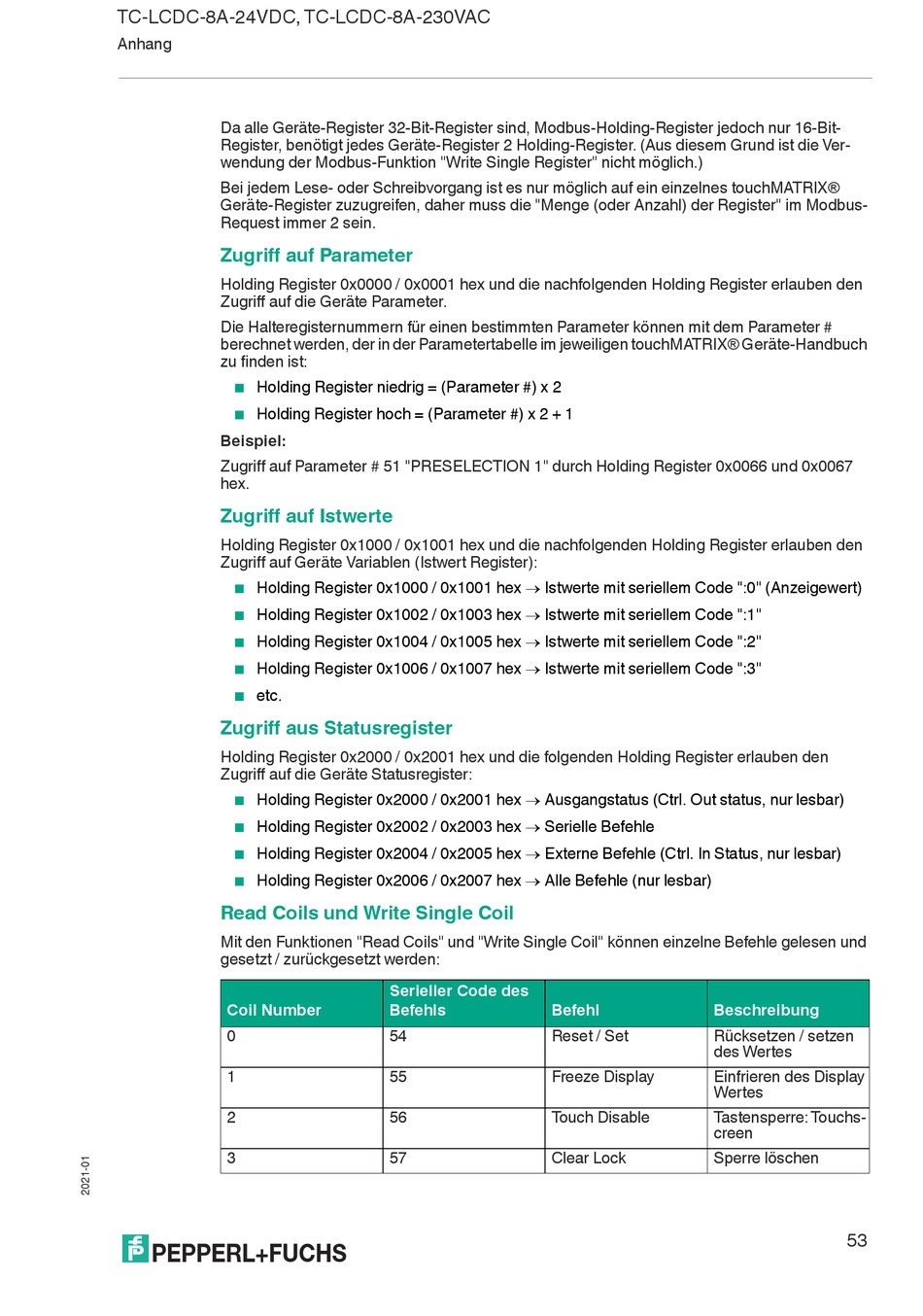

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Anhang
Da alle Geräte-Register 32-Bit-Register sind, Modbus-Holding-Register jedoch nur 16-Bit-
Register, benötigt jedes Geräte-Register 2 Holding-Register. (Aus diesem Grund ist die Ver-
wendung der Modbus-Funktion "Write Single Register" nicht möglich.)
Bei jedem Lese- oder Schreibvorgang ist es nur möglich auf ein einzelnes touchMATRIX®
Geräte-Register zuzugreifen, daher muss die "Menge (oder Anzahl) der Register" im Modbus-
Request immer 2 sein.
Zugriff auf Parameter
Holding Register 0x0000 / 0x0001 hex und die nachfolgenden Holding Register erlauben den
Zugriff auf die Geräte Parameter.
Die Halteregisternummern für einen bestimmten Parameter können mit dem Parameter #
berechnet werden, der in der Parametertabelle im jeweiligen touchMATRIX® Geräte-Handbuch
zu finden ist:
Holding Register niedrig = (Parameter #) x 2
■
Holding Register hoch = (Parameter #) x 2 + 1
■
Beispiel:
Zugriff auf Parameter # 51 "PRESELECTION 1" durch Holding Register 0x0066 und 0x0067
hex.
Zugriff auf Istwerte
Holding Register 0x1000 / 0x1001 hex und die nachfolgenden Holding Register erlauben den
Zugriff auf Geräte Variablen (Istwert Register):
Holding Register 0x1000 / 0x1001 hex Istwerte mit seriellem Code ":0" (Anzeigewert)
■
Holding Register 0x1002 / 0x1003 hex Istwerte mit seriellem Code ":1"
■
Holding Register 0x1004 / 0x1005 hex Istwerte mit seriellem Code ":2"
■
Holding Register 0x1006 / 0x1007 hex Istwerte mit seriellem Code ":3"
■
etc.
■
Zugriff aus Statusregister
Holding Register 0x2000 / 0x2001 hex und die folgenden Holding Register erlauben den
Zugriff auf die Geräte Statusregister:
Holding Register 0x2000 / 0x2001 hex Ausgangstatus (Ctrl. Out status, nur lesbar)
■
Holding Register 0x2002 / 0x2003 hex Serielle Befehle
■
Holding Register 0x2004 / 0x2005 hex Externe Befehle (Ctrl. In Status, nur lesbar)
■
Holding Register 0x2006 / 0x2007 hex Alle Befehle (nur lesbar)
■
Read Coils und Write Single Coil
Mit den Funktionen "Read Coils" und "Write Single Coil" können einzelne Befehle gelesen und
gesetzt / zurückgesetzt werden:
Coil Number
0
1
2
3
Serieller Code des
Befehls
Befehl
54
Reset / Set
55
Freeze Display
56
Touch Disable
57
Clear Lock
Beschreibung
Rücksetzen / setzen
des Wertes
Einfrieren des Display
Wertes
Tastensperre: Touchs-
creen
Sperre löschen
53
