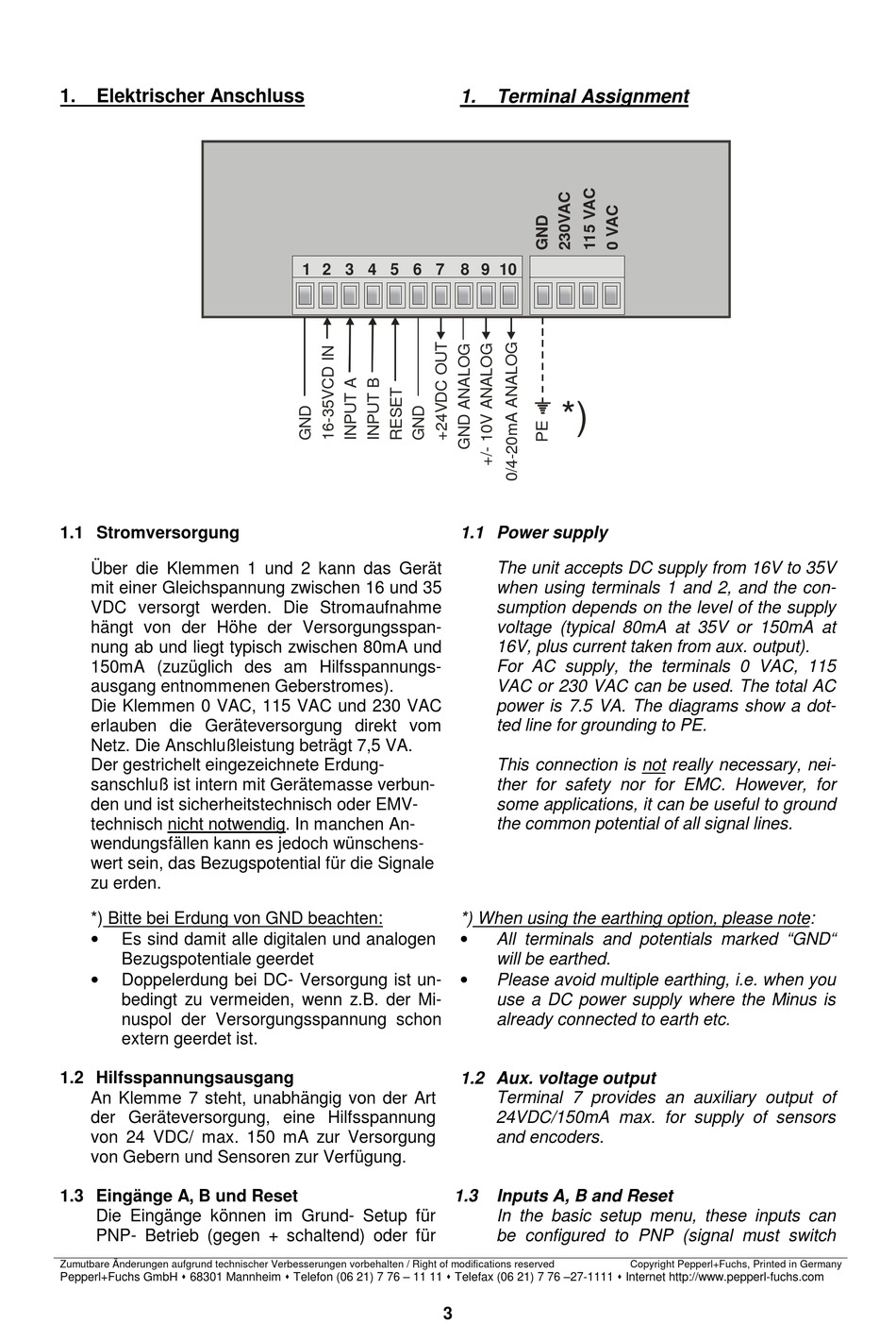

1.
Elektrischer Anschluss
1.1 Stromversorgung
Über die Klemmen 1 und 2 kann das Gerät
mit einer Gleichspannung zwischen 16 und 35
VDC versorgt werden. Die Stromaufnahme
hängt von der Höhe der Versorgungsspan-
nung ab und liegt typisch zwischen 80mA und
150mA (zuzüglich des am Hilfsspannungs-
ausgang entnommenen Geberstromes).
Die Klemmen 0 VAC, 115 VAC und 230 VAC
erlauben die Geräteversorgung direkt vom
Netz. Die Anschlußleistung beträgt 7,5 VA.
Der gestrichelt eingezeichnete Erdung-
sanschluß ist intern mit Gerätemasse verbun-
den und ist sicherheitstechnisch oder EMV-
technisch nicht notwendig. In manchen An-
wendungsfällen kann es jedoch wünschens-
wert sein, das Bezugspotential für die Signale
zu erden.
*) Bitte bei Erdung von GND beachten:
•
Es sind damit alle digitalen und analogen
Bezugspotentiale geerdet
•
Doppelerdung bei DC- Versorgung ist un-
bedingt zu vermeiden, wenn z.B. der Mi-
nuspol der Versorgungsspannung schon
extern geerdet ist.
1.2 Hilfsspannungsausgang
An Klemme 7 steht, unabhängig von der Art
der Geräteversorgung, eine Hilfsspannung
von 24 VDC/ max. 150 mA zur Versorgung
von Gebern und Sensoren zur Verfügung.
1.3 Eingänge A, B und Reset
Die Eingänge können im Grund- Setup für
PNP- Betrieb (gegen + schaltend) oder für
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten / Right of modifications reserved
Pepperl+Fuchs GmbH ! 68301 Mannheim ! Telefon (06 21) 7 76 – 11 11 ! Telefax (06 21) 7 76 –27-1111 ! Internet http://www.pepperl-fuchs.com
1.
1 2 3 4 5 6 7 8 9 10
1.1 Power supply
*) When using the earthing option, please note:
•
•
1.2 Aux. voltage output
1.3
3
Terminal Assignment
*)
The unit accepts DC supply from 16V to 35V
when using terminals 1 and 2, and the con-
sumption depends on the level of the supply
voltage (typical 80mA at 35V or 150mA at
16V, plus current taken from aux. output).
For AC supply, the terminals 0 VAC, 115
VAC or 230 VAC can be used. The total AC
power is 7.5 VA. The diagrams show a dot-
ted line for grounding to PE.
This connection is not really necessary, nei-
ther for safety nor for EMC. However, for
some applications, it can be useful to ground
the common potential of all signal lines.
All terminals and potentials marked "GND"
will be earthed.
Please avoid multiple earthing, i.e. when you
use a DC power supply where the Minus is
already connected to earth etc.
Terminal 7 provides an auxiliary output of
24VDC/150mA max. for supply of sensors
and encoders.
Inputs A, B and Reset
In the basic setup menu, these inputs can
be configured to PNP (signal must switch
Copyright Pepperl+Fuchs, Printed in Germany
