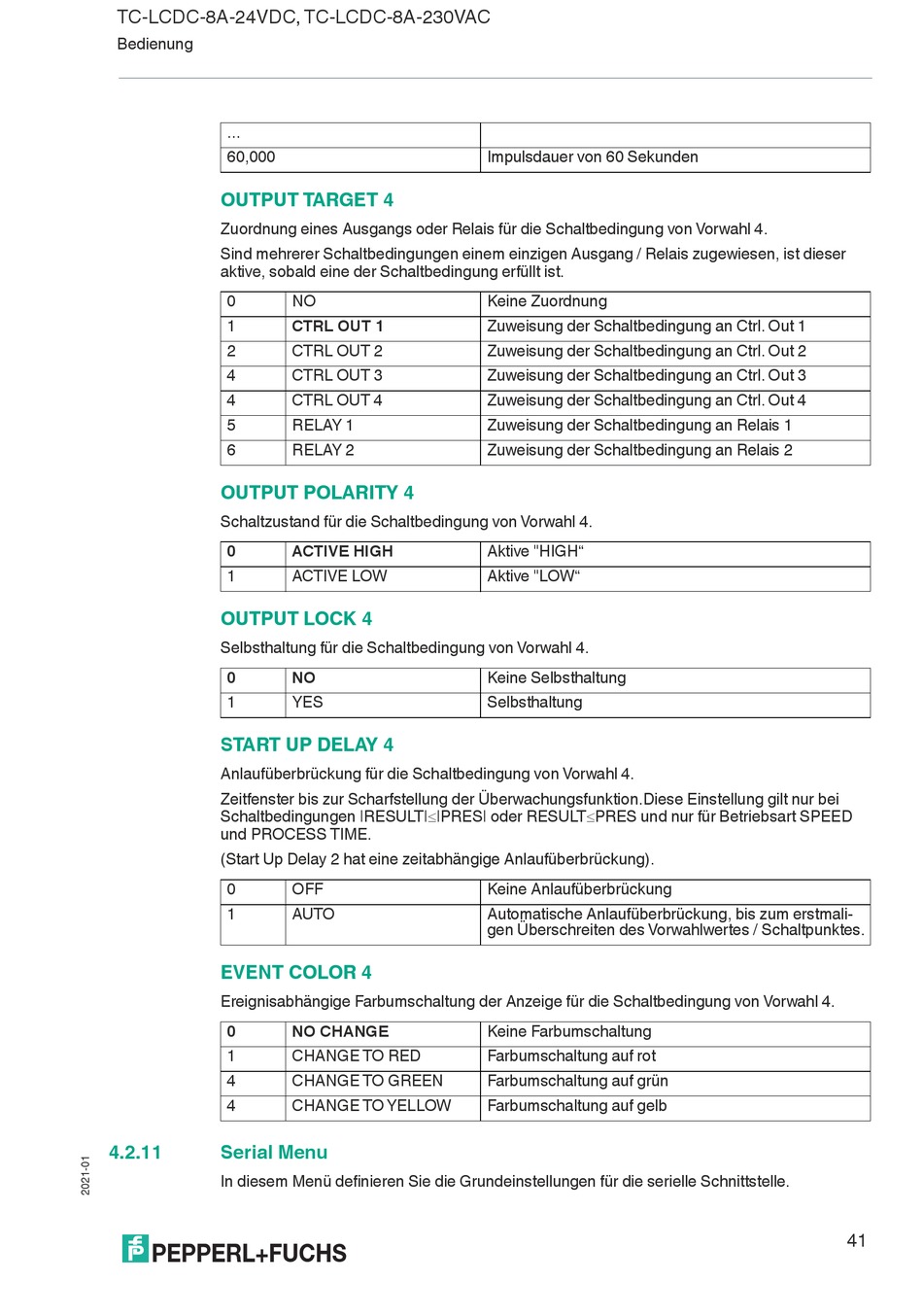

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
...
60,000
OUTPUT TARGET 4
Zuordnung eines Ausgangs oder Relais für die Schaltbedingung von Vorwahl 4.
Sind mehrerer Schaltbedingungen einem einzigen Ausgang / Relais zugewiesen, ist dieser
aktive, sobald eine der Schaltbedingung erfüllt ist.
0
1
2
4
4
5
6
OUTPUT POLARITY 4
Schaltzustand für die Schaltbedingung von Vorwahl 4.
0
1
OUTPUT LOCK 4
Selbsthaltung für die Schaltbedingung von Vorwahl 4.
0
1
START UP DELAY 4
Anlaufüberbrückung für die Schaltbedingung von Vorwahl 4.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.Diese Einstellung gilt nur bei
Schaltbedingungen |RESULT||PRES| oder RESULTPRES und nur für Betriebsart SPEED
und PROCESS TIME.
(Start Up Delay 2 hat eine zeitabhängige Anlaufüberbrückung).
0
1
EVENT COLOR 4
Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 4.
0
1
4
4
4.2.11
Serial Menu
In diesem Menü definieren Sie die Grundeinstellungen für die serielle Schnittstelle.
NO
CTRL OUT 1
CTRL OUT 2
CTRL OUT 3
CTRL OUT 4
RELAY 1
RELAY 2
ACTIVE HIGH
ACTIVE LOW
NO
YES
OFF
AUTO
NO CHANGE
CHANGE TO RED
CHANGE TO GREEN
CHANGE TO YELLOW
Impulsdauer von 60 Sekunden
Keine Zuordnung
Zuweisung der Schaltbedingung an Ctrl. Out 1
Zuweisung der Schaltbedingung an Ctrl. Out 2
Zuweisung der Schaltbedingung an Ctrl. Out 3
Zuweisung der Schaltbedingung an Ctrl. Out 4
Zuweisung der Schaltbedingung an Relais 1
Zuweisung der Schaltbedingung an Relais 2
Aktive "HIGH"
Aktive "LOW"
Keine Selbsthaltung
Selbsthaltung
Keine Anlaufüberbrückung
Automatische Anlaufüberbrückung, bis zum erstmali-
gen Überschreiten des Vorwahlwertes / Schaltpunktes.
Keine Farbumschaltung
Farbumschaltung auf rot
Farbumschaltung auf grün
Farbumschaltung auf gelb
41
