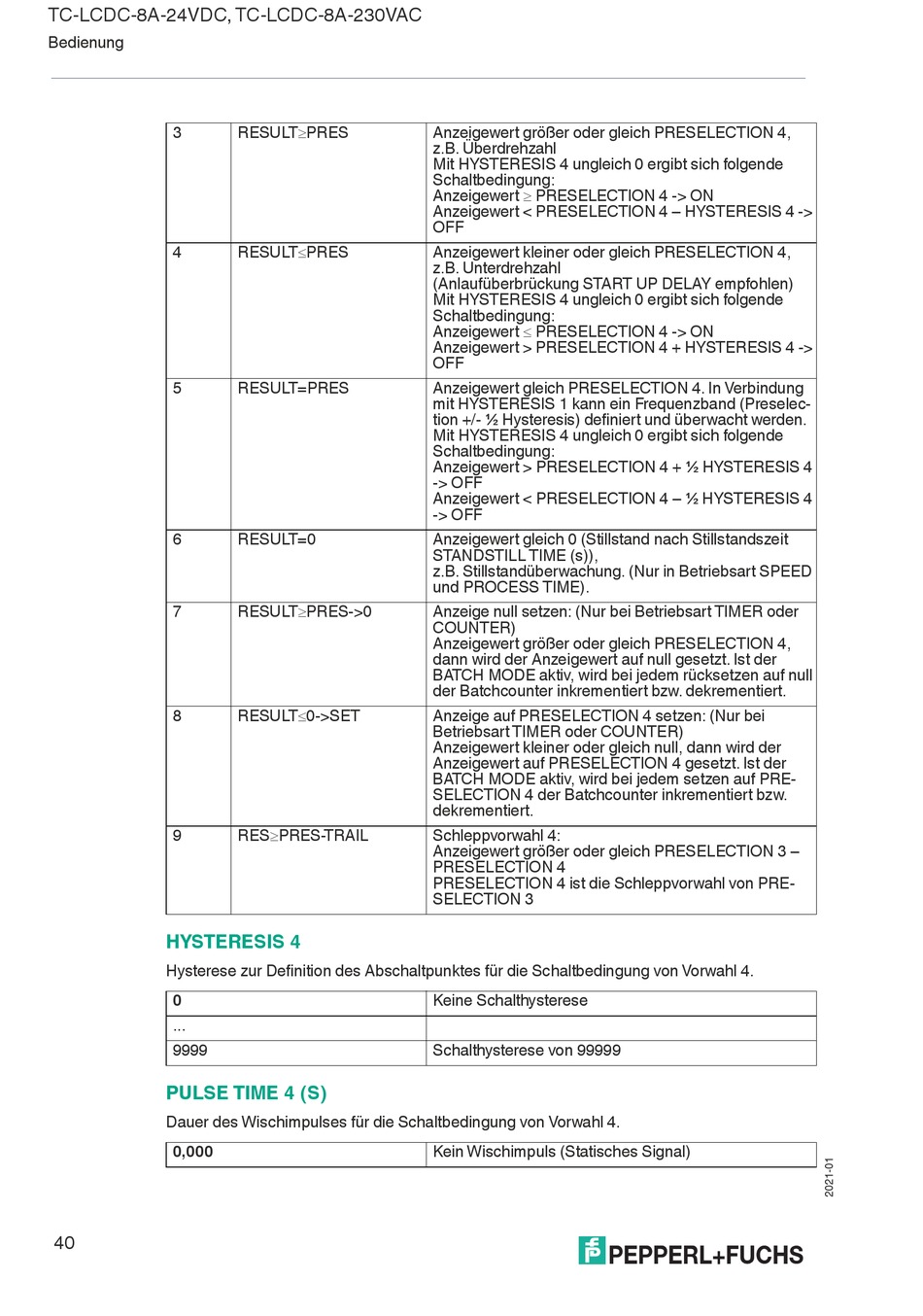

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
3
4
5
6
7
8
9
HYSTERESIS 4
Hysterese zur Definition des Abschaltpunktes für die Schaltbedingung von Vorwahl 4.
0
...
9999
PULSE TIME 4 (S)
Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 4.
0,000
40
RESULTPRES
RESULTPRES
RESULT=PRES
RESULT=0
RESULTPRES->0
RESULT0->SET
RESPRES-TRAIL
Anzeigewert größer oder gleich PRESELECTION 4,
z.B. Überdrehzahl
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 4 -> ON
Anzeigewert < PRESELECTION 4 – HYSTERESIS 4 ->
OFF
Anzeigewert kleiner oder gleich PRESELECTION 4,
z.B. Unterdrehzahl
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 4 -> ON
Anzeigewert > PRESELECTION 4 + HYSTERESIS 4 ->
OFF
Anzeigewert gleich PRESELECTION 4. In Verbindung
mit HYSTERESIS 1 kann ein Frequenzband (Preselec-
tion +/- ½ Hysteresis) definiert und überwacht werden.
Mit HYSTERESIS 4 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 4 + ½ HYSTERESIS 4
-> OFF
Anzeigewert < PRESELECTION 4 – ½ HYSTERESIS 4
-> OFF
Anzeigewert gleich 0 (Stillstand nach Stillstandszeit
STANDSTILL TIME (s)),
z.B. Stillstandüberwachung. (Nur in Betriebsart SPEED
und PROCESS TIME).
Anzeige null setzen: (Nur bei Betriebsart TIMER oder
COUNTER)
Anzeigewert größer oder gleich PRESELECTION 4,
dann wird der Anzeigewert auf null gesetzt. Ist der
BATCH MODE aktiv, wird bei jedem rücksetzen auf null
der Batchcounter inkrementiert bzw. dekrementiert.
Anzeige auf PRESELECTION 4 setzen: (Nur bei
Betriebsart TIMER oder COUNTER)
Anzeigewert kleiner oder gleich null, dann wird der
Anzeigewert auf PRESELECTION 4 gesetzt. Ist der
BATCH MODE aktiv, wird bei jedem setzen auf PRE-
SELECTION 4 der Batchcounter inkrementiert bzw.
dekrementiert.
Schleppvorwahl 4:
Anzeigewert größer oder gleich PRESELECTION 3 –
PRESELECTION 4
PRESELECTION 4 ist die Schleppvorwahl von PRE-
SELECTION 3
Keine Schalthysterese
Schalthysterese von 99999
Kein Wischimpuls (Statisches Signal)
