TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
4.2.9

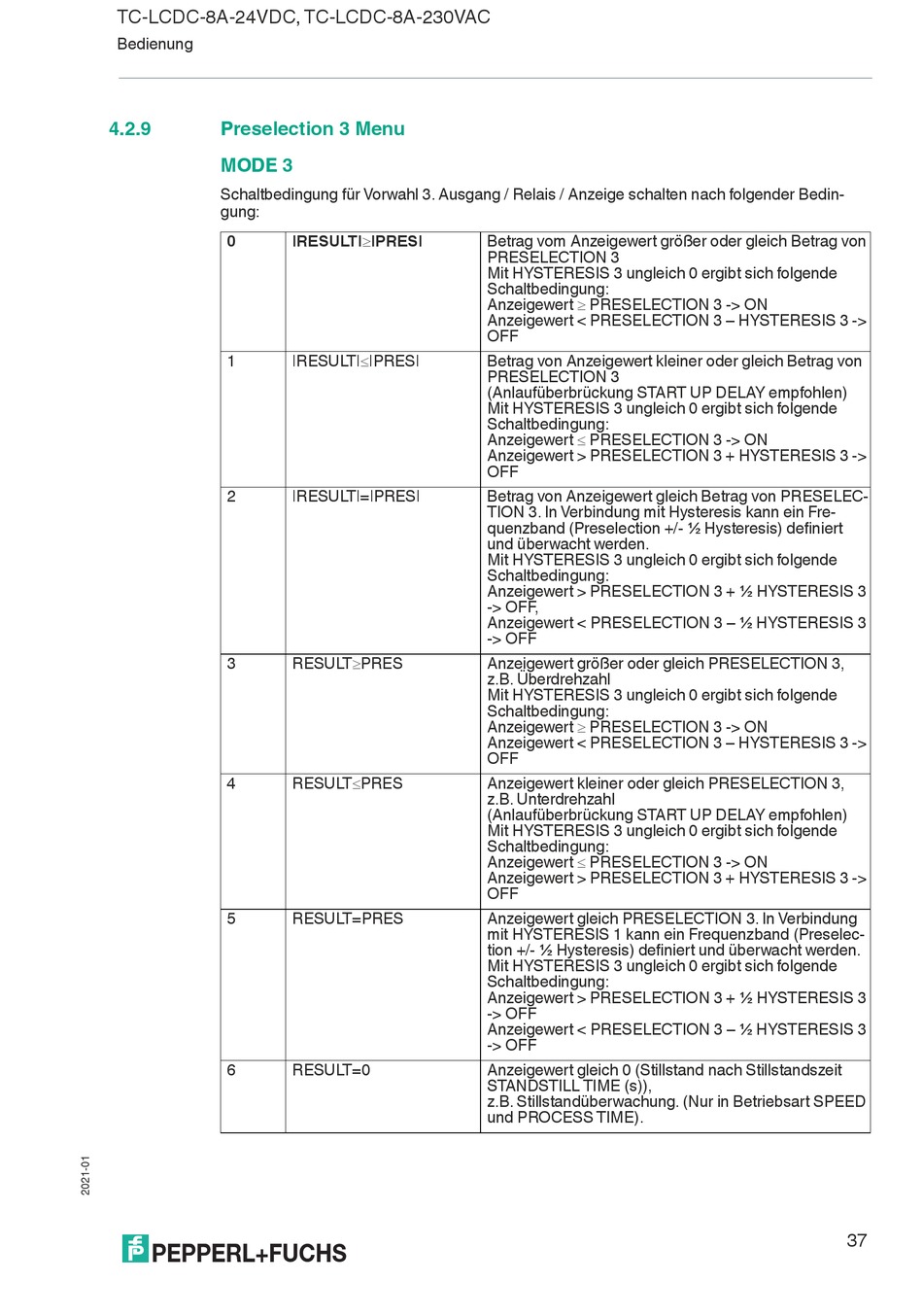

Preselection 3 Menu

MODE 3
Schaltbedingung für Vorwahl 3. Ausgang / Relais / Anzeige schalten nach folgender Bedin-
gung:
0
1
2
3
4
5
6
|RESULT||PRES|
|RESULT||PRES|
|RESULT|=|PRES|
RESULTPRES
RESULTPRES
RESULT=PRES
RESULT=0
Betrag vom Anzeigewert größer oder gleich Betrag von
PRESELECTION 3
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 3 -> ON
Anzeigewert < PRESELECTION 3 – HYSTERESIS 3 ->
OFF
Betrag von Anzeigewert kleiner oder gleich Betrag von
PRESELECTION 3
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 3 -> ON
Anzeigewert > PRESELECTION 3 + HYSTERESIS 3 ->
OFF
Betrag von Anzeigewert gleich Betrag von PRESELEC-
TION 3. In Verbindung mit Hysteresis kann ein Fre-
quenzband (Preselection +/- ½ Hysteresis) definiert
und überwacht werden.
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 3 + ½ HYSTERESIS 3
-> OFF,
Anzeigewert < PRESELECTION 3 – ½ HYSTERESIS 3
-> OFF
Anzeigewert größer oder gleich PRESELECTION 3,
z.B. Überdrehzahl
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 3 -> ON
Anzeigewert < PRESELECTION 3 – HYSTERESIS 3 ->
OFF
Anzeigewert kleiner oder gleich PRESELECTION 3,
z.B. Unterdrehzahl
(Anlaufüberbrückung START UP DELAY empfohlen)
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert  PRESELECTION 3 -> ON
Anzeigewert > PRESELECTION 3 + HYSTERESIS 3 ->
OFF
Anzeigewert gleich PRESELECTION 3. In Verbindung
mit HYSTERESIS 1 kann ein Frequenzband (Preselec-
tion +/- ½ Hysteresis) definiert und überwacht werden.
Mit HYSTERESIS 3 ungleich 0 ergibt sich folgende
Schaltbedingung:
Anzeigewert > PRESELECTION 3 + ½ HYSTERESIS 3
-> OFF
Anzeigewert < PRESELECTION 3 – ½ HYSTERESIS 3
-> OFF
Anzeigewert gleich 0 (Stillstand nach Stillstandszeit
STANDSTILL TIME (s)),
z.B. Stillstandüberwachung. (Nur in Betriebsart SPEED
und PROCESS TIME).
37
