TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Installation
Serielle Schnittstelle
An Klemme 16, 17 und 18 steht eine Serielle Schnittstelle (RS232) zur Verfügung. Diese
Schnittstelle ist im SERIAL MENU konfigurierbar.
Die RS232-Schnittstelle kann wie folgt verwendet werden:
Zur Parametrierung des Gerätes bei Inbetriebnahme
■
Zum Ändern von Parametern während des Betriebes
■
Zum Auslesen von Istwerten über SPS oder PC
■
Das untenstehende Bild zeigt den Anschluss an einen PC mit Standard-Stecker (D-SUB 9-
pol.):

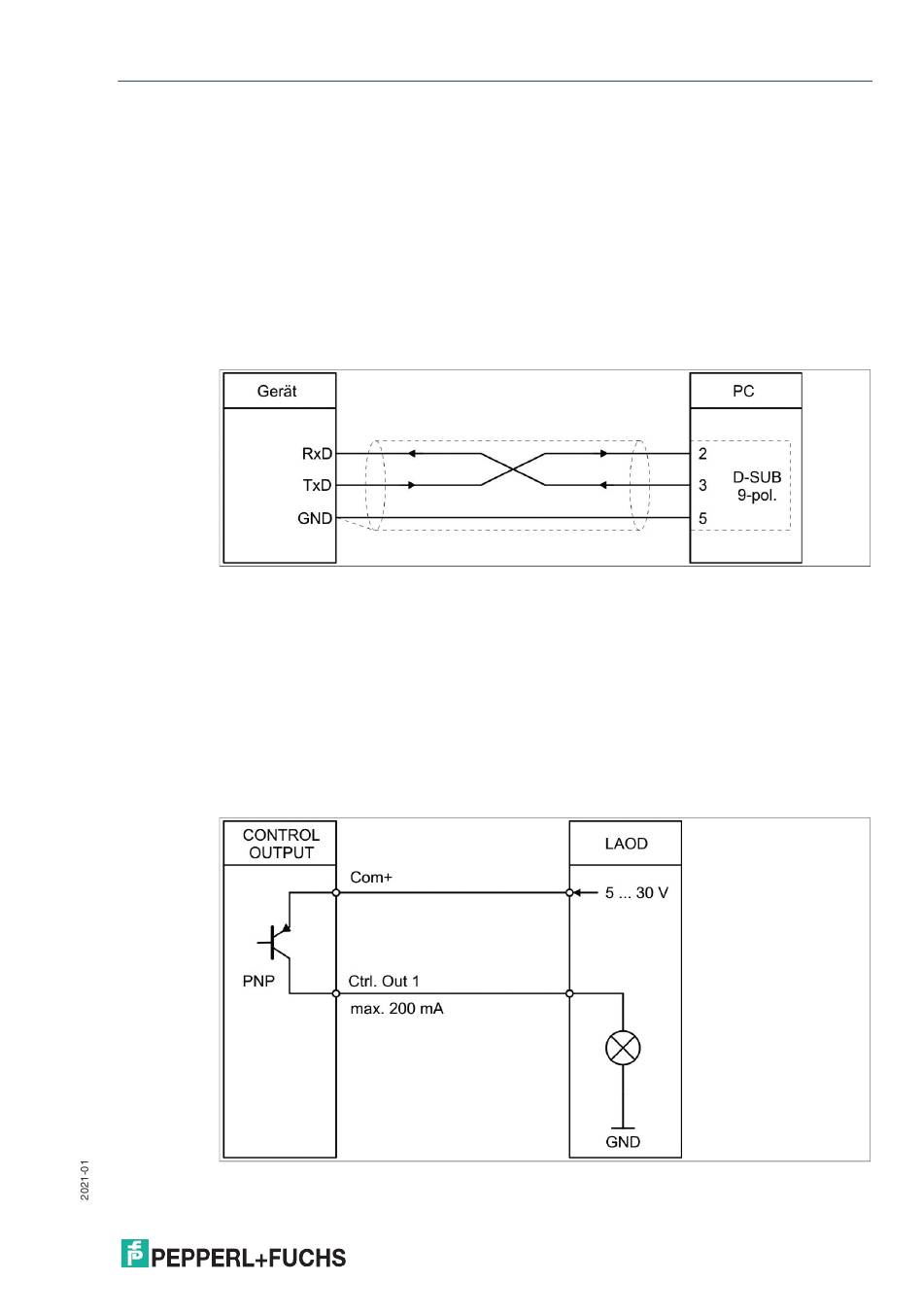

Anschluss der RS232-Schnittstelle
Abbildung 3.7
Control-Ausgänge
An Klemme 20, 21, 22 und 23 stehen vier Control-Ausgänge zur Verfügung. Die Schaltbedin-
gungen können im PRESELECTION MENU eingestellt werden. Die Ausgänge Ctrl. Out 1 – 4
sind schnelle, PNP-Ausgänge mit einem Schaltvermögen von 5 ... 30 Volt und 200 mA pro
Kanal. Der Schaltzustand wird im Display (Anzeige mit Einheit und Statuszeile) als C1 ... C4
dargestellt.
Die Schaltspannung wird durch die an der Klemme 19 (COM+) zugeführte Spannung
bestimmt.
Zum Schalten induktiver Lasten werden externe Dämpfungsmaßnahmen empfohlen.
Anschluss der Control-Ausgänge
Abbildung 3.8
