Beispiel

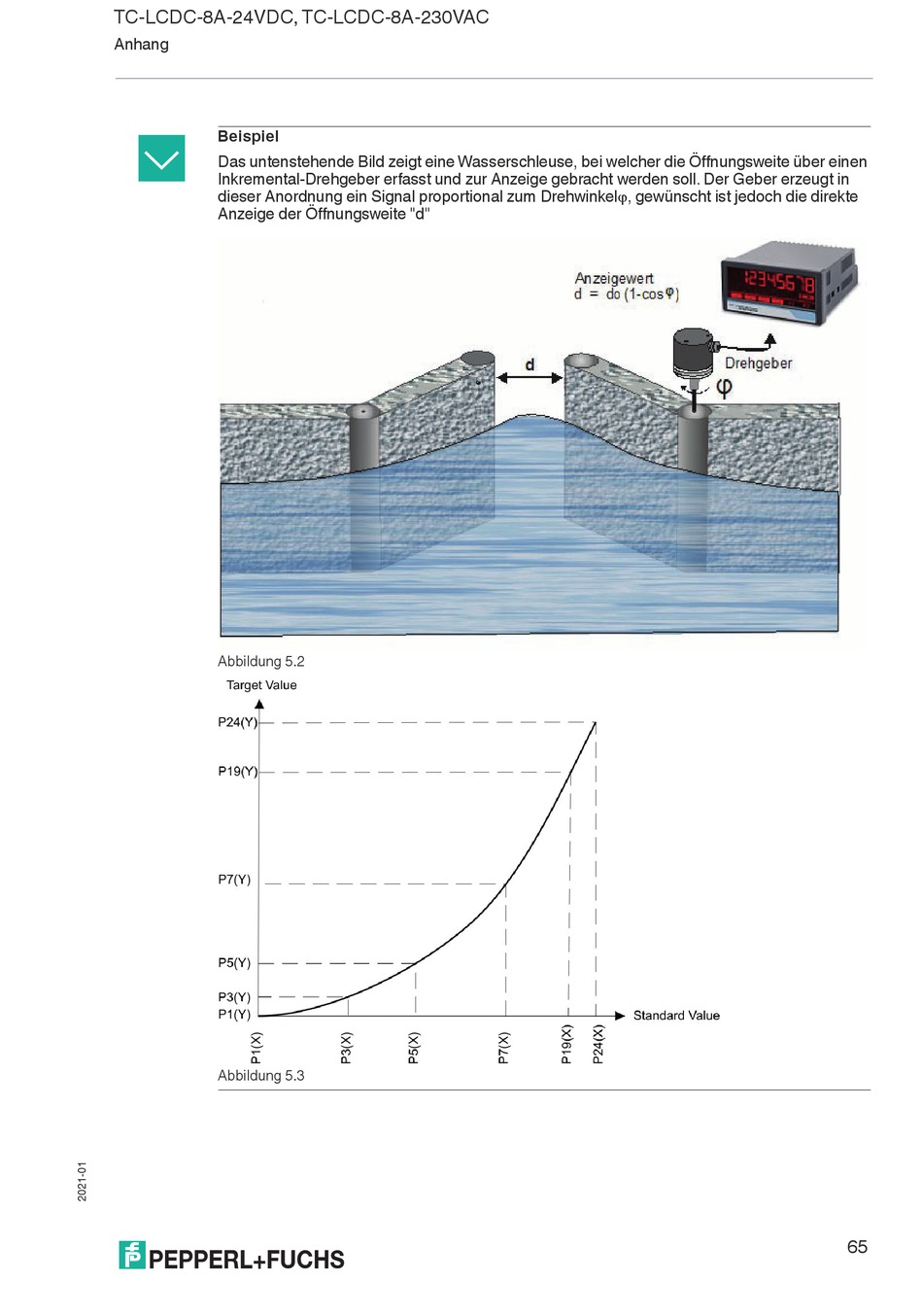

Das untenstehende Bild zeigt eine Wasserschleuse, bei welcher die Öffnungsweite über einen
Inkremental-Drehgeber erfasst und zur Anzeige gebracht werden soll. Der Geber erzeugt in
dieser Anordnung ein Signal proportional zum Drehwinkel, gewünscht ist jedoch die direkte
Anzeige der Öffnungsweite "d"
Abbildung 5.2
Abbildung 5.3
