TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Installation
3.2 Eingänge
Inkremental-Eingänge A, B
An Klemme 5 und 7 stehen Ihnen zwei Impuls-Eingänge für HTL Signale zur Verfügung. Die
Charakteristik (PNP, NPN, Namur oder Tri-State) der Inkremental-Eingänge können Sie im
GENERAL MENU einstellen.

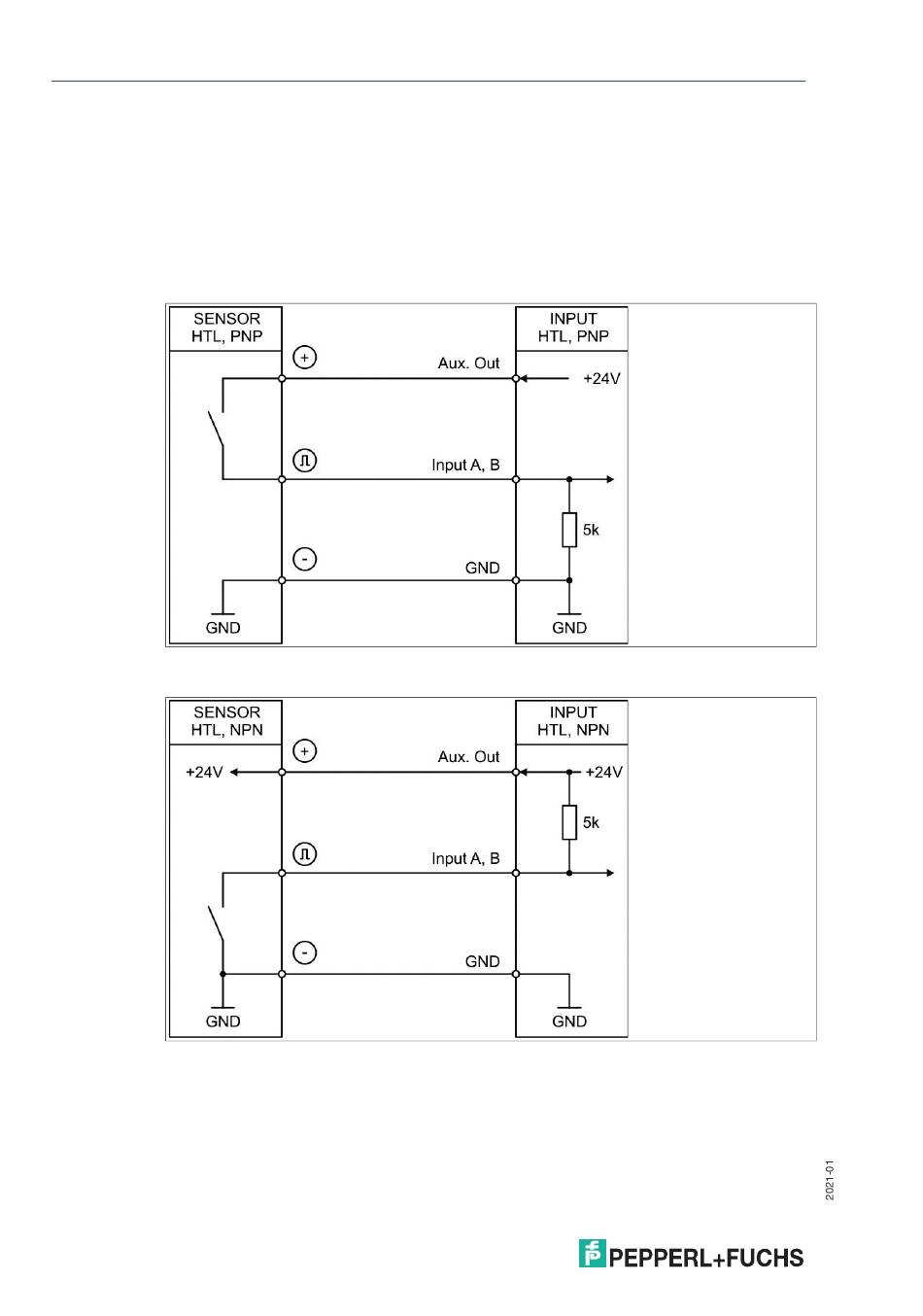

Anschluss der Inkremental-Eingänge:
PNP
Abbildung 3.2
NPN
Abbildung 3.3
10
