TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Anhang
Wir empfehlen Ihnen, an Stellen mit starker Kurvenkrümmung möglichst viele Punkte zu set-
zen, wohingegen an Stellen mit schwacher Krümmung nur wenige Punkte ausreichend sind.
Um eine Linearisierungskurve vorzugeben, müssen Sie den Parameter LINEARIZATION
MODE auf 1 QUADRANT oder auf 4 QUADRANT einstellen (siehe nachstehendes Schaubild).
Mit den Parametern P1(X) bis P24(X) können bis zu 24 X-Koordinaten vorgegeben werden.
Diese entsprechen den Anzeigewerten ohne Linearisierung.
Mit den Parametern P1(Y) bis P24(Y) werden die Werte eingetragen, welche die Anzeigean-
stelleder X-Werte annehmen soll.
Beispiel
Der Wert P5(X) wird durch den Wert P5(Y) ersetzt.
Sie müssen die X-Koordinaten mit kontinuierlich ansteigenden Werten belegen.
P1(X) ist der kleinste Wert, jeder folgende muss größer sein. Bei Messwerten größer des letz-
ten definierten X-Wertes wird konstant der dazugehörige Y-Wert angezeigt.

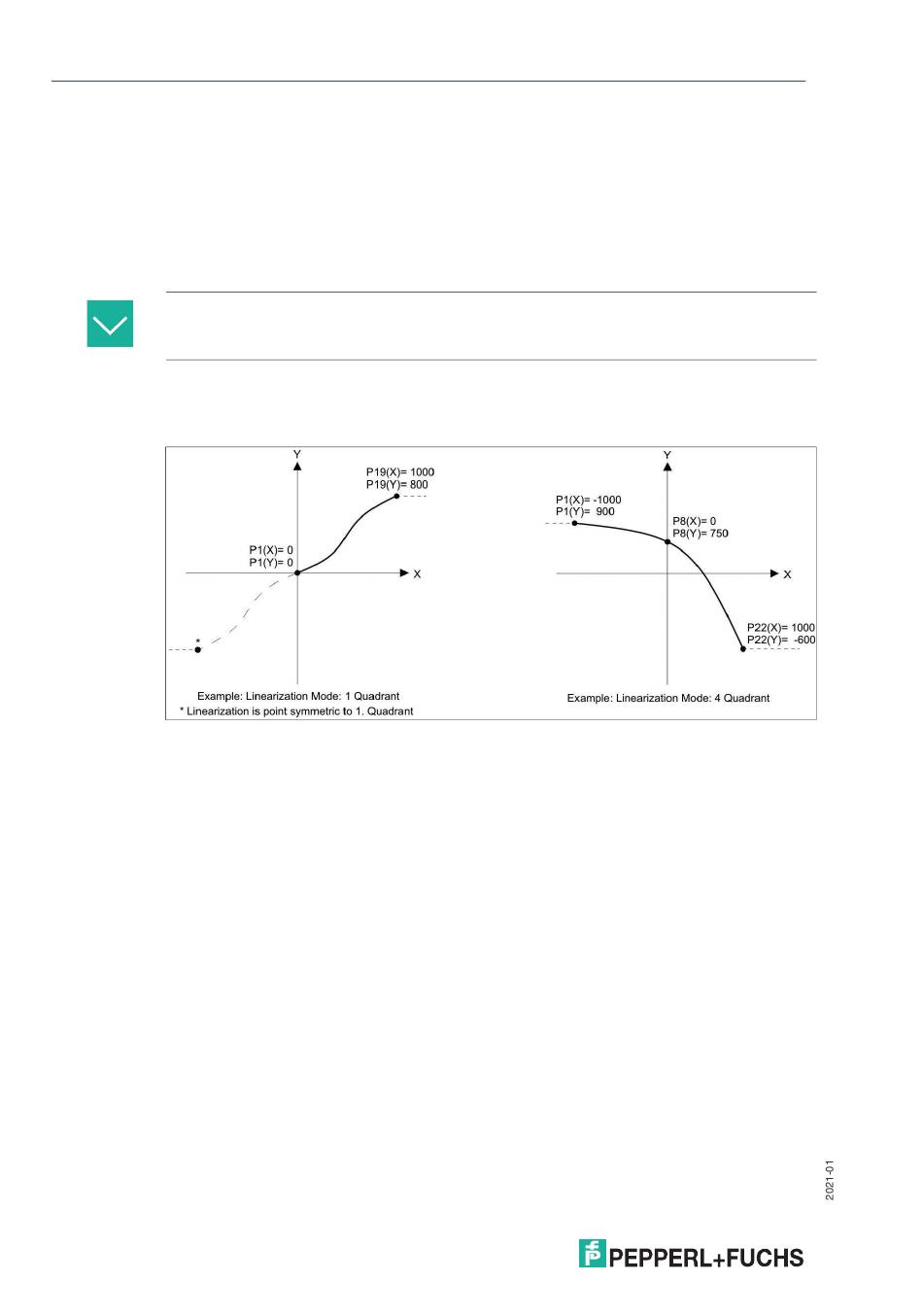

Abbildung 5.1
Mode: 1 Quadrant:
P1(X) muss auf 0 gestellt sein. Die Linearisierung wird nur im positiven Wertebereich definiert.
Bei negativen Messwerten wird die Kurve punktsymmetrisch gespiegelt.
Mode: 4 Quadrant:
P1(X) kann auch auf negative Werte gestellt werden. Bei Messwerten kleiner P1(X) wird kon-
stant der P1(Y) Wert angezeigt.
64
