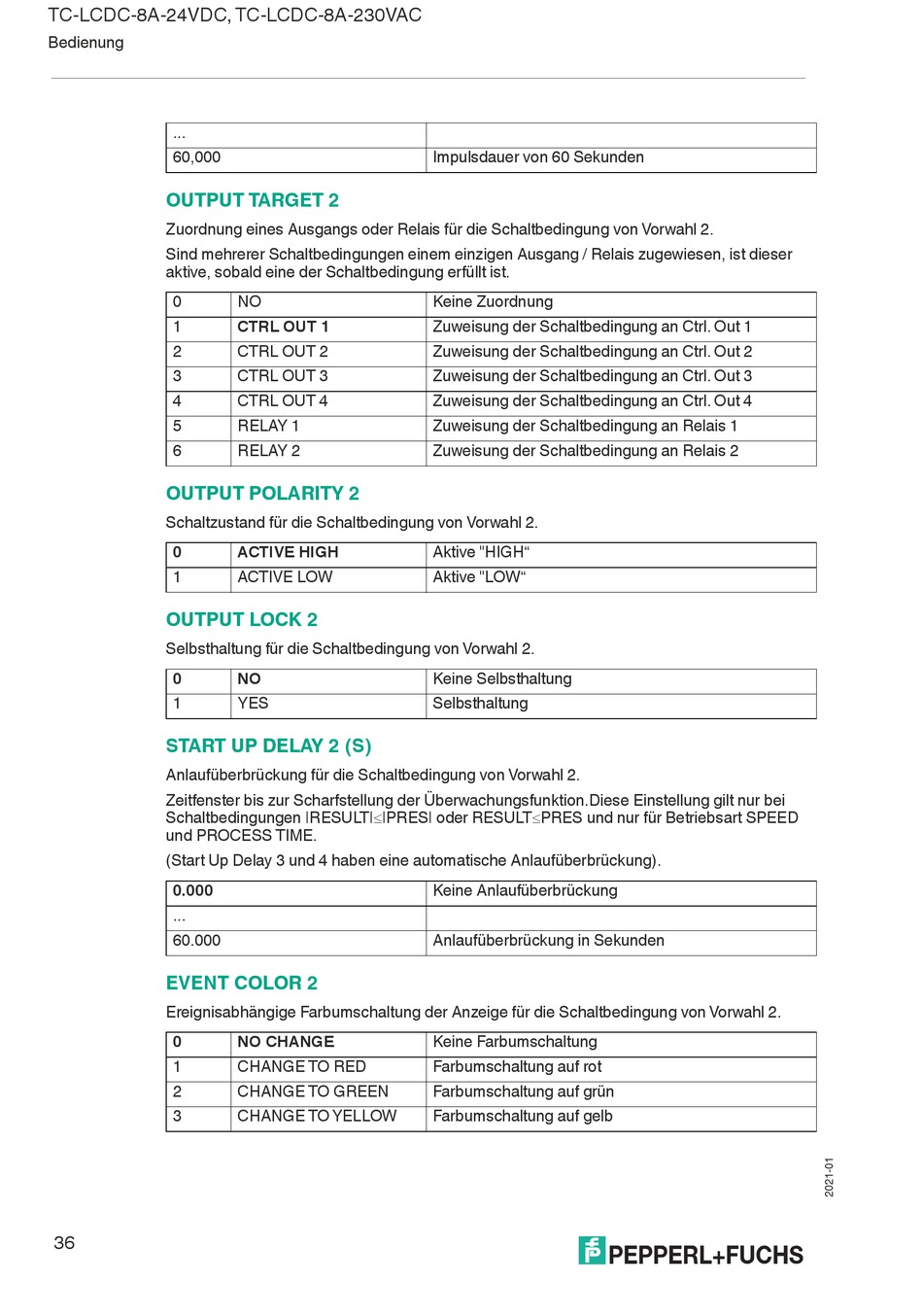

Pepperl+Fuchs TC-LCDC-8A-24VDC Handbuch Seite 36

TC-LCDC-8A-24VDC, TC-LCDC-8A-230VAC
Bedienung
...
60,000
OUTPUT TARGET 2
Zuordnung eines Ausgangs oder Relais für die Schaltbedingung von Vorwahl 2.
Sind mehrerer Schaltbedingungen einem einzigen Ausgang / Relais zugewiesen, ist dieser
aktive, sobald eine der Schaltbedingung erfüllt ist.
0
1
2
3
4
5
6
OUTPUT POLARITY 2
Schaltzustand für die Schaltbedingung von Vorwahl 2.
0
1
OUTPUT LOCK 2
Selbsthaltung für die Schaltbedingung von Vorwahl 2.
0
1
START UP DELAY 2 (S)
Anlaufüberbrückung für die Schaltbedingung von Vorwahl 2.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.Diese Einstellung gilt nur bei
Schaltbedingungen |RESULT||PRES| oder RESULTPRES und nur für Betriebsart SPEED
und PROCESS TIME.
(Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung).
0.000
...
60.000
EVENT COLOR 2
Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 2.
0
1
2
3
36
NO
CTRL OUT 1
CTRL OUT 2
CTRL OUT 3
CTRL OUT 4
RELAY 1
RELAY 2
ACTIVE HIGH
ACTIVE LOW
NO
YES
NO CHANGE
CHANGE TO RED
CHANGE TO GREEN
CHANGE TO YELLOW
Impulsdauer von 60 Sekunden
Keine Zuordnung
Zuweisung der Schaltbedingung an Ctrl. Out 1
Zuweisung der Schaltbedingung an Ctrl. Out 2
Zuweisung der Schaltbedingung an Ctrl. Out 3
Zuweisung der Schaltbedingung an Ctrl. Out 4
Zuweisung der Schaltbedingung an Relais 1
Zuweisung der Schaltbedingung an Relais 2
Aktive "HIGH"
Aktive "LOW"
Keine Selbsthaltung
Selbsthaltung
Keine Anlaufüberbrückung
Anlaufüberbrückung in Sekunden
Keine Farbumschaltung
Farbumschaltung auf rot
Farbumschaltung auf grün
Farbumschaltung auf gelb
