Bender ISOMETER isoNAV685-D Bedienungsanleitung
Isolationsüberwachungsgerät für it-wechselspannungssysteme mit galvanisch verbundenen gleichrichtern und umrichtern
Vorschau ausblenden
Andere Handbücher für ISOMETER isoNAV685-D:
- Kurzanleitung (8 Seiten) ,
- Handbuch (63 Seiten) ,
- Kurzanleitung (12 Seiten)
Verwandte Anleitungen für Bender ISOMETER isoNAV685-D
Inhaltszusammenfassung für Bender ISOMETER isoNAV685-D

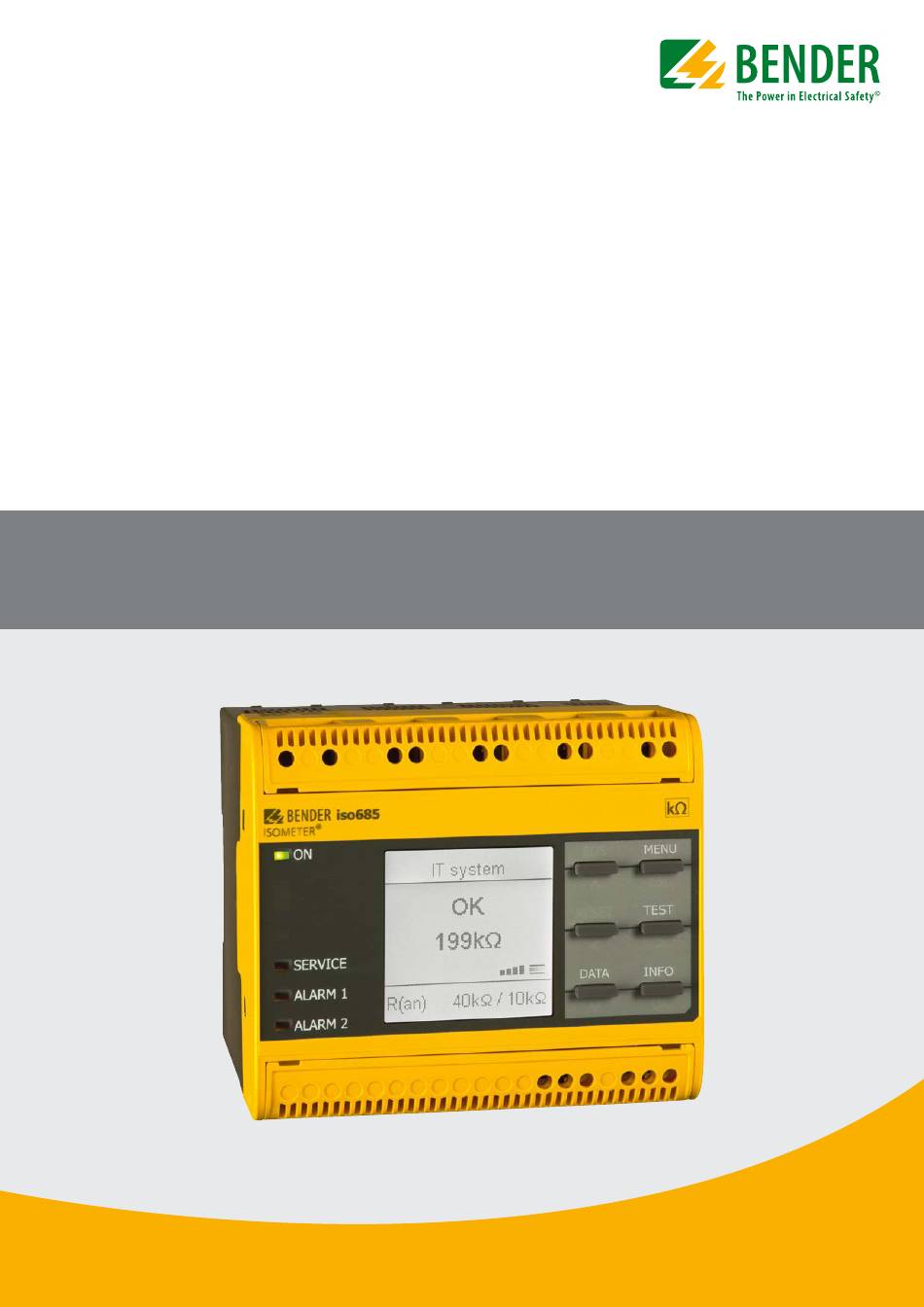

- Seite 1 ISOMETER® isoNAV685-D Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern und Umrichtern Mit Sicherheit Spannung isoNAV685-D_D00215_05_D_XXDE/03.2021...
- Seite 2 Aktualisierungszeit des Messwertes über Balkengrafiken angezeigt. Eine schlechte Signal- Ausgänge qualität (1-2 Balken) kann auf ein falsch gewähltes Messprofil hinweisen. • Ferneinstellungen über das Internet oder Intranet (Webserver/Option: COMTRAXX® Gateway) • Weltweite Ferndiagnose über das Internet (nur durch den Bender-Service) • BCOM, Modbus TCP und Webserver isoNAV685-D_D00215_05_D_XXDE/03.2021...
- Seite 3 Schnittstellen Normen • Kommunikationsprotokoll Modbus/TCP Das ISOMETER® wurde unter Beachtung folgender Norm entwickelt: • BCOM zur Kommunikation von Bender-Geräten über Ethernet • DIN EN 61557-8 (VDE 0413-8):2015-12 • Integrierter Webserver zum Auslesen der Messwerte und zur • IEC 61557-8:2014-12 Parametrierung •...
- Seite 4 ISOMETER® isoNAV685-D Anschlussschaltbild Anschluss an ein 3(N)AC-Netz Versorgungsspannung U (siehe Typenschild) über Schmelzsicherung 6 A Anschluss an das zu überwachende IT-System (L1/+, L2, L3/-) Getrennter Anschluss KE, E an PE (K1) Alarmrelais 1, verfügbare Wechslerkontakte (K2) Alarmrelais 2, verfügbare Wechslerkontakte Zuschaltbarer Widerstand R für RS-485 Busterminierung Ethernet-Schnittstelle A1/+...
- Seite 5 ISOMETER® isoNAV685-D Maßbild Maßangabe in mm 1 0 8 1 1 0 Digitale Schnittstelle X1 Digitale Schnittstelle Klemme Farbe Deactivate RS-485 Eingang 1 Device I1 I2 Eingang 2 high active active Eingang 3 RS-485 A I1 I2 I3 A B RS-485 B TEST RESET Q2 M+...
-
Seite 6: Technische Daten
ISOMETER® isoNAV685-D Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Messkreis Definitonen: Messspannung U ±50 V Messkreis (IC1) (L1/+, L2, L3/-) Messstrom I ≤ 403 μA Versorgungskreis (IC2) A1, A2 Innenwiderstand R ≥ 124 kΩ Ausgangskreis 1 (IC3) 11, 12, 14 Zulässige Fremdgleichspannung U ≤... - Seite 7 ISOMETER® isoNAV685-D Technische Daten (Fortsetzung) Schnittstellen Anschluss Anschlussart steckbare Schraub- oder Federklemme Feldbus: Schnittstelle/Protokoll Webserver/Modbus TCP/BCOM Schraubklemmen: Datenrate 10/100 Mbit/s, autodetect Nennstrom ≤10 A Max. Anzahl Modbus Anfragen <100/s Anzugsmoment 0,5…0,6 Nm (5…7 lb-in) Leitungslänge ≤100 m Leitergrößen AWG 24-12 Anschluss RJ45 Abisolierlänge...
- Seite 8 B91067901 Satz Federklemmen B91067902 Gehäuse Zubehör (Klemmenabdeckung, 2 Montageclips) B91067903 im Lieferumfang enthalten Passende Messinstrumente auf Anfrage! Bender GmbH & Co. KG Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • info@bender.de • www.bender.de BENDER Group...
