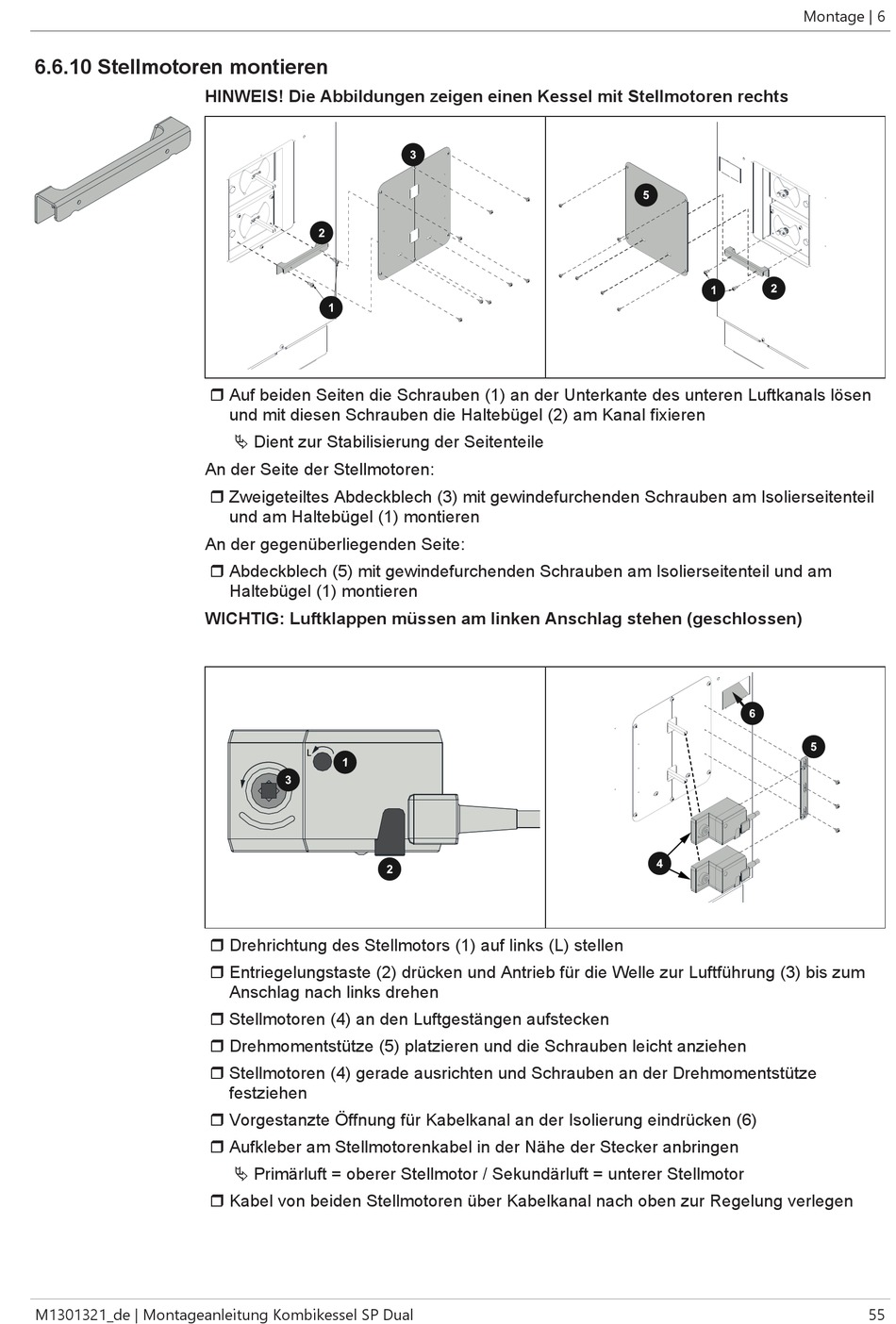

6.6.10 Stellmotoren montieren

M1301321_de | Montageanleitung Kombikessel SP Dual
HINWEIS! Die Abbildungen zeigen einen Kessel mit Stellmotoren rechts
r Auf beiden Seiten die Schrauben (1) an der Unterkante des unteren Luftkanals lösen
und mit diesen Schrauben die Haltebügel (2) am Kanal fixieren
Ä Dient zur Stabilisierung der Seitenteile
An der Seite der Stellmotoren:
r Zweigeteiltes Abdeckblech (3) mit gewindefurchenden Schrauben am Isolierseitenteil
und am Haltebügel (1) montieren
An der gegenüberliegenden Seite:
r Abdeckblech (5) mit gewindefurchenden Schrauben am Isolierseitenteil und am
Haltebügel (1) montieren
WICHTIG: Luftklappen müssen am linken Anschlag stehen (geschlossen)
L
r Drehrichtung des Stellmotors (1) auf links (L) stellen
r Entriegelungstaste (2) drücken und Antrieb für die Welle zur Luftführung (3) bis zum
Anschlag nach links drehen
r Stellmotoren (4) an den Luftgestängen aufstecken
r Drehmomentstütze (5) platzieren und die Schrauben leicht anziehen
r Stellmotoren (4) gerade ausrichten und Schrauben an der Drehmomentstütze
festziehen
r Vorgestanzte Öffnung für Kabelkanal an der Isolierung eindrücken (6)
r Aufkleber am Stellmotorenkabel in der Nähe der Stecker anbringen
Ä Primärluft = oberer Stellmotor / Sekundärluft = unterer Stellmotor
r Kabel von beiden Stellmotoren über Kabelkanal nach oben zur Regelung verlegen
