Montage
Kessel montieren
Transport im Heizraum
Montageanleitung SP Dual compact | M1820520A_de

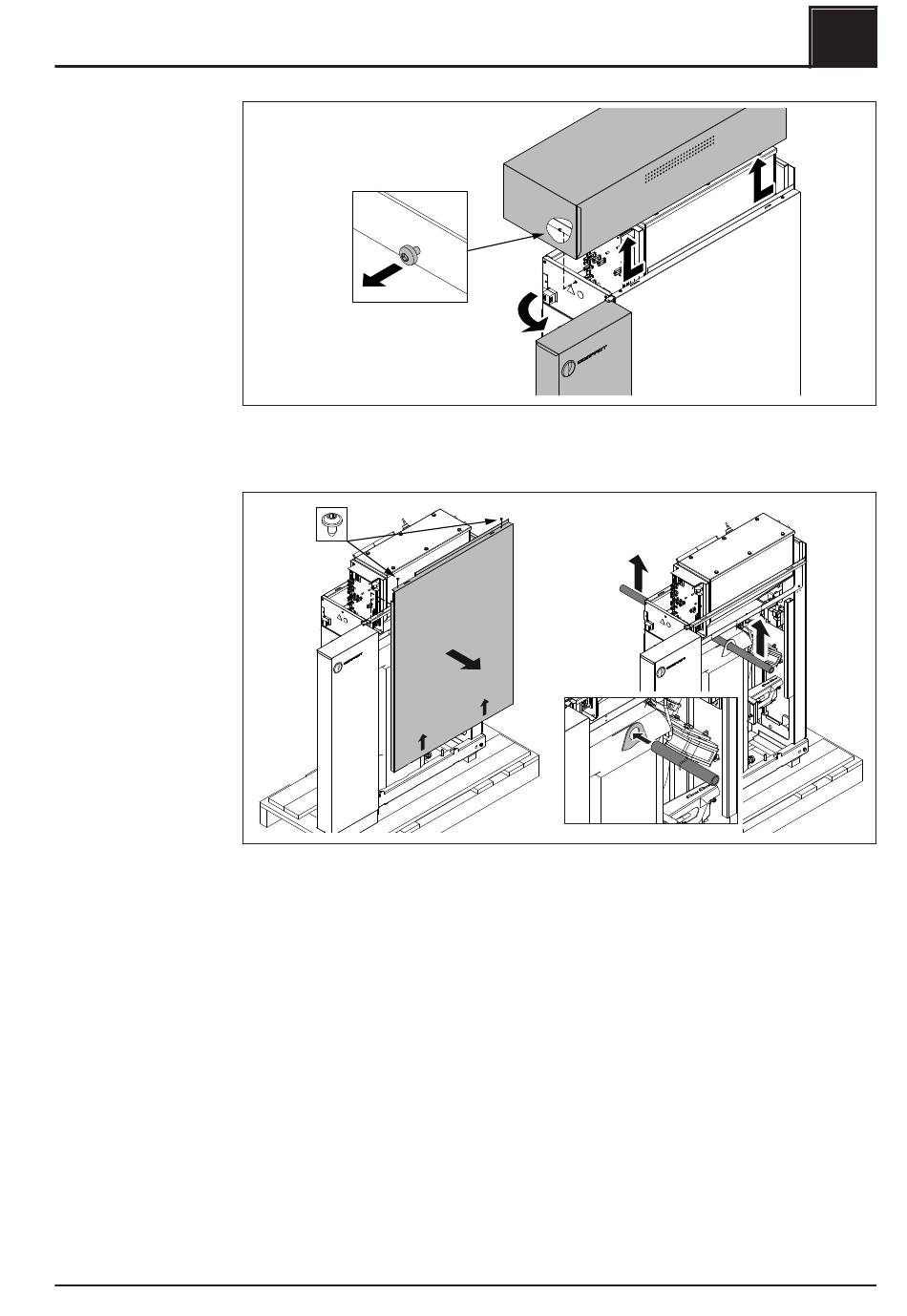

❒ Isoliertür öffnen
❒ Sicherungsschraube (T25) lösen, Deckel nach vorne schieben und abnehmen
❒ Beide Linsenkopfschrauben M4 x 8 am Seitenteil lösen und Seitenteil abnehmen
❒ Mithilfe eines geeigneten Rohres (z.B. 1"-Rohr) die Pelletseinheit von der Palette
heben
➥ Dabei das Rohr durch beide Ösen am Kesselkörper führen
❒ Mit geeignetem Hilfsmittel (z.B. 1"-Rohr) anheben und zur vorgesehenen Position
im Aufstellungsraum transportieren
➥ Dabei empfohlene Abstände im Heizraum beachten!
4
23
