Anschluss XGM3 (Druckregelventil)

Die Anschlussleitung an XGM3 muss geschirmt sein.
9.2.1 FESTO VPPM-...C1 Proportional-Druckregelventil
z.B. VPPM-...-V1P-..
• mit +24V-Versorgung,
• Spannungs-Sollwert W = 0...+10V,
• Spannungs-Istwert X = 0...+10V,
• Schaltausgang D3 = PNP

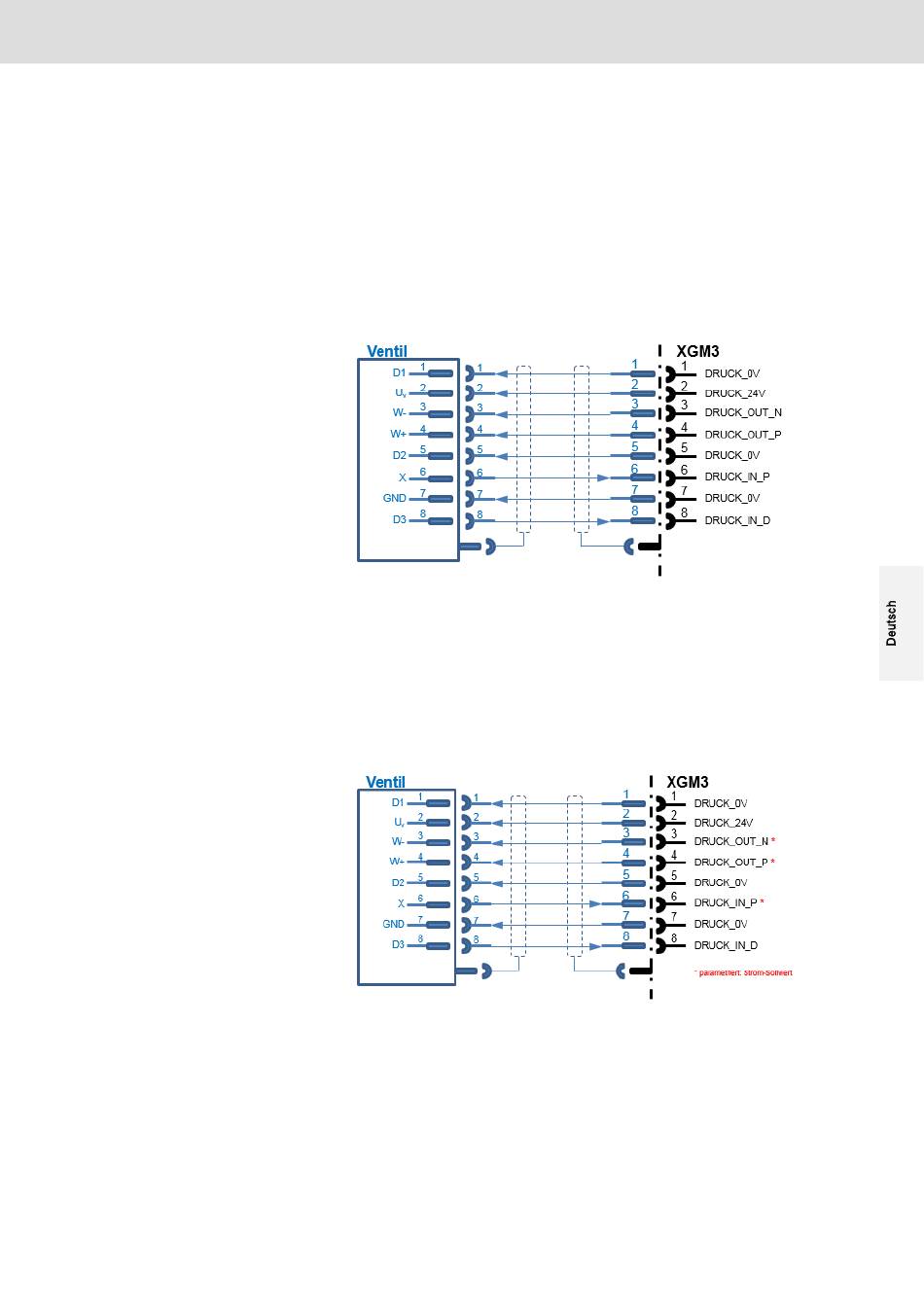

Anschlussbeispiel mit Spannungs-Sollwert
Abb. 10:
z.B. VPPM-...-A4P-..
• mit +24V-Versorgung,
• Strom-Sollwert W = 0...20mA,
• Strom-Istwert X = 0...20mA,
• Schaltausgang D3 = PNP
Anschlussbeispiel mit Strom-Sollwert
Abb. 11:
