Tabla pares de apriete tornillería
Diámetro del roscado Paso roscado (mm)
M 4
M 5
M 6
M 8
M 10
M 12
M 14
M 16
M 18
M 20
M 22
M 24
M 27
Recomendaciones de seguridad para las sustituciones
La sustitución de componentes desgastados o daña-
dos debe efectuarse utilizando recambios origina-
les.
Para efectuar intervenciones extraordinarias (no
señaladas en este manual), se debe disponer de un

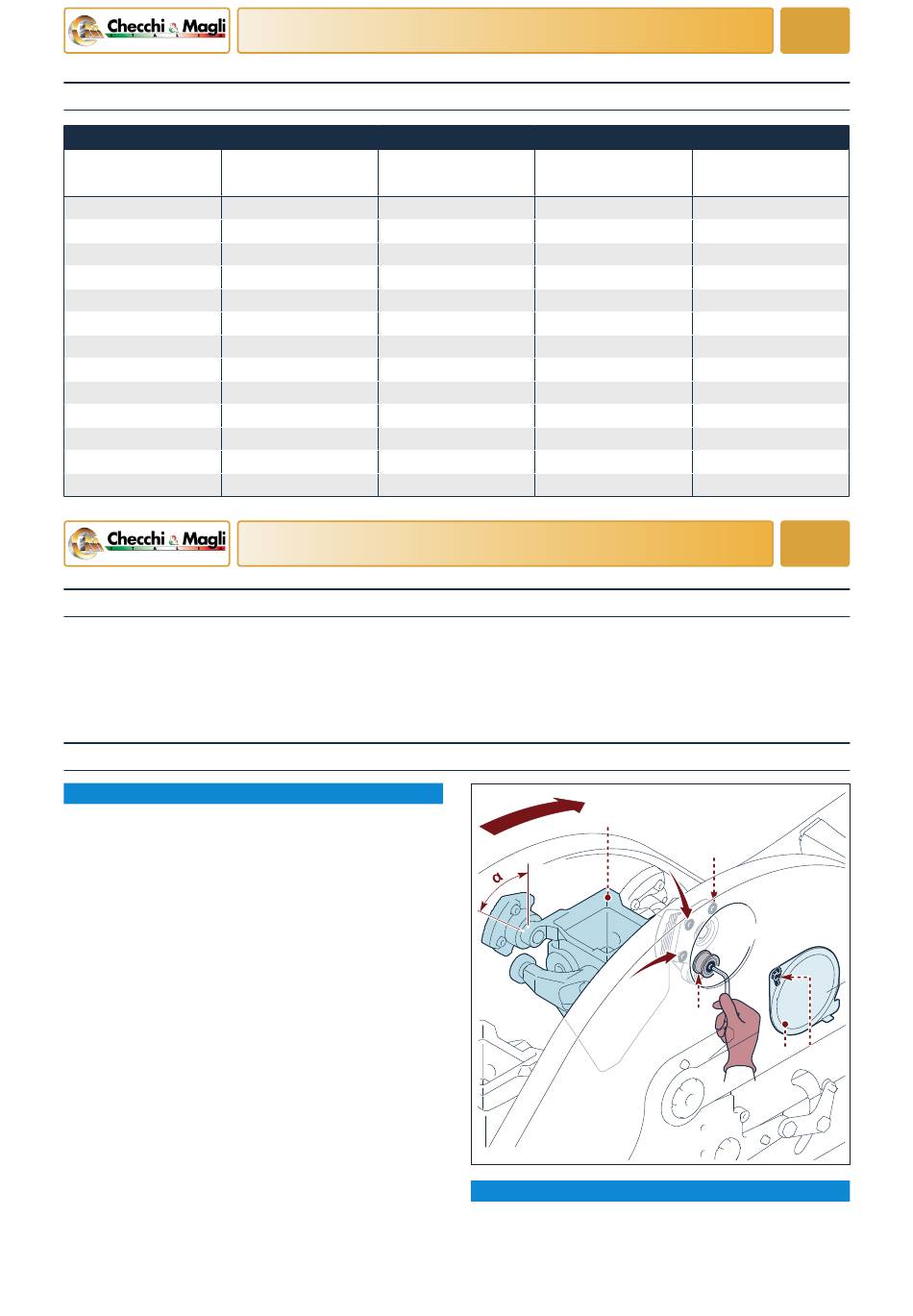

Sustitución tazas perforadoras
INFORMACION
Para girar el distribuidor se debe operar con la rueda
motriz a fin de evitar que la transmisión de la unidad
de trasplante sufra daños.
Proceder de la siguiente manera.
1) Elevar ligeramente la máquina operadora respecto
del terreno.
2) Aflojar el tornillo (A).
3) Girar el cárter (B).
4) Hacer girar el distribuidor hasta hacer visibles los tor-
nillos de fijación de las tazas.
5) Desenroscar los tornillos (C).
6) Repetir las mismas operaciones en la parte opuesta
del distribuidor.
7) Desmontar el rodillo (D).
8) Desmontar la taza (E).
Para efectuar el montaje de la taza nueva ejecutar las
mismas operaciones en orden y sentido inverso respec-
to de lo indicado para el desmontaje.
Para sustituir posibles sincronizadores presentes, se de-
berán ejecutar las mismas operaciones indicadas para
sustituir la taza perforadora.
Lengua española
INFORMACIONES SOBRE EL MANTENIMIENTO
Pares de apriete tornillería
Clase de resistencia
8.8 (Nm)
0,7 2.7
0,8 5.5
1 9.5
1,25 23.0
1,5 46.0
1,75 80.0
2 125.0
2 195.0
2,5 270.0
2,5 385.0
2,5 510.0
3 660.0
3 980.0
INFORMACIONES SOBRE LAS SUSTITUCIONES
29
Clase de resistencia
10.9 (Nm)
3.8
8.0
13.0
32.0
64.0
110.0
180.0
275.0
390.0
540.0
720.0
930.0
1400.0
taller interno de la empresa con características con-
formes según las normas vigentes (equipos adecua-
dos, personal idóneo, etc.); de no ser así, se deberán
solicitar los servicios de un taller autorizado.
E
UN41 0796NQ
INFORMACION
Durante el montaje respetar la posición del rodillo y
la inclinación (α) de los soportes de las tazas perfora-
doras respecto del sentido de rotación del distribui-
dor.
7
Clase de resistencia
12.9 (Nm)
4.6
9.5
16.0
39.0
77.0
135.0
215.0
330.0
455.0
650.0
870.0
1100.0
1650.0
8
C
D
A
B
Uso y mantenimiento
