Procedere come descritto.
1) Azionare la leva (E) per sollevare la ruota con lo sco-
po di ridurre la tensione della catena.
2)
Allentare i pomelli (A).
3) Rimuovere il carter (B).
4)
Allentare i pomelli (C).
5)
Rimuovere il carter (D).
6)
Muovere il tenditore (F) e rimuovere la catena (G).

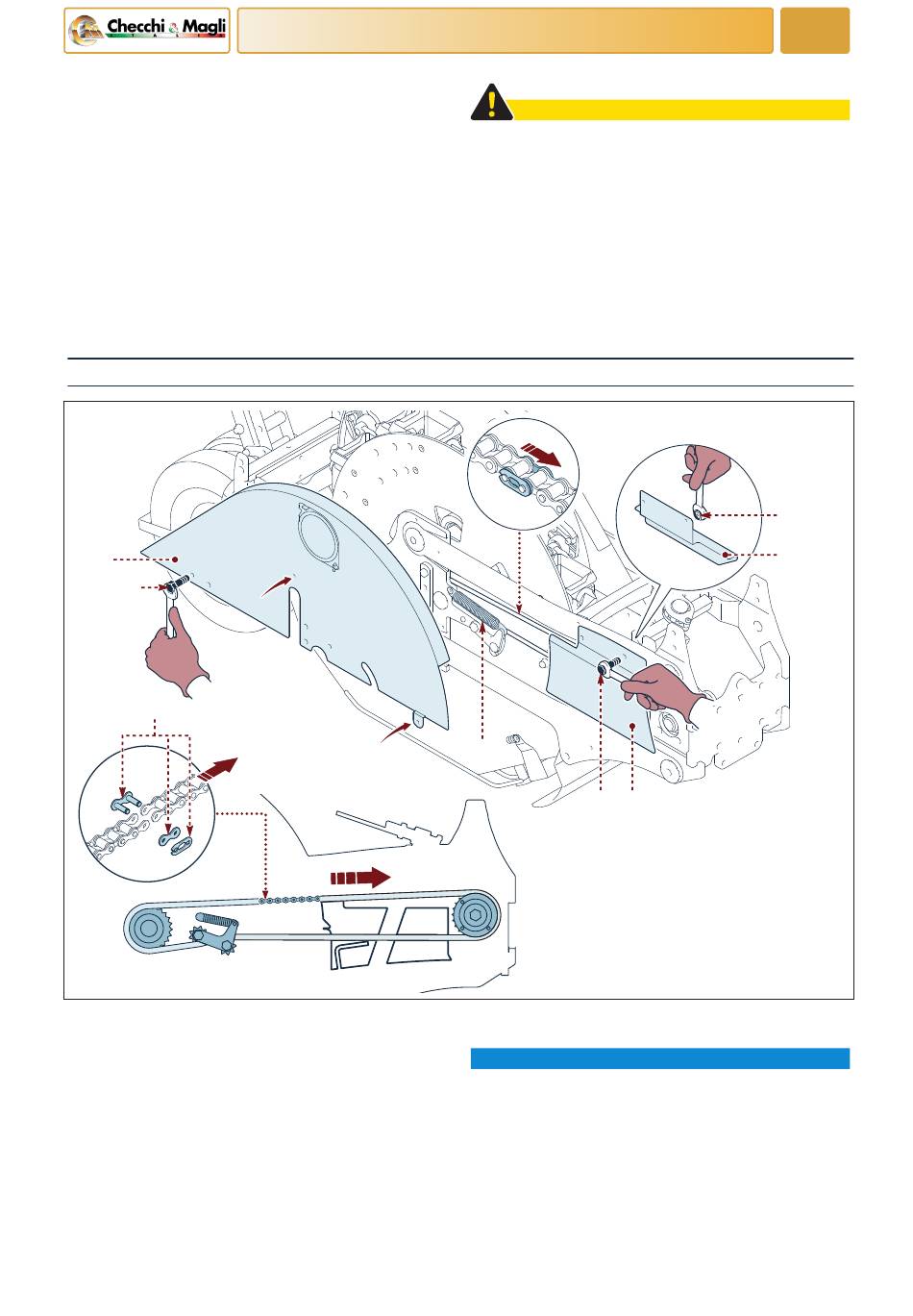

Sostituzione catena unità di trapianto
F
E
H
UN41 0803NQ
Procedere come descritto.
1)
Svitare le viti (A).
2)
Rimuovere il carter (B).
3)
Svitare i dadi (C).
4) Rimuovere il carter (D).
5) Svitare le viti (E).
6)
Rimuovere il carter (F).
7)
Sganciare la molla (G).
8) Smontare la maglia di giunzione (H).
9) Rimuovere la catena dai pignoni e dal tenditore.
10) Posizionare la nuova catena sul tenditore e sui pi-
gnoni.
Lingua italiana
INFORMAZIONI SULLE SOSTITUZIONI
Il tenditore potrebbe compiere un movimento re-
pentino e provocare lesioni alle mani.
Effettuare questa operazione con la massima caute-
la.
7)
Montare la nuova catena sui pignoni e sul tendito-
re.
8)
Posizionare il carter (D).
9)
Avvitare i pomelli (C).
10) Posizionare il carter (B).
11) Avvitare i pomelli (A).
G
11) Montare la maglia di giunzione (H).
INFORMAZIONE
Prestare attenzione a montare la maglia di giunzione
correttamente e nel verso indicato in figura.
12) Agganciare la molla (G).
13) Posizionare il carter (F).
14) Avvitare le viti (E).
15) Posizionare il carter (D).
16) Avvitare i dadi (C).
17) Posizionare il carter (B).
18) Avvitare le viti (A).
