5.9.3.2
Demontage- und Neumontage der Elektrode bei montierter Elektrodenspanneinheit
Der Schweißbrenner besitzt ein Elektrodenspannmechanismus der es erlaubt, die Lage der
Elektrode zur Plasmadüse auch während des Schweißprozesses in einen gewissen Rahmen zu
ändern. So kann man den optimalen Abstand für den jeweiligen Schweißprozess finden.
Pos. Symbol
1
2
3
4
5
•
Demontage der Elektrode (1) erfolgt, indem mit der einen Hand der gerändelte Ring des Spannzan-
gengehäuses (3) festgehalten und mit der anderen Hand die gerändelte Brennerkappe (4) ca. 2 Um-
drehungen entgegen dem Uhrzeigersinn zurückgedreht wird.
•
Brennerkappe bleibt mit dem restlichen Gewinde im Spannzangengehäuse und soll nicht zum Wech-
seln der Elektrode ganz herausgeschraubt werden.
•
Die Elektrode kann jetzt nach vorne aus dem Brennerkörper (2) herausgezogen werden.
•
Neue bzw. eine nachgeschliffene Elektrode mit der stumpfen Seite voran durch den Brennerkörper in
die Spannzange schieben und Brennerkappe etwas weiter in das Spannzangengehäuse schrauben.
Dadurch wird die Spannzange in das Spannzangengehäuse gezogen und die Elektrode von der
Spannzange soweit gehalten, dass sie nicht mehr selbst aus der Spannzange hinausgleiten kann. Die
Elektrode muss jedoch für die genaue Einstellung der genauen Position noch von Hand verschiebbar
sein.
•
Zum Zerlegen der Elektrodenspanneinheit (5) wird diese bei gelöster Brennerkappe komplett aus dem
Brenner herausgeschraubt. Danach wird die Brennerkappe aus dem Spannzangengehäuse heraus-
geschraubt und dabei die Spannzange nach vorne hin aus dem Gehäuse herausgeschoben. Dies ist
nur zur Wartung erforderlich.
099-008232-EW500
26.05.2020
Beschreibung
0
Elektrode
Brennerkörper
Spannzangengehäuse
Brennerkappe
Elektrodenspanneinheit
Aufbau und Funktion

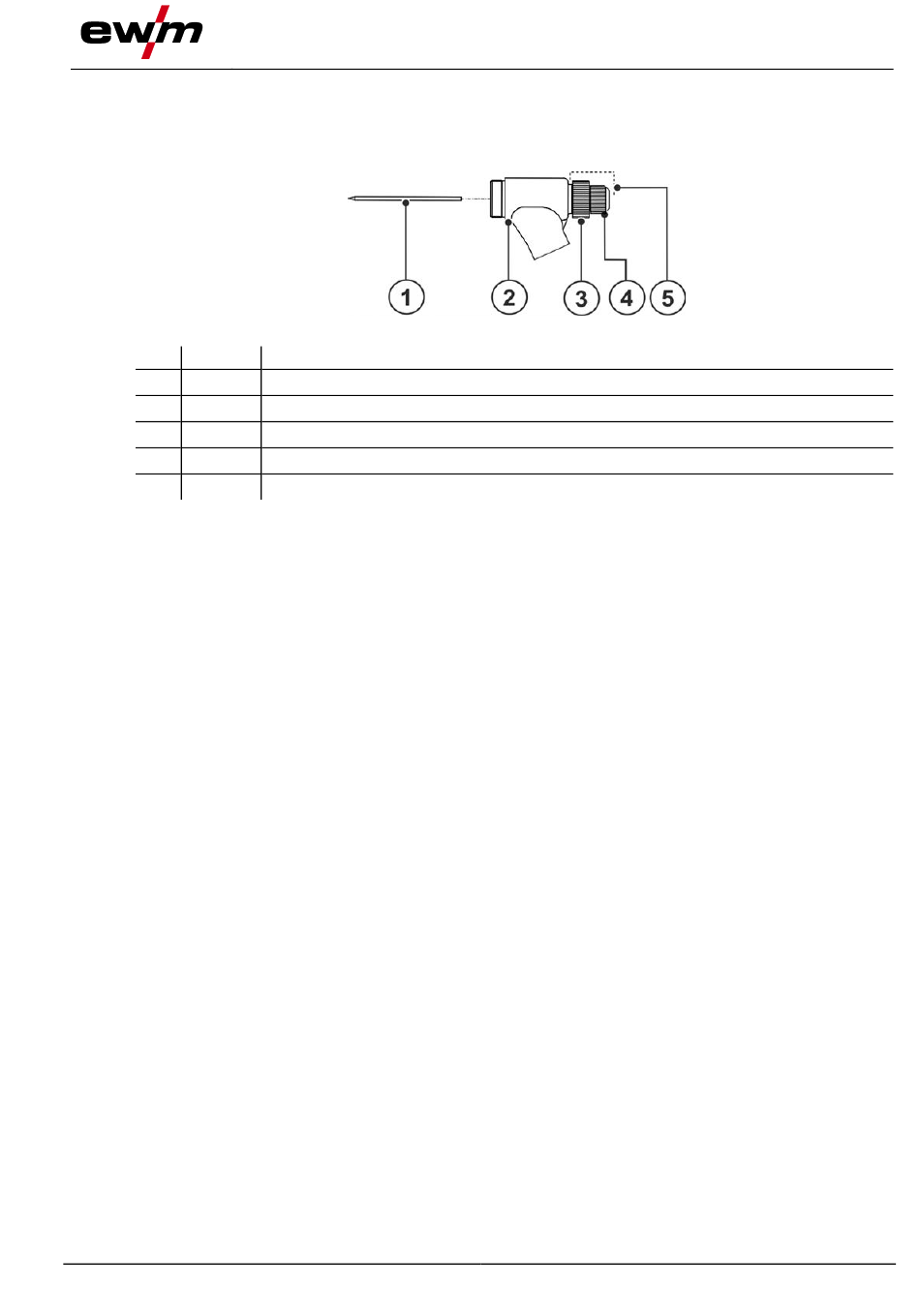

Abbildung 5-15
Verschleißteilwechsel
