Elektrodenwechsel; Nachschleifen Der Elektrode - EWM PHW 100 Betriebsanleitung

5.9.3

Elektrodenwechsel

Um Geräteschäden und fehlerhafte Schweißergebnisse zu vermeiden muss bei jedem Elektro-
denwechsel der Elektrodenabstand mit einer Elektrodeneinstelllehre eingestellt > siehe Kapitel 9
werden!
5.9.3.1

Nachschleifen der Elektrode

Die Elektrodenform ist entscheidend für ein gutes Schweißresultat. Daher müssen Elektroden vor Ge-
brauch maschinell in die richtige Form geschliffen werden. Die Elektrode muss ersetzt werden, wenn die
Elektrodenspitze zu stark abgenutzt, zu stark angelaufen oder asymmetrisch zurückgebrannt ist.
Für die Elektroden des Schweißbrenners gelten folgende Richtwerte
Düsentyp
Standarddüse
Standarddüse
Winkeldüse
Lange Plasmadüse
Pluspoldüse
Anschliffrichtung beachten
099-008232-EW500
26.05.2020

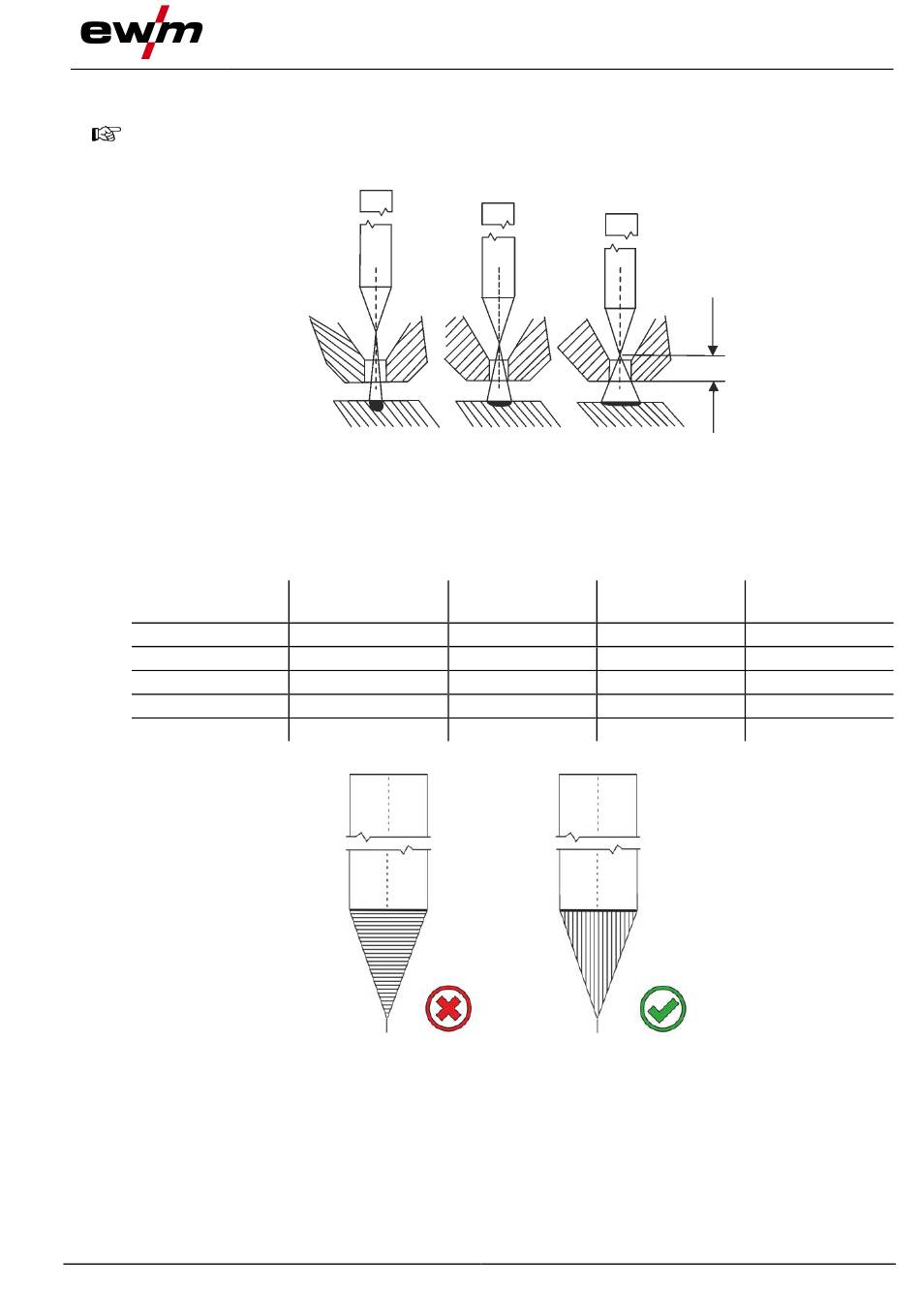

Abbildung 5-11
Elektroden Durch- Spitzenanschliff
messer
1,5 mm / 0,06 inch beidseitig 30°
2,4 mm / 0,09 inch beidseitig 30°
1,5 mm / 0,06 inch beidseitig 30°
1,5 mm / 0,06 inch beidseitig 30°
3,2 mm / 0,13 inch einseitig Fase 45°
Abbildung 5-12
Aufbau und Funktion
Verschleißteilwechsel
max. Länge Mindestlänge
51 mm / 2,00 inch 30 mm / 1,18 inch
34 mm / 1,34 inch 20 mm / 1,07 inch
51 mm / 2,00 inch 30 mm / 1,18 inch
54 mm / 2,13 inch 35 mm / 1,38 inch
30 mm / 1,18 inch 26 mm / 1,02 inch
