5.5.2

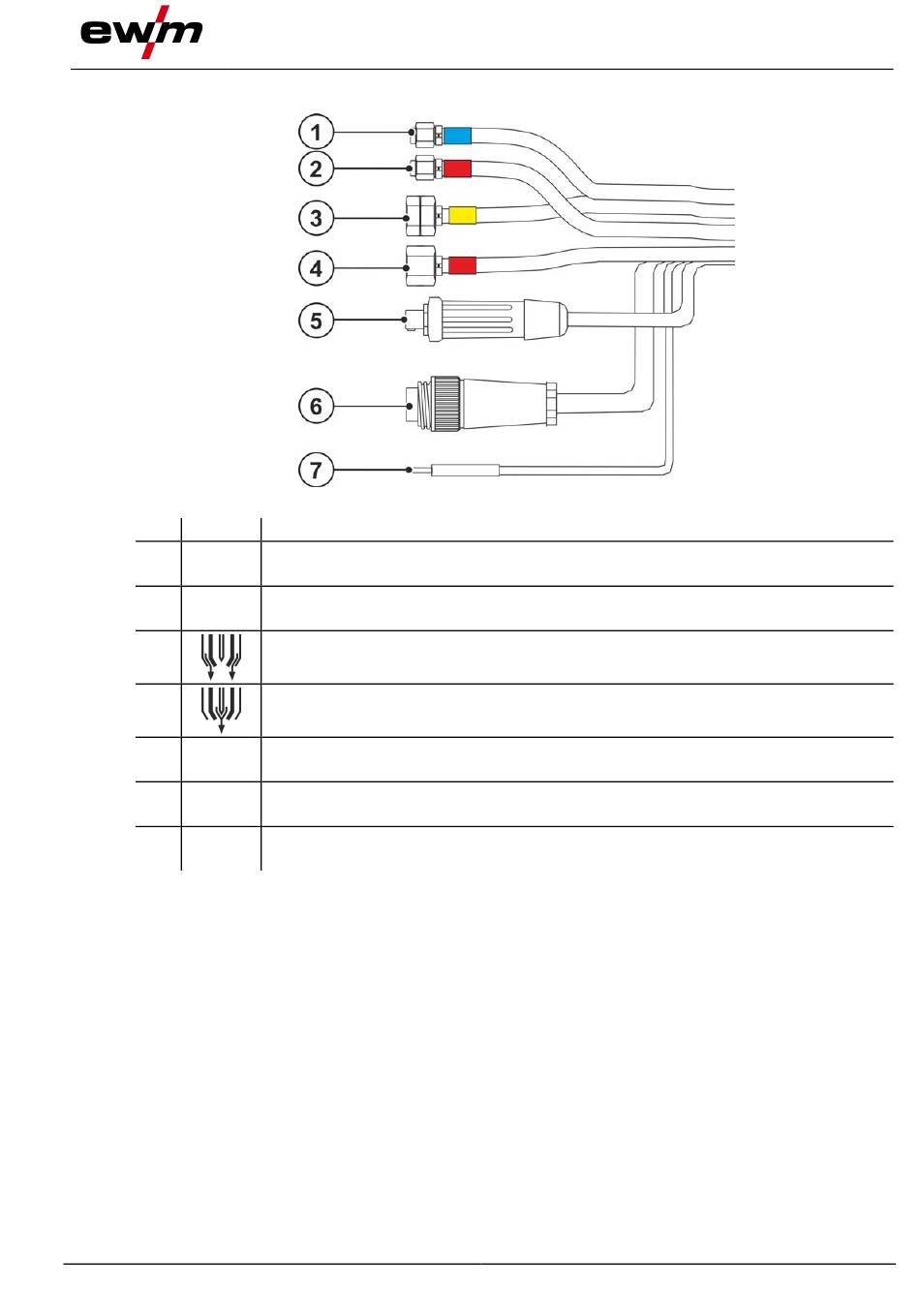

Anschlussvariante Microplasma 20, -50
Pos. Symbol
1
2
3
4
5
6
7
099-008232-EW500
26.05.2020
Beschreibung
0
Anschlussnippel (M12x1)
Kühlmittelvorlauf (blau)
Anschlussnippel (M12x1)
Kühlmittelrücklauf (rot)
Anschlussnippel (G 1/4" LH)
Schutzgas (gelb)
Anschlussnippel (G 1/4" RH)
Plasmagas (rot)
Anschlussstecker (9 mm / 0,35 inch)
Schweißstromanschluss
Anschlussstecker (5-polig)
Steuerleitung
Anschlussstecker (4 mm / 0,16 inch)
Hilfslichtbogenstrom
Aufbau und Funktion
Abbildung 5-5
Ultraviolette Strahlung
15
