Anschluss Schweißbrenner
5.5 Anschluss Schweißbrenner
Zum Anschluss des Schweißbrenners sind je nach Gerät verschiedene Adapter Sets nötig!
5.5.1

Anschlussvariante Microplasma 25, -55, -105

Pos. Symbol
1
2
3
4
5
6
7
14
Beschreibung 0
Schnellverschlussnippel (9 mm / 0,35 inch)
Kühlmittelvorlauf (blau)
Schnellverschlussnippel (9 mm / 0,35 inch)
Kühlmittelrücklauf (rot)
Schnellverschlussnippel (5 mm / 0,2 inch)
Schutzgas (gelb)
Schnellverschlusskupplung (5 mm / 0,2 inch)
Plasmagas (rot)
Anschlussstecker (9 mm / 0,35 inch)
Schweißstromanschluss
Anschlussstecker (5-polig)
Steuerleitung
Anschlussstecker (4 mm / 0,16 inch)
Hilfslichtbogenstrom

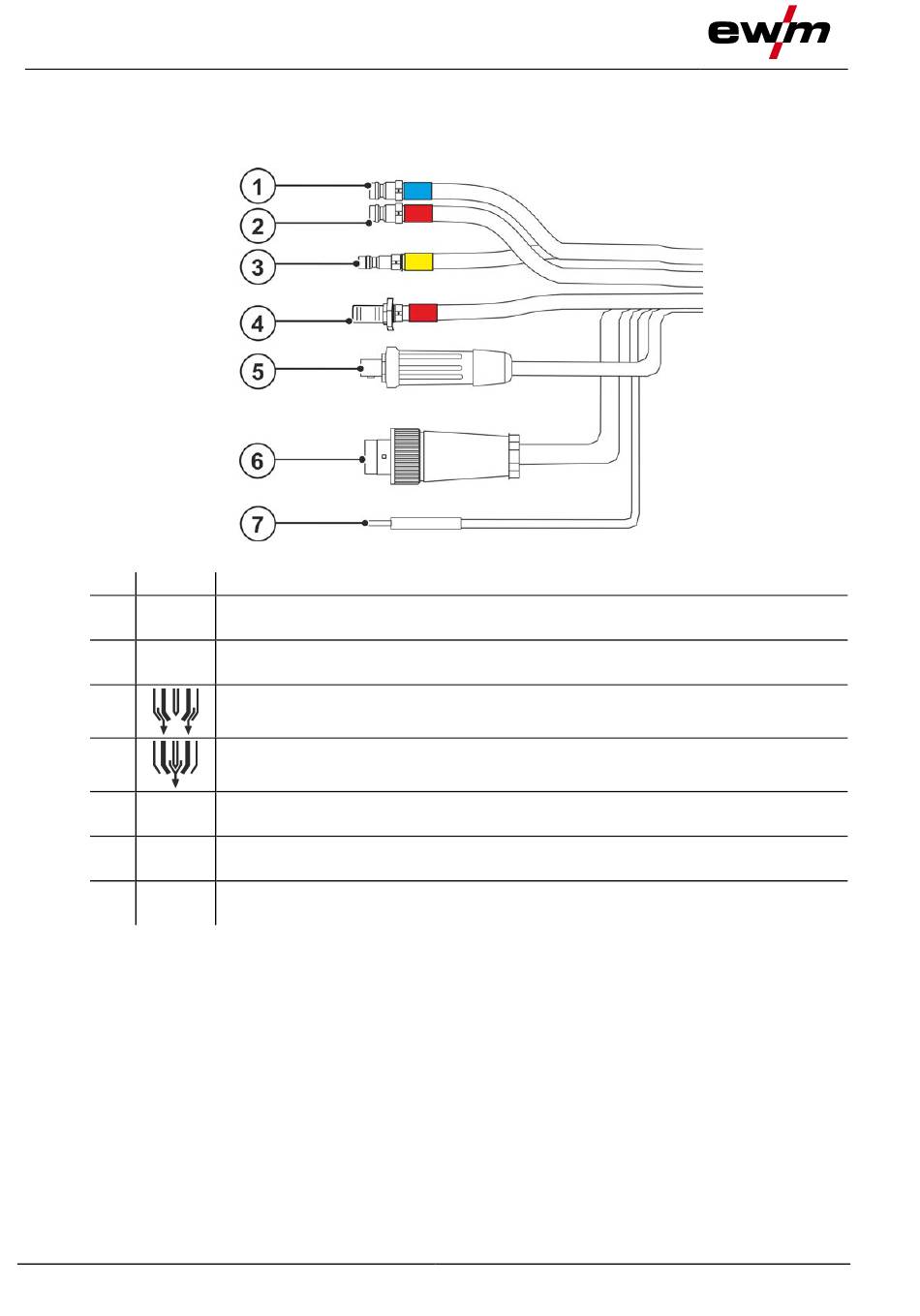

Abbildung 5-4
