Belastbarkeitstabellen

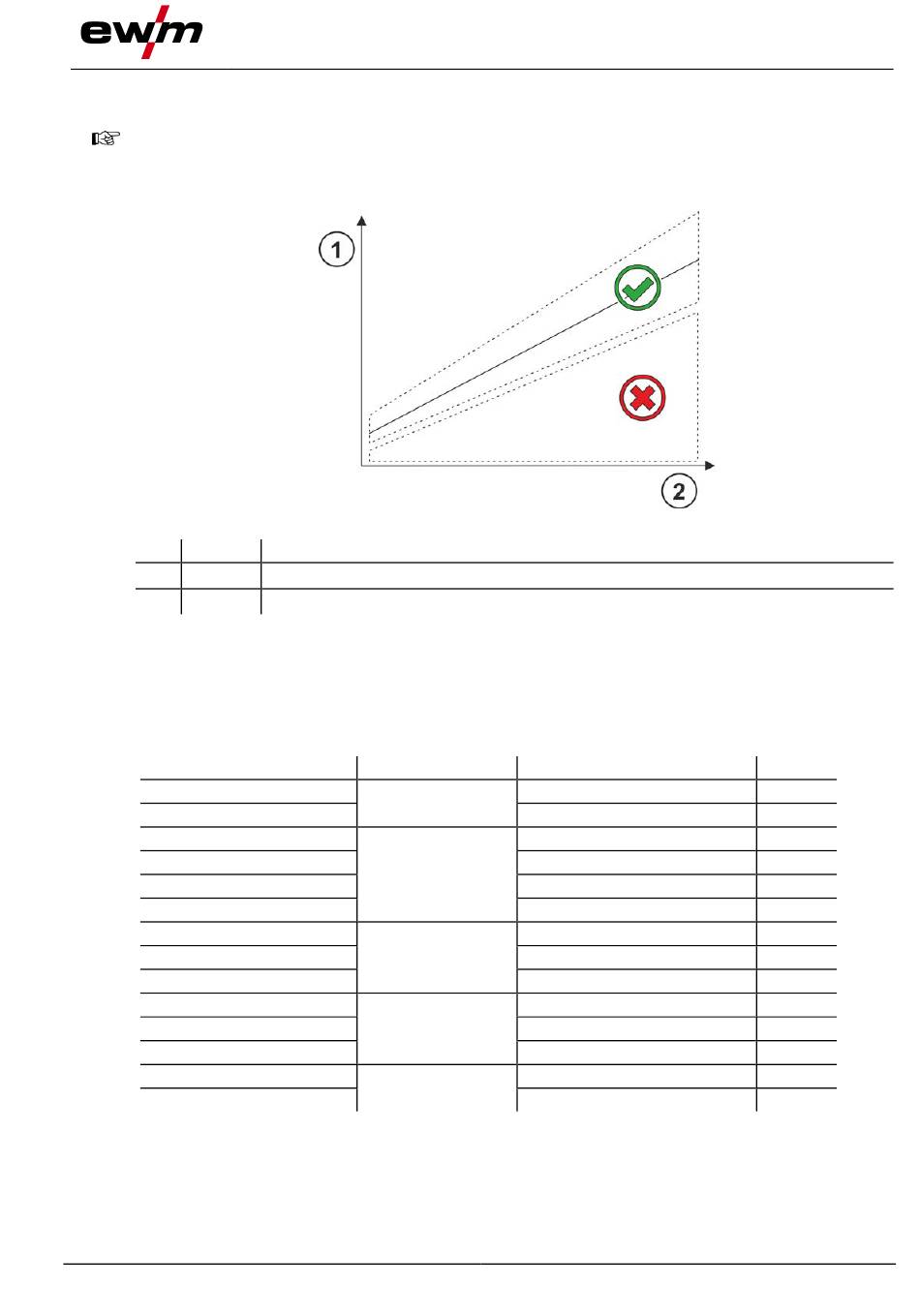

Die angegebenen Gasdurchflussmengen sind Richtwerte. Es können je nach Anwendungsfall
auch andere Werte zum besseren Schweißergebnis führen. Das Plasmagas muss mit einer von
der Düsenbohrung und Stromstärke abhängigen Mindestmenge ausströmen. Wird diese unter-
schritten, sind Schäden am Brenner zu erwarten.
Pos. Symbol
1
2
Die Plasmadüsen und Elektroden haben eine begrenzte Stromaufnahmekapazität, die nicht überschritten
werden sollte. Die Grenzwerte sind in der nachfolgend aufgeführten Tabelle zu entnehmen:
5.8.1
Belastbarkeit und Plasmagasmengen für Standarddüse 18 mm / 0,71 inch
Richtwerte zur Strombelastbarkeit von PHW 100 Plasmadüsen, Elektrode am Minuspol, Elektroden-
durchmesser 1,0, 1,5, 2,4 mm / 0,04, 0,06, 0,09 inch.
Als Plasmagas wird grundsätzlich Argon verwendet.
Durchmesser Plasmadüsen
0,5 mm / 0,02 inch
0,6 mm / 0,02 inch
0,8 mm / 0,03 inch
1,0 mm / 0,04 inch
1,2 mm / 0,05 inch
1,4 mm / 0,06 inch
1,6 mm / 0,06 inch
1,8 mm / 0,07 inch
2,0 mm / 0,08 inch
2,2 mm / 0,09 inch
2,4 mm / 0,09 inch
2,6 mm / 0,10 inch
3,0 mm / 0,12 inch
3,2 mm / 0,13 inch
099-008232-EW500
26.05.2020
Beschreibung
0
Plasmagasmenge
Plasmadüsengröße
Menge Plasmagas
0,1-0,2 l/min
0,03-0,05 gal/min
0,2-0,3 l/min
0,05-0,08 gal/min
0,25-0,4 l/min
0,07-0,11 gal/min
0,3-0,5 l/min
0,08-00,13 gal/min
0,4-0,6 l/min
0,11-0,16 gal/min
Aufbau und Funktion
Abbildung 5-8
Durchmesser Elektrode
1,0/1,5 mm / 0,04/0,06 inch
1,0/1,5 mm / 0,04/0,06 inch
1,0/1,5 mm / 0,04/0,06 inch
1,0/1,5 mm / 0,04/0,06 inch
1,5 mm / 0,06 inch
1,5 mm / 0,06 inch
1,5 mm / 0,06 inch
1,5 mm / 0,06 inch
1,5/2,4 mm / 0,06/0,09 inch
1,5/2,4 mm / 0,06/0,09 inch
1,5/2,4 mm / 0,06/0,09 inch
1,5/2,4 mm / 0,06/0,09 inch
1,5/2,4 mm / 0,06/0,09 inch
1,5/2,4 mm / 0,06/0,09 inch
Belastbarkeitstabellen
Strom
8 A
10 A
20 A
25 A
30 A
40 A
50 A
60 A
70 A
80 A
85 A
90 A
100 A
100 A
