2-2
Diagnose-Tools von VisualMotion
VisualMotion 8 Hinweise zur Störungsbeseitigung
Hinweis: Kann keine Verbindung hergestellt werden, meldet der DDE-
Server einen Fehler, und es erscheint das nachstehend
abgebildete Diagnose-Dialogfeld. Dies bedeutet entweder,
dass die Hardwareverbindung gestört ist, oder dass die
Kommunikationseinstellungen der Steuerung nicht denen des
DDE-Servers entsprechen.

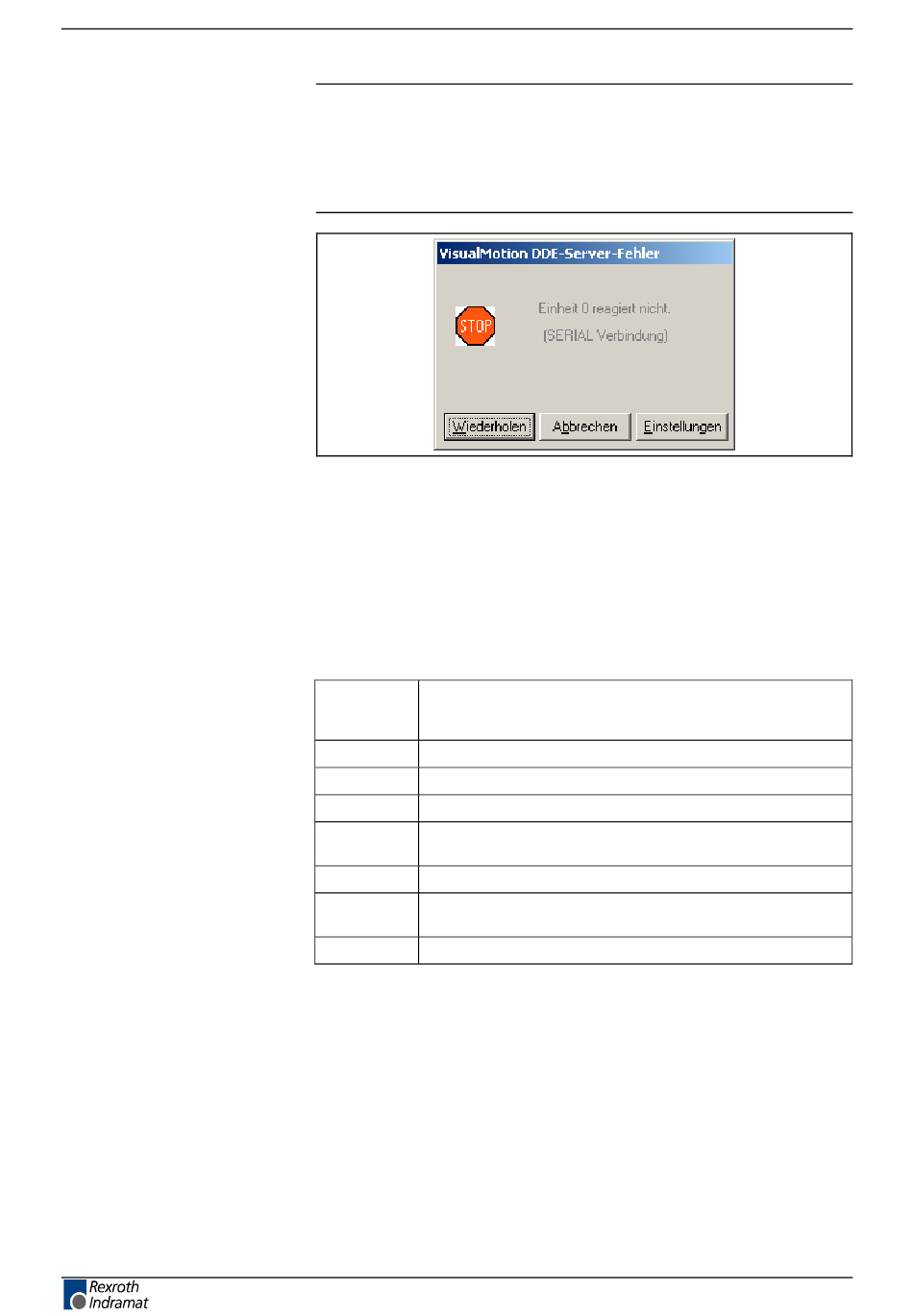

Abb. 2-2: VisualMotion DDE Server Error
5. Prüfen Sie, ob die Steuerung eingeschaltet ist, das richtige Kabel
verwendet wird (IKB0005) und beide Enden richtig angeschlossen
sind. Lässt sich das Problem dadurch nicht beheben, überprüfen Sie
die Parameter der seriellen Schnittstelle.
6. Um die aktuellen Einstellungen für den seriellen Anschluss der
Steuerung PPC-R festzustellen, betätigen Sie den Knopf S1 ein- bzw.
mehrmals und lesen die Anzeige ab. Worauf sich der angezeigte
Diagnosecode bezieht, hängt davon ab, wie oft man den Knopf
drückt:
Wenn man
Beschreibung
S1 so oft
drückt...
0
Systemdiagnosemeldung
1
Firmwareversion
2
Kommunikationsart X10 (RS-232, RS-422, RS-485)
3
Baudrate X10 (300, 1200, 2400, 4800, 9600, 19,2K, 38,4K,
57,6K, 115,2K)
4
Kommunikationsart X16 (RS-232, RS-422, RS-485)
5
Baudrate X16 (300, 1200, 2400, 4800, 9600, 19,2K, 38,4K,
57,6K, 115,2K)
6
Einheitennummer (0 bis 31, nur für RS-485)
Tabelle 2-1: Diagnosecode-Anzeige bei Betätigen des Knopfes S1 an der PPC-R
7. Wählt man auf dem Bildschirm auf Abb. 2-2 die Option Einstellungen,
erscheint das Dialogfenster auf Abb. 2-3. Prüfen Sie dort nach, ob die
Baudrate im Fenster „Serielle Kommunikation" den Einstellungen der
PPC-R entspricht. Außerdem muss auch die Nummer des seriellen
Anschlusses dem Port entsprechen, an dem das serielle Kabel
angeschlossen ist. Durch Aktivieren der Option „Serielles Ereignis
verwenden" wird der Datendurchsatz der PC-Hardware verbessert.
DOK-VISMOT-VM*-08VRS**-WA01-DE-P
