VisualMotion 8.0
Systembeschreibung
GPP 8.0 – Systembeschreibung
DOK-VISMOT-VM*-08VRS**-WA01-DE-P
VisualMotion
ist
Bewegungssteuerungssystem, das bis zu 32 intelligente digitale Antriebe
von Bosch Rexroth steuern kann. Als Benutzerschnittstelle für die
Verwaltung des Bewegungssteuerungssystems dient die PC-Software
VisualMotion. Die VisualMotion Firmware GPP benötigt die PPC-R
Hardware.
PPC-R01.2
H1
S1
RESET
U1
S2
H2
DIST
TX
RX
X1
Q1
Q2
I1
I2
I3
24V e
0V e
Bb
Bb
24V
0V
PPC-R01.2

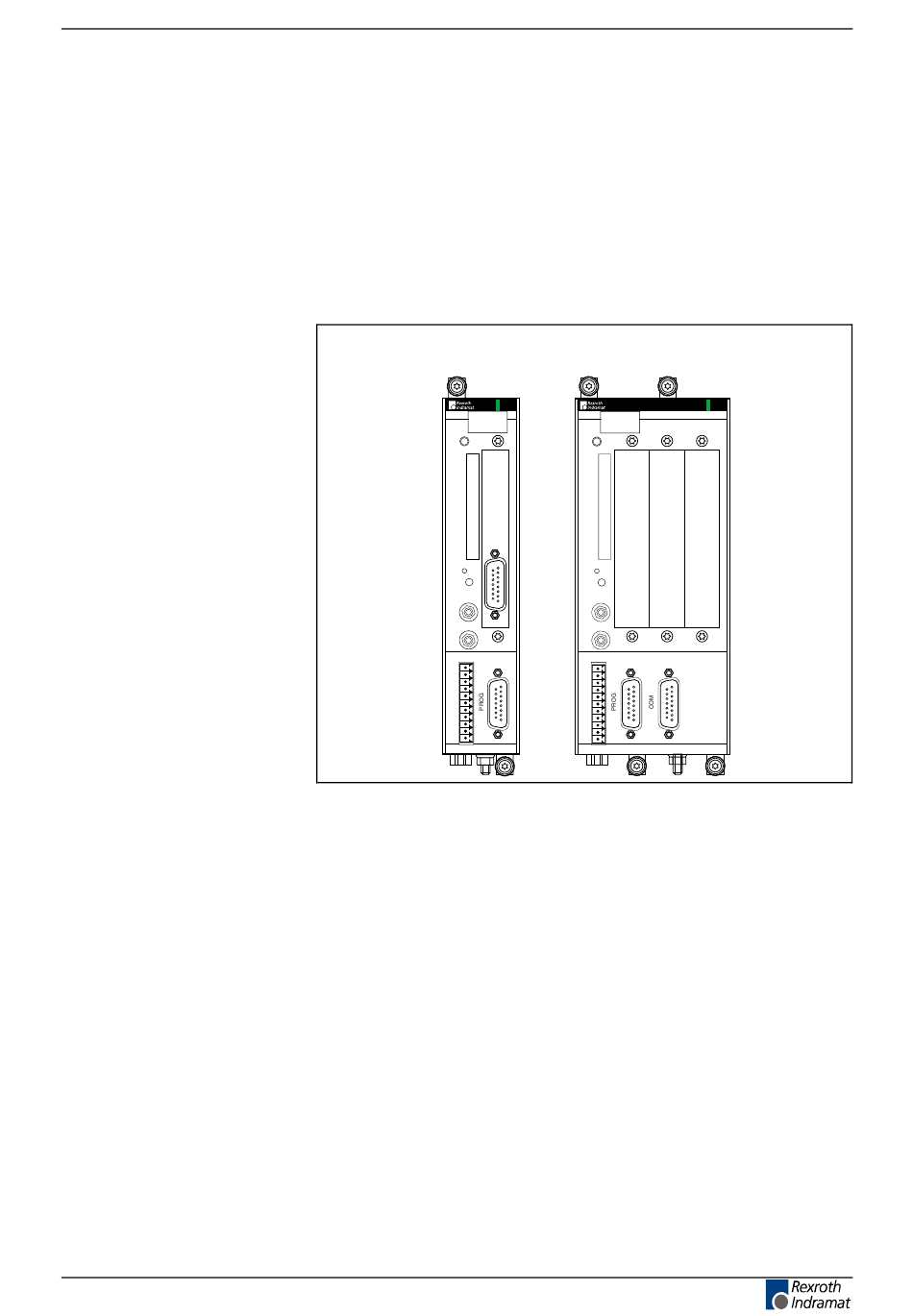

Abb. 1-1: Bewegungssteuerung PPC-R
Die PPC-R ist eine eigenständige Mehrachsen-Bewegungsssteuerung.
Sie ist im Formfaktor RECO02 ausgeführt, den sie mit anderen
Bewegungssteuerungen, speicherprogrammierbaren Steuerungen und
Ein-Ausgabe-Modulen von Bosch Rexroth gemeinsam hat. Alle diese
Produkte nutzen für den Datenaustausch den Backplane-Bus RECO02.
VisualMotion wird als Bewegungssteuerungssystem für die digitalen
Servoantriebe DIAX04 und/oder ECODRIVE03 von Bosch Rexroth
empfohlen. Die Kommunikation zwischen Bewegungssteuerung und
digitalen Servoantrieben erfolgt über die faseroptische Schnittstelle
SERCOS,
die
international
Echtzeitkommunikation etabliert ist.
VisualMotion bietet koordinierte und nicht-koordinierte Mehrachsen-
Bewegungssteuerung
Logiksteuerfunktionen.
verschiedenste Anwendungen von allgemeiner Bewegungssteuerung bis
hin zu komplexen elektronischen Getriebesystemen mit mehreren
Leitachsen und Robotik.
ein
programmierbares
PPC-R02.2
RECO
H1
S1
RESET
U1
S2
H2
DIST
TX
RX
U2
U2
U3
X10
X1
X10
X16
Q1
Q2
I1
I2
I3
24V e
0V e
Bb
Bb
24V
0V
PPC-R02.2
als
Standardschnittstelle
mit
voll
integrierten
Die
flexible
Firmware
1-1
VisualMotion 8.0
Mehrachsen-
RECO
U4
für
die
RECO02-E/A-
GPP
unterstützt
