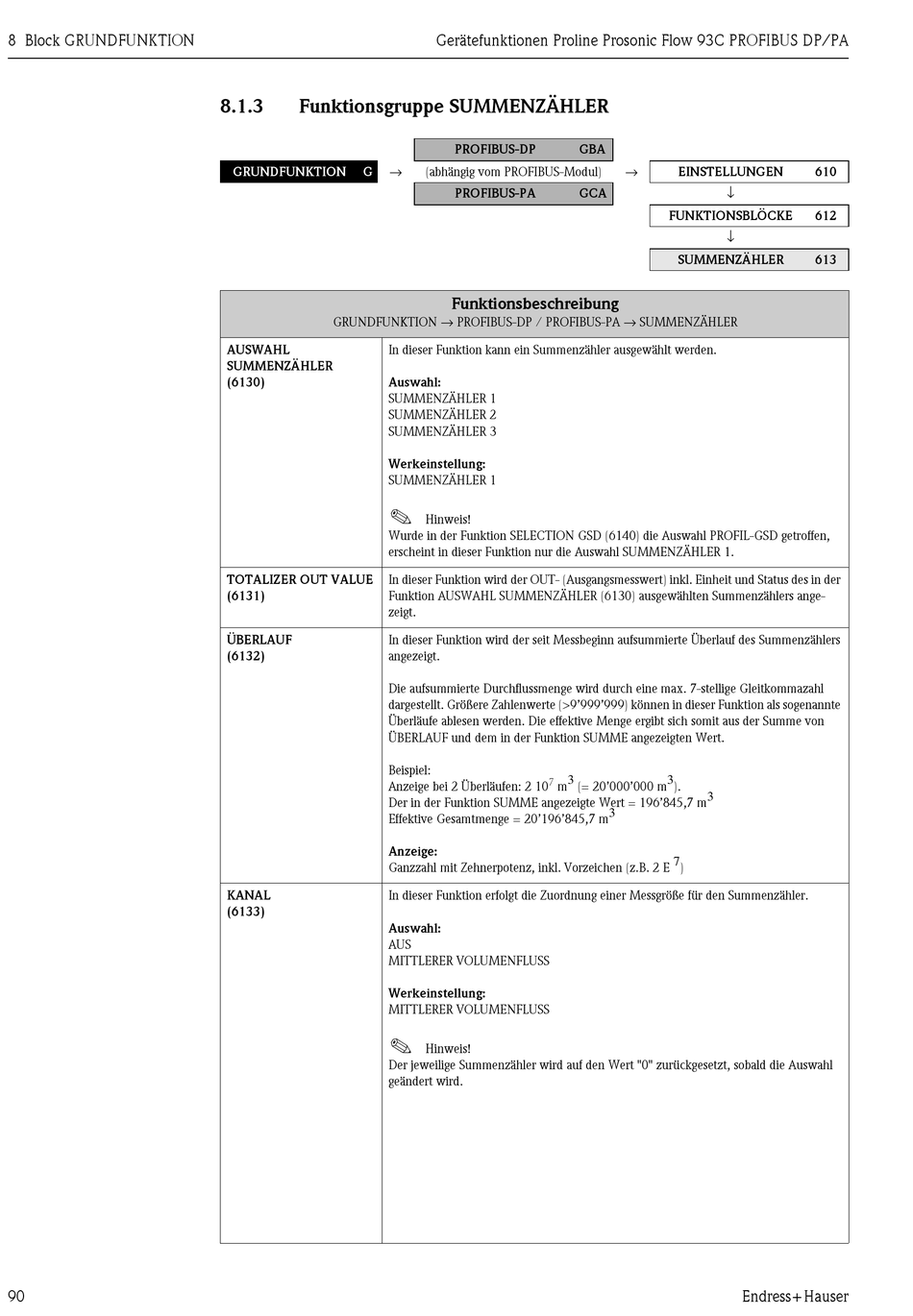

8 Block GRUNDFUNKTION
90
8.1.3
Funktionsgruppe SUMMENZÄHLER
→
GRUNDFUNKTION
G
GRUNDFUNKTION → PROFIBUS-DP / PROFIBUS-PA → SUMMENZÄHLER
AUSWAHL
In dieser Funktion kann ein Summenzähler ausgewählt werden.
SUMMENZÄHLER
(6130)
Auswahl:
SUMMENZÄHLER 1
SUMMENZÄHLER 2
SUMMENZÄHLER 3
Werkeinstellung:
SUMMENZÄHLER 1
!
Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
erscheint in dieser Funktion nur die Auswahl SUMMENZÄHLER 1.
TOTALIZER OUT VALUE
In dieser Funktion wird der OUT- (Ausgangsmesswert) inkl. Einheit und Status des in der
(6131)
Funktion AUSWAHL SUMMENZÄHLER (6130) ausgewählten Summenzählers ange-
zeigt.
ÜBERLAUF
In dieser Funktion wird der seit Messbeginn aufsummierte Überlauf des Summenzählers
(6132)
angezeigt.
Die aufsummierte Durchflussmenge wird durch eine max. 7-stellige Gleitkommazahl
dargestellt. Größere Zahlenwerte (>9'999'999) können in dieser Funktion als sogenannte
Überläufe ablesen werden. Die effektive Menge ergibt sich somit aus der Summe von
ÜBERLAUF und dem in der Funktion SUMME angezeigten Wert.
Beispiel:
Anzeige bei 2 Überläufen: 2 10
Der in der Funktion SUMME angezeigte Wert = 196'845,7 m
Effektive Gesamtmenge = 20'196'845,7 m
Anzeige:
Ganzzahl mit Zehnerpotenz, inkl. Vorzeichen (z.B. 2 E
KANAL
In dieser Funktion erfolgt die Zuordnung einer Messgröße für den Summenzähler.
(6133)
Auswahl:
AUS
MITTLERER VOLUMENFLUSS
Werkeinstellung:
MITTLERER VOLUMENFLUSS
!
Der jeweilige Summenzähler wird auf den Wert "0" zurückgesetzt, sobald die Auswahl
geändert wird.
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
PROFIBUS-DP
GBA
(abhängig vom PROFIBUS-Modul)
PROFIBUS-PA
GCA
Funktionsbeschreibung
Hinweis!
3
7
m
(= 20'000'000 m
Hinweis!
→
EINSTELLUNGEN
↓
FUNKTIONSBLÖCKE
↓
SUMMENZÄHLER
3
).
3
3
7
)
