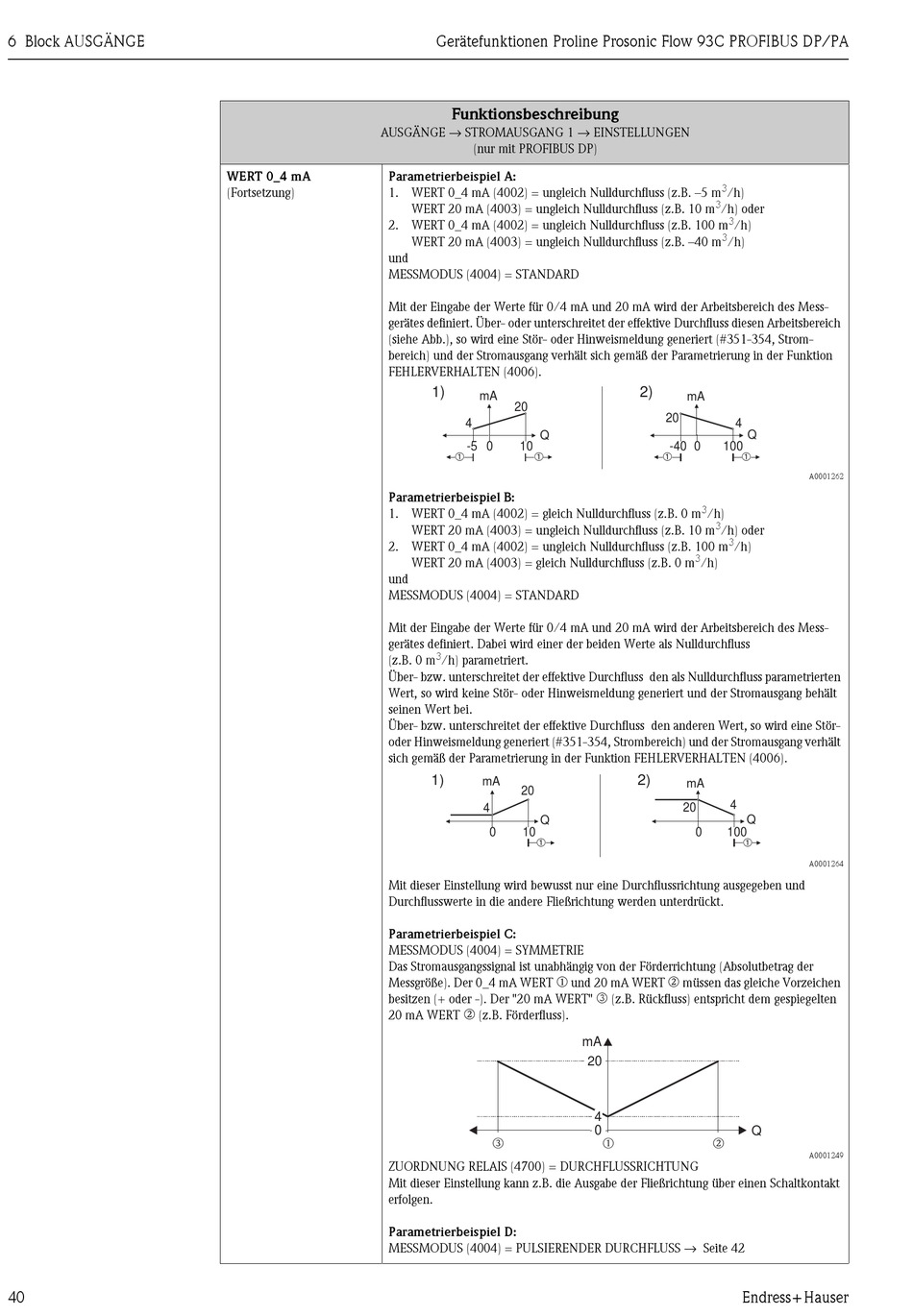

Endress+Hauser Proline Prosonic Flow 93C PROFIBUS DP/PA Handbuch Seite 40

6 Block AUSGÄNGE
40
AUSGÄNGE → STROMAUSGANG 1 → EINSTELLUNGEN
WERT 0_4 mA Parametrierbeispiel A:
(Fortsetzung) 1. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. –5 m
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 m
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des Mess-
gerätes definiert. Über- oder unterschreitet der effektive Durchfluss diesen Arbeitsbereich
(siehe Abb.), so wird eine Stör- oder Hinweismeldung generiert (#351-354, Strom-
bereich) und der Stromausgang verhält sich gemäß der Parametrierung in der Funktion
FEHLERVERHALTEN (4006).
Parametrierbeispiel B:
1. WERT 0_4 mA (4002) = gleich Nulldurchfluss (z.B. 0 m
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 m
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des Mess-
gerätes definiert. Dabei wird einer der beiden Werte als Nulldurchfluss
(z.B. 0 m
Über- bzw. unterschreitet der effektive Durchfluss den als Nulldurchfluss parametrierten
Wert, so wird keine Stör- oder Hinweismeldung generiert und der Stromausgang behält
seinen Wert bei.
Über- bzw. unterschreitet der effektive Durchfluss den anderen Wert, so wird eine Stör-
oder Hinweismeldung generiert (#351-354, Strombereich) und der Stromausgang verhält
sich gemäß der Parametrierung in der Funktion FEHLERVERHALTEN (4006).
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausgegeben und
Durchflusswerte in die andere Fließrichtung werden unterdrückt.
Parametrierbeispiel C:
MESSMODUS (4004) = SYMMETRIE
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag der
Messgröße). Der 0_4 mA WERT
besitzen (+ oder -). Der "20 mA WERT"
20 mA WERT
ZUORDNUNG RELAIS (4700) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fließrichtung über einen Schaltkontakt
erfolgen.
Parametrierbeispiel D:
MESSMODUS (4004) = PULSIERENDER DURCHFLUSS → Seite 42
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Funktionsbeschreibung
(nur mit PROFIBUS DP)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 m
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. –40 m
1)
mA
20
4
Q
-5 0 10
➀ ➀
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 m
WERT 20 mA (4003) = gleich Nulldurchfluss (z.B. 0 m
3
/h) parametriert.
1)
mA
20
4
Q
0 10
➀
m
und 20 mA WERT
n
(z.B. Förderfluss).
mA
o
3
/h)
3
/h) oder
3
/h)
3
/h)
2)
mA
20
4
Q
-40 0 100
➀ ➀
3
/h)
3
/h) oder
3
/h)
3
/h)
2)
mA
4
20
Q
0 100
➀
n
müssen das gleiche Vorzeichen
o
(z.B. Rückfluss) entspricht dem gespiegelten
20
4
0
Q
m n
Endress+Hauser
A0001262
A0001264
A0001249
