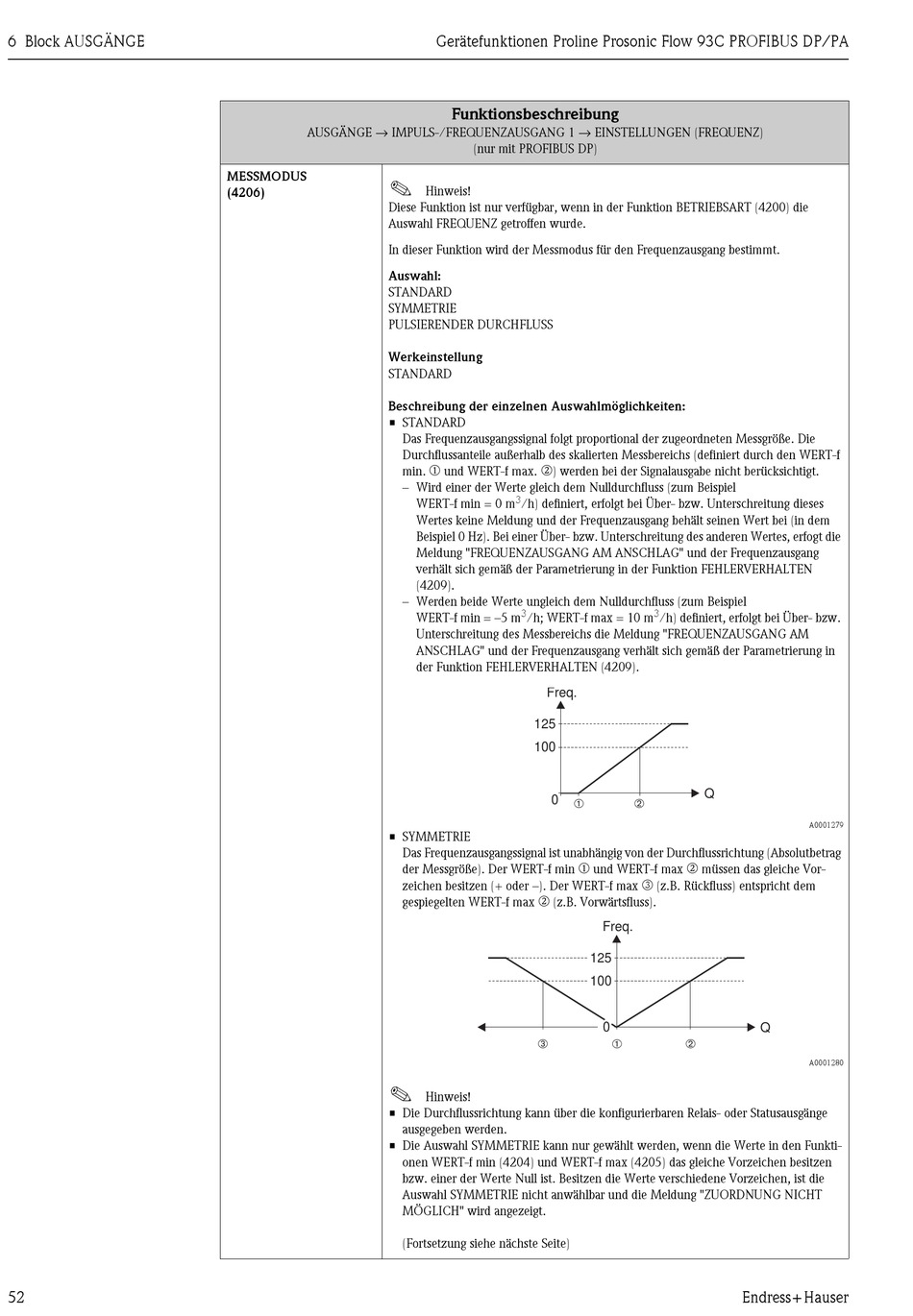

Endress+Hauser Proline Prosonic Flow 93C PROFIBUS DP/PA Handbuch Seite 52

6 Block AUSGÄNGE
52
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (FREQUENZ)
MESSMODUS
!
(4206)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Messmodus für den Frequenzausgang bestimmt.
Auswahl:
STANDARD
SYMMETRIE
PULSIERENDER DURCHFLUSS
Werkeinstellung
STANDARD
Beschreibung der einzelnen Auswahlmöglichkeiten:
• STANDARD
• SYMMETRIE
!
• Die Durchflussrichtung kann über die konfigurierbaren Relais- oder Statusausgänge
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Das Frequenzausgangssignal folgt proportional der zugeordneten Messgröße. Die
Durchflussanteile außerhalb des skalierten Messbereichs (definiert durch den WERT-f
m n
min. und WERT-f max. ) werden bei der Signalausgabe nicht berücksichtigt.
– Wird einer der Werte gleich dem Nulldurchfluss (zum Beispiel
3
WERT-f min = 0 m /h) definiert, erfolgt bei Über- bzw. Unterschreitung dieses
Wertes keine Meldung und der Frequenzausgang behält seinen Wert bei (in dem
Beispiel 0 Hz). Bei einer Über- bzw. Unterschreitung des anderen Wertes, erfogt die
Meldung "FREQUENZAUSGANG AM ANSCHLAG" und der Frequenzausgang
verhält sich gemäß der Parametrierung in der Funktion FEHLERVERHALTEN
(4209).
– Werden beide Werte ungleich dem Nulldurchfluss (zum Beispiel
3
WERT-f min = –5 m /h; WERT-f max = 10 m
Unterschreitung des Messbereichs die Meldung "FREQUENZAUSGANG AM
ANSCHLAG" und der Frequenzausgang verhält sich gemäß der Parametrierung in
der Funktion FEHLERVERHALTEN (4209).
Freq.
125
100
0
➀
Das Frequenzausgangssignal ist unabhängig von der Durchflussrichtung (Absolutbetrag
der Messgröße). Der WERT-f min
zeichen besitzen (+ oder –). Der WERT-f max
n
gespiegelten WERT-f max (z.B. Vorwärtsfluss).
➂
Hinweis!
ausgegeben werden.
onen WERT-f min (4204) und WERT-f max (4205) das gleiche Vorzeichen besitzen
bzw. einer der Werte Null ist. Besitzen die Werte verschiedene Vorzeichen, ist die
Auswahl SYMMETRIE nicht anwählbar und die Meldung "ZUORDNUNG NICHT
MÖGLICH" wird angezeigt.
(Fortsetzung siehe nächste Seite)
3
/h) definiert, erfolgt bei Über- bzw.
Q
➁
m n
und WERT-f max müssen das gleiche Vor-
o
(z.B. Rückfluss) entspricht dem
Freq.
125
100
0
➀ ➁
