Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser

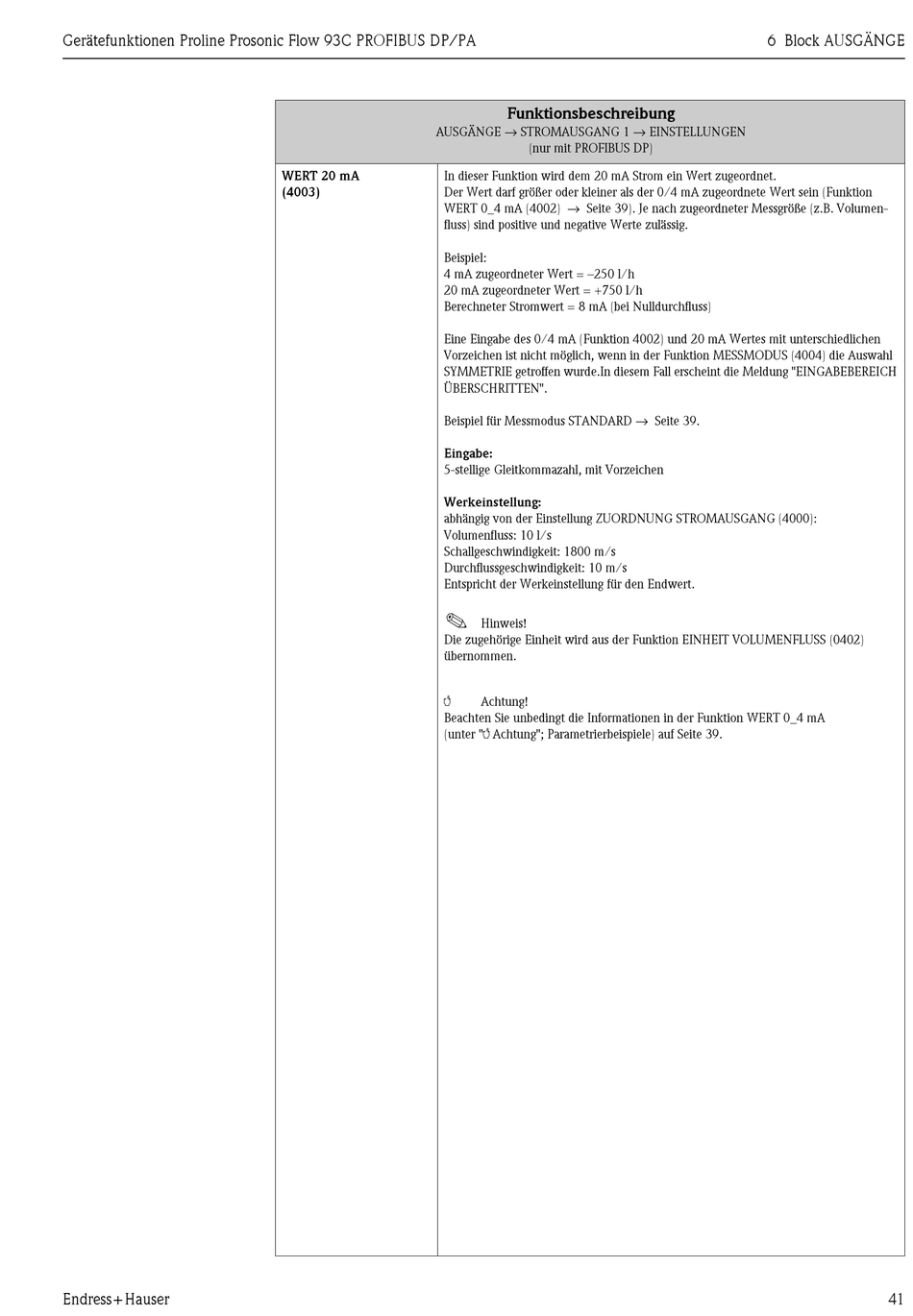

AUSGÄNGE → STROMAUSGANG 1 → EINSTELLUNGEN
WERT 20 mA In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet.
(4003) Der Wert darf größer oder kleiner als der 0/4 mA zugeordnete Wert sein (Funktion
WERT 0_4 mA (4002) → Seite 39). Je nach zugeordneter Messgröße (z.B. Volumen-
fluss) sind positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = –250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA (Funktion 4002) und 20 mA Wertes mit unterschiedlichen
Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die Auswahl
SYMMETRIE getroffen wurde.In diesem Fall erscheint die Meldung "EINGABEBEREICH
ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD → Seite 39.
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
abhängig von der Einstellung ZUORDNUNG STROMAUSGANG (4000):
Volumenfluss: 10 l/s
Schallgeschwindigkeit: 1800 m/s
Durchflussgeschwindigkeit: 10 m/s
Entspricht der Werkeinstellung für den Endwert.
!
Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402)
übernommen.
"
Beachten Sie unbedingt die Informationen in der Funktion WERT 0_4 mA
(unter "
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Achtung!
"
Achtung"; Parametrierbeispiele) auf Seite 39.
6 Block AUSGÄNGE
41
